HG-AK0136_B型交流伺服电机结构设计

　　这款交流伺服电机的三维结构还原，完全围绕工业现场实际安装与运行需求搭建，从本体的出线结构、轴伸形式到安装止口的公差预留，都贴合自动化产线、数控设备、精密传动机构的实际选型适配逻辑。在3C电子装配线的点位移栽工位、包装机械的送膜辊驱动单元、小型数控雕铣机的进给轴传动场景中，这类小惯量伺服电机的应用占比极高，核心是依靠闭环控制特性实现转速、转角的精准调控，相比普通异步电机，它能在负载波动时快速修正输出扭矩，保证传动末端的位置精度不会因为负载突变出现偏差。

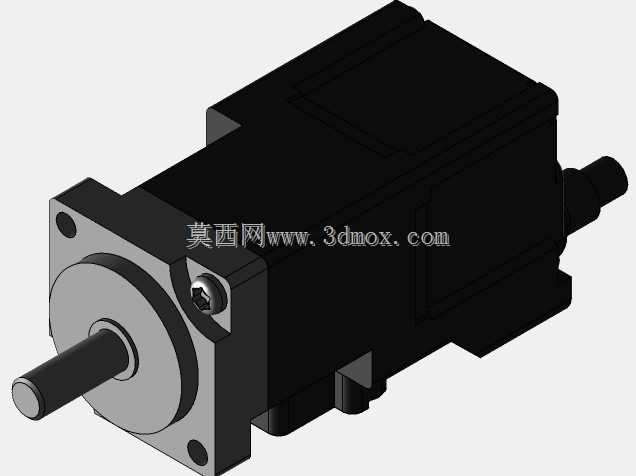

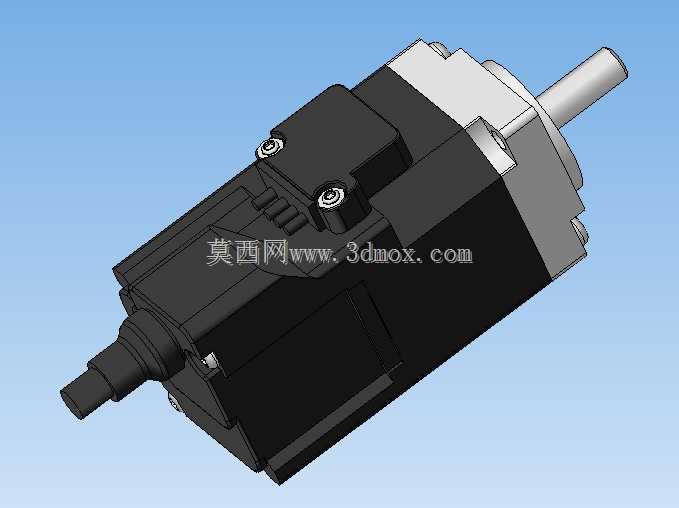

　　从结构设计逻辑来看，模型完整还原了双轴伸的特殊结构，一端为动力输出轴，采用标准圆柱轴伸搭配键槽预留，可直接适配联轴器、同步带轮等传动连接件，轴肩位置做了退刀槽处理，避免传动件安装时出现轴向定位干涉；另一端的尾轴结构，是为了适配外置制动器、外置编码器的扩展安装需求，用户可根据实际工况选择是否加装失电制动模块，满足垂直轴、断电锁止类工位的安全要求。电机本体的接线盒采用侧置式布局，接线腔的密封槽结构清晰，现场布线时可从侧面或顶面选择出线方向，不会因为线缆弯折半径不足占用电机轴向安装空间，这一点在紧凑排布的多轴设备内部尤为重要，很多设备布局时电机安装位的轴向间隙往往不足10mm，侧置接线盒能有效规避线缆与周边结构件的剐蹭风险。

　　安装边界的尺寸还原上，模型严格遵循对应型号的安装法兰规范，方形法兰的安装孔位间距、止口直径、轴伸长度都和实物尺寸一致，结构工程师在做设备布局时，可直接将该模型导入装配体，不需要额外核对安装孔位的适配性，法兰端面的定位止口做了凸台设计，能保证电机安装时与设备安装板的同轴度，减少高速运转时的径向跳动。电机本体的散热筋结构沿轴向排布，在自然冷却工况下能有效增大壳体散热面积，匹配小功率段伺服电机的发热特性，不需要额外加装风冷模块就能满足额定转速下的持续运行要求，壳体上的两个内六角紧固螺钉位置，对应后端盖的密封连接结构，拆解维护时可直接从该位置拆卸，不需要破坏前端安装面的定位精度。

　　从功能特性的结构体现来看，模型还原了电机内置编码器的安装腔位置，后端盖的空腔结构刚好容纳光电编码器的码盘与读头，编码器与尾轴的同轴配合结构做了细节还原，能保证位置反馈信号的精度不会因为装配偏差出现丢步问题。电机的定子与转子的腔体比例符合小惯量伺服的设计特点，转子惯量低，加减速响应速度快，适合频繁正反转、快速启停的工位需求，比如贴标机的送标轴、点胶机的XYZ移动轴，这类工位要求电机在几十毫秒内完成转速切换，低惯量结构能有效降低响应滞后带来的位置误差。

　　实际选型适配时，结构工程师可通过该模型提前核对电机周边的安全间隙，比如电机本体与设备护罩的距离、动力线缆的弯折空间、输出轴与联轴器的配合长度，避免现场安装时出现干涉返工。很多新手工程师在做设备布局时，往往会忽略电机接线盒的突出尺寸、尾轴加装制动器后的长度增量，导致后期装配时电机与周边结构碰撞，这款模型把所有外凸结构的尺寸都做了精准还原，包括接线盒的高度、安装螺钉的突出高度、轴伸的台阶尺寸，能直接用于装配干涉检查。另外，电机的安装孔采用通孔设计，可从电机侧穿入螺栓固定在安装板上，也可从安装板背面穿入螺栓反向固定，适配不同的设备安装空间需求，安装孔的沉台结构也做了还原，能容纳螺栓头的突出高度，保证电机安装后法兰面与安装板完全贴合，不会出现倾斜导致的轴系不对中问题。
