高精度交流伺服电机HG-JR11K1M结构设计

　　在高端数控装备、工业机器人关节、高精度自动化生产线这类对位置控制精度、转速稳定性、转矩响应速度有严苛要求的场景里，交流伺服电机一直是核心执行部件，这款HG-JR11K1M型号的交流伺服电机，就是面向中大功率重载伺服工况开发的驱动单元。从实际设备选型的角度看，这类电机常被用在大型龙门加工中心的进给轴、重载桁架机械手的升降轴、大型包装设备的主传动辊、锂电生产线的高速涂布辊道这类场景，需要在宽转速范围内保持恒定转矩输出，同时能在毫秒级完成转矩、转速的动态响应，匹配上位运动控制器的指令完成微米级的位置定位。

　　从结构设计思路来看，这款电机采用了典型的中大功率伺服电机布局：输出轴采用加粗的合金钢材质轴伸，表面做了磨削处理，可通过键连接或者抱紧式联轴器与负载端连接，轴肩位置设计了标准的密封结构，防止车间环境里的切削液、粉尘进入电机内部轴承腔，延长前端轴承的使用寿命。电机的定子外壳采用带轴向散热筋的黑色压铸铝结构，这种设计一方面能提升壳体的结构刚性，在电机高速运转时降低壳体的共振幅值，另一方面能大幅增加散热面积，在电机额定负载连续运行时，能通过自然风冷或者加装外置冷却风扇的方式，把定子绕组的温升控制在绝缘等级允许的范围内，避免长期高温运行导致绕组绝缘老化。

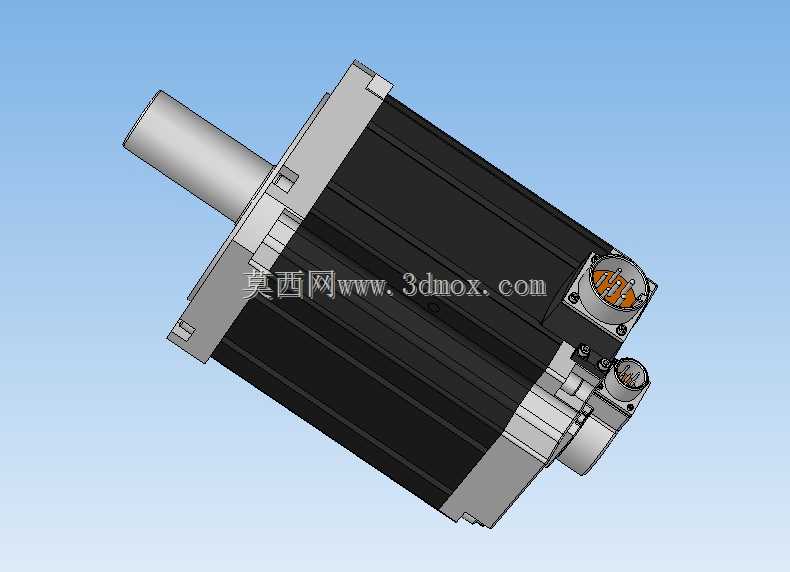

　　电机的后端集成了两个圆形的电气接插件，分别是动力电源接口和编码器反馈接口，这种分舱式的接插件布局能有效避免动力线的强电对编码器反馈的弱电信号产生电磁干扰，保证位置反馈信号的传输稳定性，接插件本身采用了工业级的防水锁紧结构，插合后能达到IP65左右的防护等级，适配车间复杂的安装环境。电机的前后端盖都采用了高强度的铸铝材质，和定子壳体通过止口定位配合，保证前后轴承室的同轴度，避免因为装配同轴度误差导致的轴系跳动、轴承异响问题，后端盖内部预留了编码器的安装空间，可适配高精度的绝对值编码器或者增量式编码器，满足不同设备的位置反馈需求。

　　从安装边界尺寸来看，这款电机的安装法兰采用了标准的大尺寸方形法兰结构，法兰上的安装孔位按照行业通用的伺服电机安装尺寸规范设计，安装面的平面度、轴伸相对于法兰安装面的同轴度、轴伸端面的跳动量都严格遵循伺服电机的精度标准，设备设计人员在做结构布局时，不需要额外做定制化的安装转接板，直接匹配对应规格的安装法兰就能完成装配，能大幅缩短设备的设计周期。电机的整体轴向长度控制在合理范围内，在保证内部定子、转子有足够的叠厚来输出额定转矩的前提下，尽可能压缩轴向安装空间，适配一些安装空间受限的设备布局场景，比如机床的滑枕内部、机器人关节的狭小舱体内部。

　　在功能特性层面，这款交流伺服电机具备低速大转矩输出的特性，在零转速状态下也能输出额定的保持转矩，不会出现步进电机常见的丢步问题，同时转矩波动控制在极低的水平，在低速运行时不会出现爬行现象，能满足精加工设备对进给平稳性的要求。电机的转子采用了高磁能积的永磁体结构，通过优化磁路设计，降低了齿槽转矩，提升了电机运行的平顺性，同时转子本身做了高精度的动平衡校正，在最高额定转速下运行时，轴系的振动值控制在标准允许的范围内，不会因为振动影响设备的加工精度或者运行稳定性。

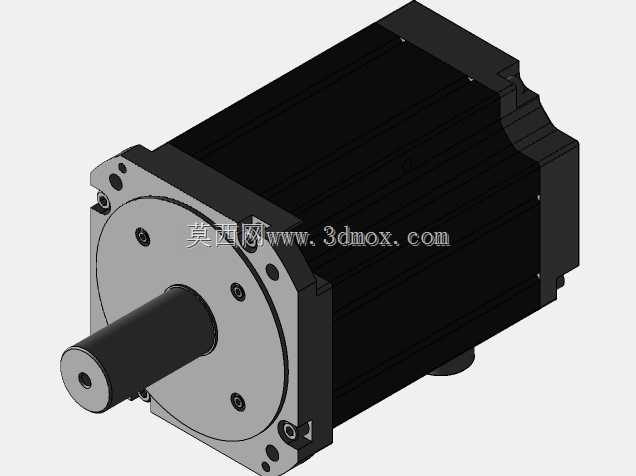

　　在实际做三维建模的时候，这个模型完整还原了电机的所有外部结构细节，包括散热筋的排布、接插件的外形尺寸、安装法兰的孔位、轴伸的键槽尺寸、壳体上的工艺倒角和安装定位面，结构设计人员在做设备整体装配时，可以直接调用这个模型进行干涉检查，提前排查电机和周边防护罩、传动部件、走线槽的空间干涉问题，不需要再手动测绘电机的外形尺寸，能有效提升设计效率。建模时对各个配合面的尺寸公差也做了对应还原，比如法兰安装面的止口尺寸、轴伸的直径公差、安装孔的位置度，都和实际样本上的尺寸保持一致，能保证虚拟装配的结果和实际装配的效果完全匹配，避免在设备装配阶段出现安装干涉、尺寸不匹配的问题。

　　从设备维护的角度看，这款电机的结构设计也充分考虑了现场维护的便利性，后端的接插件采用快插式结构，更换电机时不需要重新做线缆的接线处理，直接拔插接插件就能完成电气连接，前端的轴承位置预留了注脂孔，长期运行后可以在不拆解电机的情况下补充润滑脂，降低维护的工作量。电机壳体上的铭牌安装位也做了结构预留，方便后期张贴电机的参数铭牌、接线标识，方便现场运维人员识别电机参数和接线定义。
