VR32.250型手动开关旋转触点结构设计

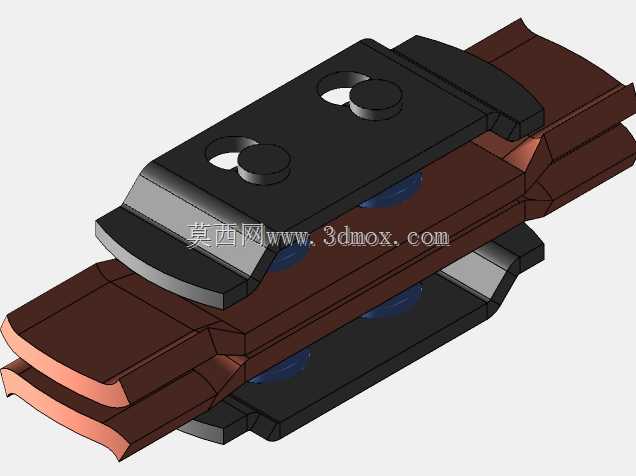

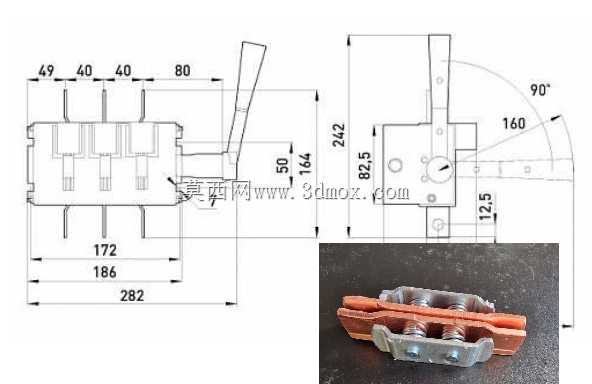

　　在低压配电、小型设备通断控制的场景里，手动开关是操作人员直接接触完成电路通断操作的核心部件，而旋转触点作为这类开关里直接承担电流导通、分断功能的核心构件，其结构合理性直接决定开关的通断可靠性、操作手感与使用寿命。这款VR32.250规格的旋转触点，适配多回路手动隔离开关的使用需求，整体结构围绕操作手柄的旋转动作完成触点的闭合与分断设计，能在操作人员扳动手柄的90度旋转行程内，同步完成三路导电回路的同步通断，避免多回路分合不同步带来的带载拉弧、缺相运行等工程隐患。从安装边界尺寸来看，该触点组件整体安装基面的总宽度为282mm，其中三路静触点的安装定位间距分别为49mm、40mm、40mm，静触点组的核心安装区域宽度为172mm，

　　安装基面的有效定位宽度为186mm，这些尺寸参数在设计配套开关基座时可以直接作为定位基准，不需要额外预留调整余量，能直接适配标准导轨安装或者螺钉固定的基座结构。触点组件的垂直方向总高度为242mm，其中操作手柄处于分闸位置时，手柄顶端距离安装基面的高度为164mm，静触点的接线端距离基面的突出高度为50mm，旋转主轴的中心距离安装基面底部的高度为82.5mm，主轴中心到组件侧边的定位尺寸为12.5mm，这些尺寸在做柜体开孔、操作机构避让设计时，可以直接作为空间校核的依据，避免出现手柄操作干涉、接线端距离柜体金属部分安全距离不足的问题。从功能特性上看，该旋转触点采用压接式导电结构，动触点部分通过弹性压片与静触点保持稳定接触压力，

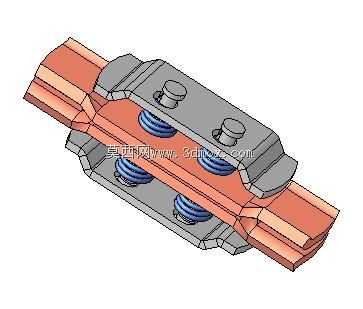

　　在手柄旋转到合闸位置时，动触片能完全覆盖静触点的导电接触面，保证足够的载流面积，降低接触电阻带来的温升问题；分闸过程中，触点的分断行程为160mm对应的弧长，能在旋转动作的后半段快速拉断电弧，配合开关内部的灭弧结构可以快速熄灭分断时产生的电弧，减少触点烧蚀。设计思路上，这款触点没有采用复杂的弹簧储能结构，而是直接通过手柄的旋转扭矩带动动触点支架转动，结构件数量少，装配工序简单，适合批量生产时的快速组装，同时导电部分采用红铜作为基材，外部的绝缘支撑件采用耐温热固性材料，既能保证大电流通过时的导电性能，也能在触点出现短时温升过高时保持结构强度，不会出现绝缘件变形导致的触点移位问题。在实际选型应用中，

　　这款触点组件可以直接替换同规格的老式隔离开关触点，不需要改动原有开关的基座安装孔位，操作手柄的旋转角度与原有机构完全匹配，维修替换时不需要重新调整操作行程，能大幅降低现场维护的工时成本。对于三维建模从业者来说，复刻这个结构时需要重点关注旋转主轴与动触点支架的配合公差，主轴与支架的连接采用D型截面定位，避免多次操作后支架与主轴出现相对转动，导致触点分合位置偏移；同时静触点的接线端需要预留足够的接线空间，匹配对应线径的电缆压接端子的安装尺寸，避免接线时端子与相邻触点或者外壳出现安全距离不足的问题。另外在做运动仿真时，需要校核手柄在0到90度旋转过程中，动触片与静触点的接触行程，保证合闸位置时接触压力均匀，分闸位置时动触点与静触点之间的绝缘距离满足低压电器的安全规范要求，不会因为加工误差导致分闸后剩余间隙过小，出现漏电或者击穿的风险。
