三菱HG-JR15K1M交流伺服电机结构设计

　　这款交流伺服电机的三维结构还原，完全围绕工业现场实际安装与运行需求搭建，从结构设计阶段就充分考虑了各类自动化产线、数控机床、工业机器人关节驱动场景的适配性。在实际工业应用中，这类中大功率伺服电机常被用于重型数控机床的进给轴驱动、大型包装生产线的主传动机构、桁架机械手的长行程行走轴驱动，以及锂电、光伏行业的大负载输送工位，相比普通异步电机，它能实现高精度的位置、转速、转矩闭环控制，响应速度快，低速运行无爬行，可满足精准定位的工艺要求。

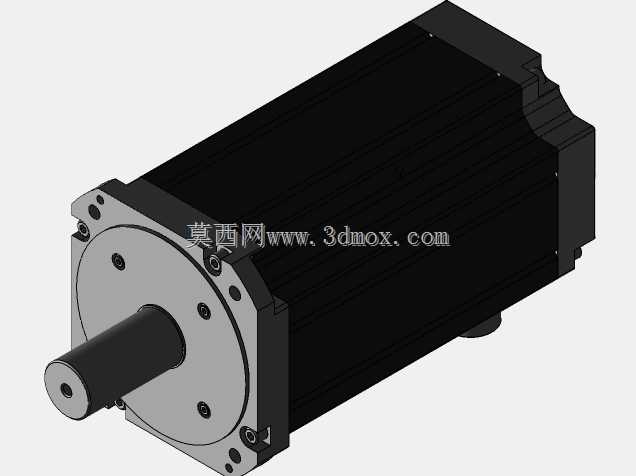

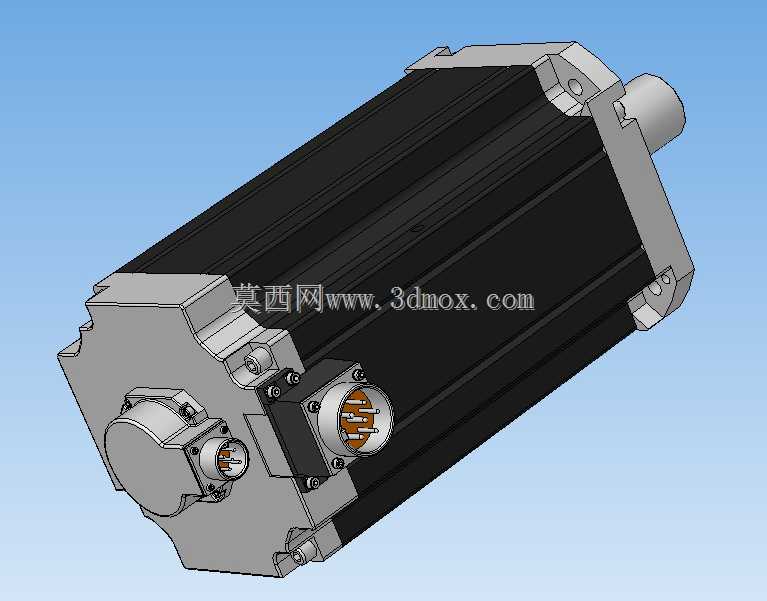

　　从结构设计思路来看，整个模型还原了定子、转子、后端编码器安装位、侧置动力与信号连接器、前端输出轴、安装法兰的完整结构。机身主体采用方形散热壳体设计，壳体表面的散热筋结构经过优化，可在电机持续额定负载运行时，将绕组产生的热量快速传导到外界空气中，避免高温导致的磁钢退磁、绕组绝缘老化问题，延长电机连续运行的寿命。侧置的连接器采用航空插头结构，分为动力接线端子与编码器信号端子两个独立接口，接线时可区分强电与弱电走线，避免动力线的电磁干扰影响编码器信号传输精度，接口处的密封结构可适配车间多粉尘、少量切削液飞溅的工况，防护等级满足常规工业环境使用要求。

　　前端输出轴采用标准圆柱轴带键槽的设计，可通过平键连接联轴器、同步带轮或者齿轮，传递额定转矩，轴伸端的密封件可防止外界杂质进入电机内部轴承腔，同时避免轴承润滑脂泄漏。前端安装法兰采用止口定位结构，安装时止口与设备安装座的定位孔配合，可保证电机轴与被驱动轴的同轴度，减少运行时的径向跳动，降低轴承附加载荷，法兰上的安装孔位按照标准尺寸排布，可直接适配通用的伺服电机安装座，无需额外加工转接板。后端的编码器安装腔预留了足够的空间，可适配不同分辨率的光电编码器或者磁编码器，满足不同精度等级的控制需求，后端盖的结构也兼顾了散热与密封性能。

　　在安装边界与外形尺寸方面，模型严格按照实际产品的尺寸比例搭建，机身长度、法兰边长、轴伸直径、键槽尺寸、连接器的突出高度都做了精准还原，设计人员在做设备整体布局时，可以直接调用该模型进行干涉检查，确认电机安装后与周边的钣金护罩、走线槽、传动部件是否存在空间冲突，提前规避安装时出现的尺寸不匹配问题。比如在设计龙门机床的X轴驱动结构时，可将该模型导入装配体，核对电机安装后与横梁侧面的安全距离，确认动力线弯折半径是否满足连接器的使用要求，检查输出轴与丝杠联轴器的配合长度是否合适，避免实际装配时出现轴伸过长顶坏编码器、或者轴伸过短导致联轴器压合不足的问题。

　　从功能特性的还原来看，模型清晰呈现了电机各部件的装配关系，定子绕组与壳体的过盈配合结构、转子磁钢的排布位置、前后轴承的安装位都做了细节体现，结构设计人员可以参考该模型的结构，进行同功率等级伺服电机的改型设计，也可以在做设备维护培训时，用该模型拆解展示内部结构，帮助运维人员理解电机的装配逻辑，快速排查运行故障。比如当电机出现运行异响时，可结合模型结构判断是轴承磨损、还是转子动平衡偏差，或是连接器接触不良导致的转矩波动，提升故障排查效率。

　　在不同行业的适配场景中，这款电机的结构设计也做了对应的考量，比如用于食品包装生产线时，壳体的平整表面便于日常清洁擦拭，不易积留生产碎屑；用于机床设备时，壳体的抗震结构可减少切削振动对编码器检测精度的影响；用于桁架机械手驱动时，合理的重量分布可降低行走轴的负载惯量，提升动态响应速度。整个三维模型的结构细节完全贴合实际工业应用的需求，没有冗余的装饰性结构，每一处外形设计都对应实际的功能需求，能为结构设计、设备选型、装配模拟提供准确的三维参考。
