带制动功能三菱HG系列交流伺服电机结构

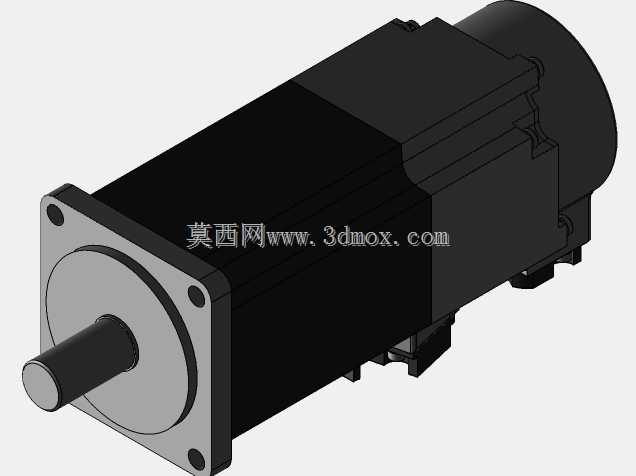

　　在自动化产线的垂直轴驱动、机床进给轴的快速启停、搬运机械手的关节定位这类对位置保持有刚性要求的场景里，普通伺服电机断电后会因为负载自重产生轴系滑移，轻则造成定位偏差报废工件，重则引发撞机等设备事故，带制动器的交流伺服电机正是为解决这类工况痛点设计的驱动部件。这款HG-KR43BJ_A三菱伺服电机的三维结构，完整还原了实际产品的装配逻辑，从输出端的法兰安装面到后端的制动模块、接线腔体，所有配合边界都按照实物测绘的尺寸还原，能直接用于设备布局阶段的干涉校验，不需要设计人员再反复核对样本参数调整安装位。

　　从结构设计逻辑来看，这款电机将制动模块集成在电机后端盖与编码器腔体之间，没有额外增加过多的轴向长度，对于安装空间紧凑的设备来说，这种集成式设计比外加独立制动组件的方案节省至少15%的轴向安装空间。输出端采用方形法兰安装结构，四个安装孔的位置度、轴伸的直径公差、键槽的对称度都严格对应工业伺服的通用安装标准，能直接替换同功率段的同规格伺服产品，不需要改动设备上的安装板结构。轴伸端的密封结构做了细节还原，能直观看到油封的安装槽位，在有切削液、粉尘的加工车间场景里，这个结构能有效阻挡异物进入电机内部轴承腔，延长轴承的维护周期。

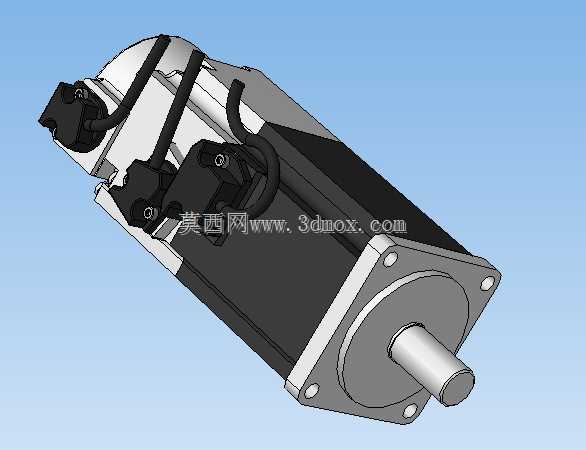

　　制动器部分的结构在模型里做了分层展示，能看到失电制动的摩擦片组、弹簧施压结构以及电磁吸合线圈的排布，当设备正常上电运行时，线圈通电吸合摩擦片组，制动完全释放，不会给电机轴带来额外的运转阻力；一旦设备断电或者触发急停信号，线圈失电，弹簧立刻推动摩擦片压紧锁死电机轴，保持负载位置不会发生偏移。接线腔体部分还原了两个独立的接线端口，分别对应动力线与编码器信号线，端口的防水接头结构、腔体内部的走线空间都做了1:1还原，设计人员在做整机布线的时候，可以直接参考这个模型预留线缆的弯曲半径，避免出现线缆弯折过度或者接线空间不足的问题。

　　从安装边界来看，这款电机的机身外径、法兰边长、轴伸长度都标注了清晰的配合尺寸，安装法兰的止口尺寸是行业通用的匹配公差，在设计安装板的时候，只需要按照止口尺寸做定位孔，就能保证电机轴与传动部件的同轴度，减少因为同轴度偏差带来的轴系振动。电机外壳的散热筋结构也做了完整还原，在连续运转的工况下，这些散热筋能增大外壳与空气的接触面积，配合后端的内置风扇带走定子产生的热量，保证电机在额定扭矩输出下不会出现过热报警。对于做设备虚拟调试的工程师来说，这个模型的重量、质心位置都可以直接赋予对应的物理属性，在做整机的动力学仿真的时候，能更准确计算轴系的负载惯量匹配，避免因为惯量不匹配导致的伺服震荡、定位过冲等问题。

　　在实际选型应用中，很多设计人员容易忽略制动器的保持扭矩与负载扭矩的匹配，这款模型的制动模块位置可以直观看到摩擦片的有效接触面积，结合电机的额定输出扭矩，能快速核算制动保持的安全系数，对于垂直升降类的负载，一般要求保持扭矩是负载扭矩的1.5倍以上，通过模型的结构尺寸就能快速完成初步核算，不需要等拿到实物再做测试。另外电机后端的编码器安装位也做了结构还原，能看到编码器与电机轴的连接方式，在做需要高精度位置反馈的场合，这个结构能帮助设计人员理解编码器的防护逻辑，避免在安装过程中磕碰编码器码盘造成精度损失。
