交叉滚轮式双行程直线导轨结构

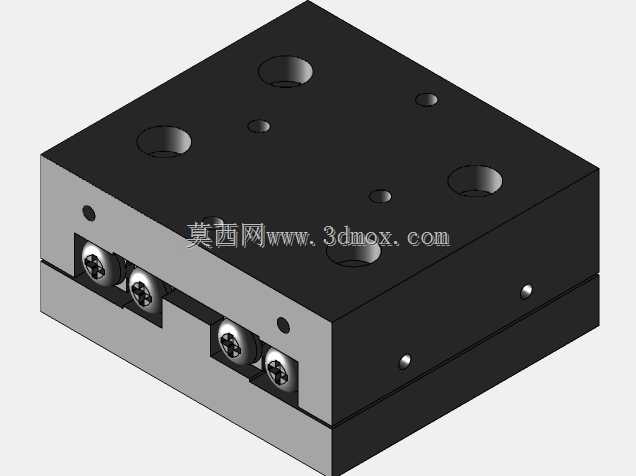

　　在精密滑台、检测工位、小型自动化模组的设计选型中，直线导向部件的刚性、行程适配性往往直接决定整套机构的运行精度与负载表现，这款带交叉滚轮的线性导向结构，正是针对小空间内需要兼顾短行程导向精度、抗倾覆能力的场景开发的结构方案。从结构布局来看，该导轨采用滚道与滑块集成的一体式基座设计，基座本体作为安装基准面，底部预留了完整的平面安装区域，可直接通过内六角螺钉锁紧在设备安装板上，不需要额外加工适配沉台，对安装面的平面度公差要求控制在0.02mm每100mm范围内，普通精铣加工的安装面即可满足装配要求，大幅降低了配套结构的加工成本。滑块部分采用交叉排布的滚轮组件，相邻滚轮的轴线呈90度垂直交错布置，区别于传统滚珠直线导轨点接触的受力形式，

　　滚轮与滚道之间为线接触，单位面积承受的接触应力更小，在承受偏载、倾覆力矩时的变形量更低，在3mm与50mm两档行程区间内，滚动体全程保持与滚道的有效接触，不会出现滚动体脱出、行程末端卡滞的问题。设计过程中，滚轮的预紧量通过滑块侧的顶丝结构实现微调，装配时可根据实际负载工况调整预紧力大小：轻载高速工况下可适当减小预紧量，降低运行阻尼与磨损速率；重载高精度工位则可适当增大预紧量，消除滚动间隙，提升导向刚性，这种可调预紧的结构也让该导轨能适配更多差异化的工况需求，不需要针对不同预紧等级单独加工零件，减少了零件品类与加工管理成本。从安装边界来看，导轨整体的截面宽度控制在紧凑范围内，滑块顶面预留了标准的螺纹安装孔，可直接连接负载工装、

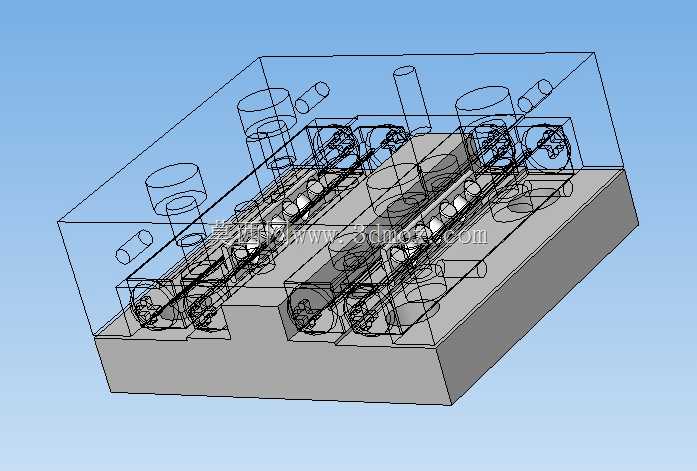

　　滑台面板，侧面没有突出的安装耳位，适合在多轴并排布置的模组中使用，相邻导轨的安装间距可以压缩到很小，不会出现结构干涉。在实际应用场景中，这类交叉滚轮导轨常被用在光学检测设备的调焦滑台、点胶设备的Z轴导向、小型工装的推拉工位、半导体封装设备的短行程送料机构中，相比传统的滚珠导轨，它的抗污染能力更强，滚道为开放型的直面结构，日常维护时只需要定期擦拭滚道表面、涂抹少量润滑脂即可，即使有少量粉尘、碎屑落入滚道，也不会像滚珠导轨那样容易被滚动体带入循环槽造成卡滞。在三维建模过程中，该结构完整还原了每一组滚轮的装配位置、滚道的型面尺寸、安装孔的位置公差，所有配合面都按照实际装配间隙做了偏移处理，导入装配环境后可以直接做干涉检查、运动仿真，

　　不需要额外修正配合尺寸。针对不同的安装需求，基座两端预留了限位螺钉的安装位置，可直接加装行程限位块、缓冲器，不需要额外设计限位支架，进一步压缩了整套机构的设计周期。值得注意的是，该导轨的滚轮采用带保持架的分体式设计，单个滚轮磨损后可以单独拆卸更换，不需要整体更换滑块或者导轨本体，大幅降低了设备后期的维护成本，在长期往复运行的工况下，这种可单独更换易损件的结构优势尤为明显。滚道的型面经过硬化处理设计，表面硬度可以达到HRC58-62，保证长期运行后的磨损量控制在微米级，维持长期的导向精度。在做结构选型时，工程师可以直接参考模型的安装孔位尺寸、滑块伸出长度、行程极限位置来设计周边配套结构，不需要反复核对二维图纸的尺寸链，有效避免了设计阶段的尺寸错漏问题。
