底部驱动300行程皮带线性传动模组

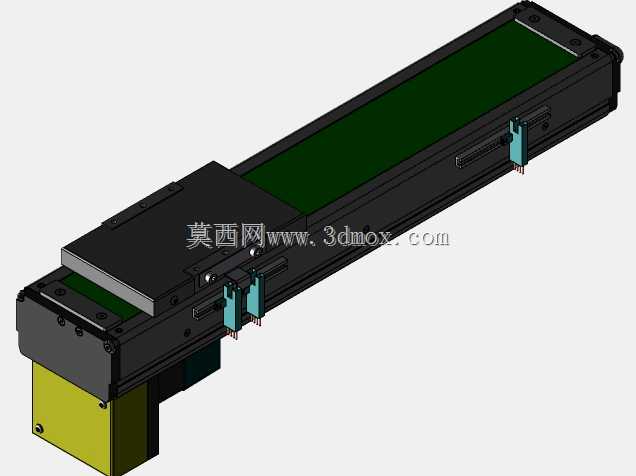

　　这款底部安装驱动单元的线性传动模组，是自动化设备里常用的直线执行部件，在3C电子小件搬运、光伏组件小片移栽、包装线物料推送、实验室小型检测平台进给这类需要短行程高精度直线动作的场景里适配性很强，相比侧装或者端部直连的驱动结构，底部安装电机的布局能大幅压缩模组两端的安装占用空间，在设备内部布局紧凑、端部没有预留电机安装位的工位里，这种结构的空间优势非常明显。

　　从实际功能来看，这款模组有效行程设定为300mm，刚好覆盖多数小型自动化工位的直线动作需求，比如点胶工位的喷头进给、螺丝机的Z轴之外的横向移位、视觉检测工位的工件载具移动，这个行程区间既不会因为行程过短无法覆盖工位动作范围，也不会因为行程过长导致皮带张紧难度提升、高速运行时出现皮带抖动影响定位精度。驱动端采用伺服电机搭配减速单元的结构，底部安装的布局通过同步带轮将电机输出的扭矩传递到模组主动辊，带动内嵌钢丝的同步皮带做回转运动，滑台通过压板和皮带做刚性连接，将皮带的回转运动转化为滑台的直线往复动作，这种传动方式相比丝杆传动，运行速度更快，噪音更低，维护时只需要定期检查皮带张紧度即可，不需要频繁加注润滑脂，在无尘要求不算极高的普通工业车间环境里长期运行的稳定性更有优势。

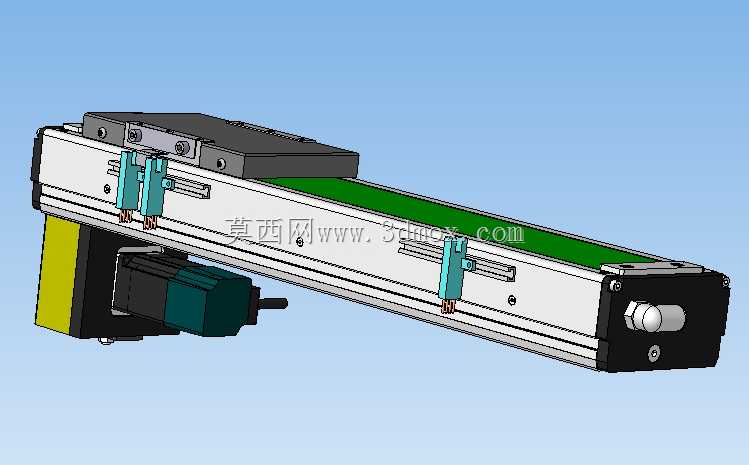

　　设计层面，这款模组的主体型材采用标准铝型材挤压成型，型材本体集成了直线导轨的安装基准面，导轨直接锁附在型材的加工基准面上，减少了额外的安装转接板带来的装配累积误差，滑台部分采用双滑块配置，相比单滑块结构，能承受更大的偏载力矩，在滑台侧面挂载小型气动夹爪、点胶阀、检测探头这类负载的时候，不会因为偏载导致滑块卡滞或者运行卡顿。两端的端盖部分集成了主动辊和从动辊的安装轴承位，从动端设计了皮带张紧调节结构，只需要拧动端盖上的调节螺丝，就能调整从动辊的位置，实现皮带张紧度的微调，不需要拆解模组主体就能完成日常维护操作。底部安装的电机通过转接法兰固定在型材下方的安装位上，电机输出轴和主动辊轴通过同步轮和同步带连接，传动比可以根据实际需要的运行速度和输出扭矩做调整，适配不同负载重量、不同运行节拍的工位需求。

　　安装边界方面，这款模组的型材截面宽度属于窄型模组范畴，整体宽度控制在100mm以内，高度方向因为电机安装在底部，整体高度比端部直连电机的模组略高，但横向长度方向上，两端的伸出长度比同行程端部驱动的模组缩短近40%，在横向安装空间受限的设备里可以直接替换常规端部驱动的模组。安装孔位在型材背部和底部都做了预留，既可以从背部锁螺丝将模组固定在设备立板上，也可以从底部锁螺丝固定在设备台面上，滑台表面预留了标准的螺纹孔阵列，用户可以根据自己的负载安装需求直接锁附对应的工装板或者执行元件，不需要额外在滑台上加工孔位。滑台两侧设计了行程限位触发块的安装槽，可以根据实际需要的安全行程位置调整限位块的位置，搭配两端的光电或者机械限位开关，避免滑台超行程运行撞坏端盖或者传动部件。

　　在实际选型应用的时候，需要注意这款模组因为采用皮带传动，定位重复精度在±0.1mm左右，适合对定位精度要求不是极高的搬运、移栽、推送类工位，如果是需要微米级进给的高精度加工场景，还是需要选用丝杆传动的模组，但在常规的自动化装配、检测、包装工位里，这款模组的精度完全能满足使用需求，而且皮带传动的运行速度最高可以达到1m/s以上，能适配快节拍的生产线需求，相比丝杆模组同速度下的使用寿命更长，维护成本更低。另外底部安装电机的结构，在做龙门式双驱结构的时候，两个模组的电机都布置在底部，不会在横梁两端形成突出的电机结构，能让龙门结构的整体外观更规整，布线的时候也可以将电机线缆沿着型材底部的走线槽布置，避免线缆外露影响设备整体美观，也能减少生产过程中线缆被剐蹭损坏的概率。
