带铰链弹簧手柄的M6锁紧调节螺母

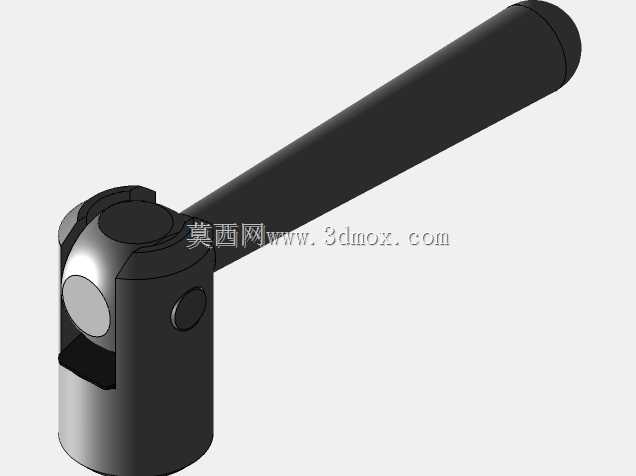

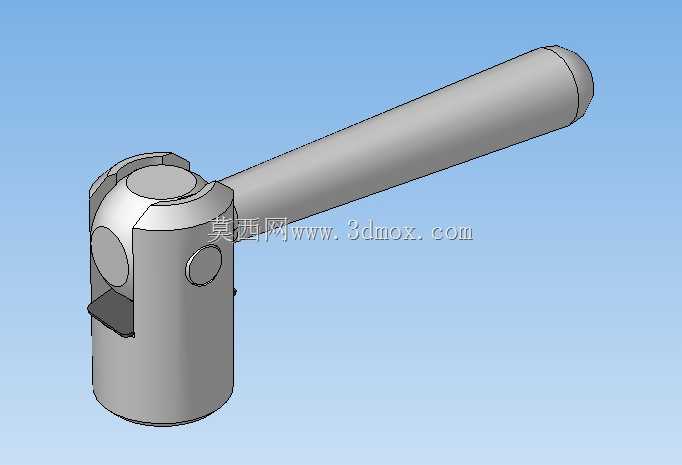

　　在各类工装夹具、小型设备调节机构、检测治具的日常使用场景里，经常会遇到需要频繁松紧、又要保证锁紧后无松动的螺纹连接需求，普通的六角螺母需要配套扳手操作，反复调节时效率极低，而带铰链弹簧手柄的螺母，正是为这类需要手动快速锁紧、松开的工况设计的典型紧固件。这款M6规格的带铰链弹簧手柄螺母，核心功能是无需额外工具，仅通过扳动手柄即可完成螺纹副的锁紧与释放，手柄内置的弹簧结构可以在锁紧到位后自动复位卡合，避免设备运行过程中受振动影响出现手柄松脱、螺母回转的问题，在工装治具的位置调节、小型设备的快拆维护、实验装置的档位固定场景中，这类零件的使用频率极高。从结构设计逻辑来看，这款螺母的主体分为螺纹基座、铰链连接座、弹簧复位手柄三个核心部分，

　　螺纹基座部分加工有标准M6内螺纹，可直接适配市面上所有标准M6外螺纹杆件，不需要额外加工适配螺纹，降低了选型适配的成本；铰链连接座采用球面铰接结构，手柄可以在一定角度范围内自由转动，当螺母旋转到接近锁紧位置时，不需要将手柄调整到特定角度，只需要扳动手柄到受力位置即可完成最终锁紧，锁紧后手柄在弹簧作用下会贴合到基座侧面，不会因为突出的杆体造成磕碰或者勾挂。设计过程中，首先要考虑的是手柄的力臂长度，M6螺纹的常规锁紧扭矩在8-12N·m区间，按照成年人单手握持的发力习惯，手柄长度设置在60mm左右时，仅需要手指施加不到20N的力即可达到标准锁紧扭矩，既不会因为力臂过短导致锁紧费力，也不会因为力臂过长造成整体结构尺寸过大，

　　占用过多安装空间。基座部分的外径设置在18mm，高度22mm，这个尺寸既保证了螺纹啮合的有效长度达到12mm，满足M6螺纹的连接强度要求，同时基座侧面预留的平面可以在需要大扭矩初始旋合的时候，用开口扳手辅助快速拧入，兼顾手动快调与工具辅助安装的需求。安装边界方面，这款螺母在使用时需要预留手柄的摆动空间，以基座轴线为中心，半径70mm的扇形区域内不能有其他结构遮挡，避免手柄扳动时与周边零件发生干涉；弹簧的预紧力设置经过反复校核，正常状态下手柄与基座的卡合阻力在15N左右，既不会因为弹簧过松导致手柄受振动自行翻开，也不会因为弹簧过紧导致扳动手柄需要过大的按压力，长期使用后弹簧的疲劳寿命满足10000次以上扳动循环不出现弹力衰减。

　　在实际应用中，这类带手柄的铰链螺母常被用在木工机械的靠山调节、印刷设备的挡板位置固定、自动化生产线的治具快换、医疗器械的高度调节等场景，相比翼型螺母，它的锁紧力更大，手柄受力更符合人体工学，长时间反复操作也不会造成手部压痛；相比带扳手的锁紧螺母，它不需要额外收纳工具，操作步骤更少，单人单手即可完成全部松紧动作。结构建模时，铰接部分的球面配合间隙控制在0.1mm以内，既保证手柄转动灵活，又不会出现过大的旷量导致锁紧时出现虚位；手柄末端做了圆弧过渡处理，没有尖锐棱角，操作时的握持手感更舒适；基座底部设计有1mm深度的沉台，可以配套平垫或者防松垫圈使用，进一步提升锁紧后的防松性能，在有一定振动的设备上使用时，也能保持长期的锁紧可靠性。需要注意的是，这类螺母不适合用于重载承重的连接场景，它的设计定位是频繁调节的轻载锁紧定位，当连接部位需要承受超过5kN的轴向拉力时，还是需要采用标准高强度螺母配合防松结构，而在日常的调节、定位、快拆场景中，这款带铰链弹簧手柄的M6螺母，能够大幅提升操作效率，减少工具使用的繁琐流程。
