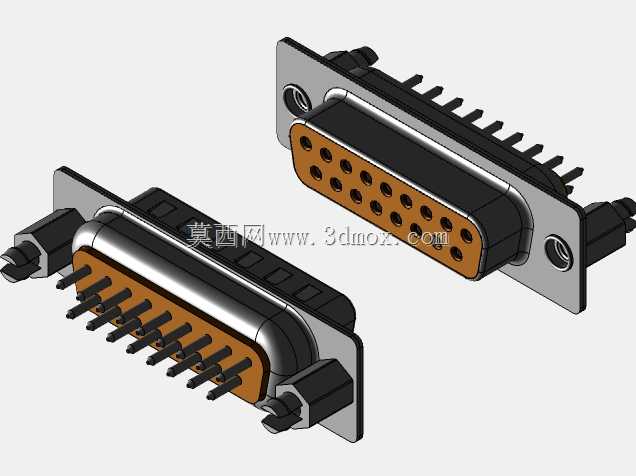

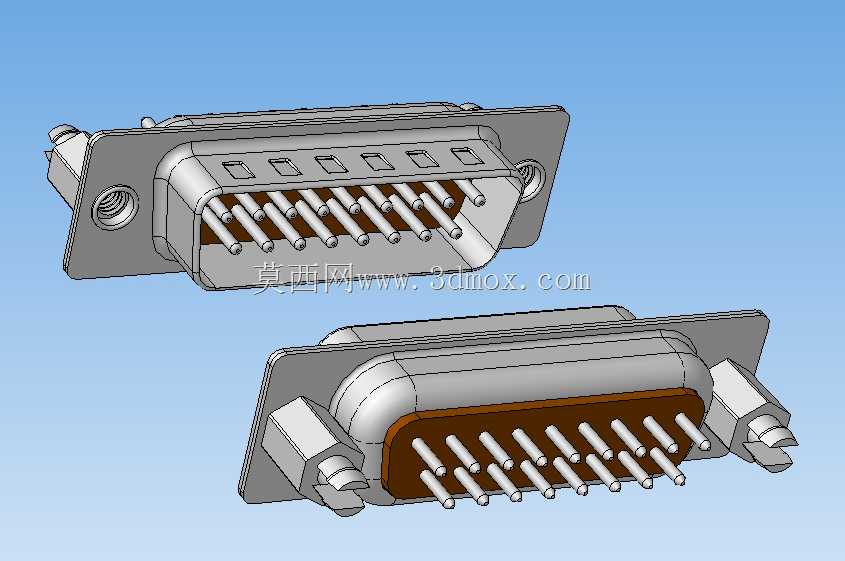

DB17F公头D-sub连接器三维结构

　　在工业控制、通讯设备、测试仪器的板卡互连场景里，D-sub系列连接器是应用跨度极广的互连部件，本次呈现的DB17F公头结构，针对高密度信号传输场景做了结构优化，区别于常规9针、15针、25针的标准D-sub规格，17针的排布在保证接口防呆特性的前提下，进一步压缩了安装占用空间，适配紧凑型设备的面板安装需求。从结构设计逻辑来看，整个连接器采用D型金属外壳作为主体支撑，外壳两侧预留的带螺纹安装柱，是面板安装的核心定位结构，安装时公头穿过设备面板预留的D型开孔，两侧螺丝柱从面板外侧通过螺母锁紧，能保证连接器与面板的连接刚性，避免频繁插拔导致的引脚虚接、壳体移位问题。金属外壳除了提供结构支撑外，还能形成连续的电磁屏蔽腔体，

　　降低外部电磁干扰对内部针脚传输信号的影响，这一设计在工业现场强电磁干扰的工况下尤为重要，能有效减少信号传输误码。接触针部分采用直插式焊板结构，17根插针按照两排错落排布，插针根部与绝缘基座做了过盈配合固定，绝缘基座选用耐温绝缘材质，既能固定每根插针的相对位置，避免插针歪斜导致的对插失败，也能在波峰焊工序中耐受焊接高温，不会出现基座融化、插针移位的问题。插针的接触端采用标准D-sub公头接触尺寸，能与对应规格的母座实现可靠配合，接触区域的镀金层设计能降低接触电阻，提升长期插拔的耐磨性能，减少氧化导致的接触不良。从安装边界来看，整个连接器的法兰安装面为标准矩形，D型壳体的凸起高度控制在常规板卡安装的允许范围内，不会与设备内部的其他板卡、

　　结构件产生干涉，插针的焊板端长度适配常规1.6mm厚度的PCB板，焊接后插针伸出PCB背面的长度满足波峰焊的工艺要求，不会出现焊锡连桥、插针过短导致的焊接不牢问题。在实际选型应用中，这类17针D-sub连接器常被用于工业IO信号传输、小型测试仪器的信号接口、老旧通讯设备的扩展接口，相比同密度的其他连接器类型，D-sub接口的防呆设计能彻底避免反插问题，金属外壳的接地设计能提升设备的EMC性能，两侧的螺丝锁付结构能保证在振动工况下的连接可靠性，不会因为设备运行振动出现接口松脱。建模过程中对插针的同轴度、安装柱的螺纹精度、D型壳体的配合公差都做了还原，每根插针的相对位置公差控制在连接器行业标准允许的范围内，

　　绝缘基座与金属外壳的卡扣结构也做了完整呈现，能直观看到外壳与基座的装配关系，对于需要做设备面板开孔设计、PCB封装设计的工程师来说，该模型能直接用于干涉检查、安装尺寸校核，不需要再反复测绘实物调整尺寸。需要注意的是，这类连接器的公头插针为刚性结构，对插时需要保证公母头的D型定位对齐，不能强行斜插，否则容易导致插针弯折、基座开裂，在结构设计时需要在面板开孔处预留足够的对插导向空间，保证插拔过程中受力方向与插针轴向一致。另外，金属外壳的接地引脚需要与设备的保护地可靠连接，才能发挥其电磁屏蔽的作用，建模时也还原了外壳上的接地弹片结构，该弹片在安装后会与设备面板紧密接触，实现外壳的可靠接地。
