集成制动功能的三菱HG系列交流伺服电机

　　在自动化产线的垂直轴传动、机床进给轴快速停位、起重类辅助机构的负载保持场景里，普通伺服电机往往需要额外搭配外置制动单元，不仅占用安装空间，还会因为传动链间隙影响停位精度，这款集成制动器的交流伺服电机，正是针对这类需要断电保持、快速制动的工况做的一体化设计。从结构布局来看，电机本体采用方形定子外壳设计，外壳表面做了轴向的散热筋结构，相比圆形外壳能在相同安装截面下获得更大的散热面积，适配长时间额定扭矩输出的温升控制要求，输出轴端采用标准的轴伸配合键槽结构，能直接匹配联轴器、同步带轮等常规传动连接件，不需要额外做轴转接加工。尾部集成的失电制动器采用弹簧加压、电磁释放的结构逻辑，正常通电运行时制动器线圈得电吸合摩擦片，

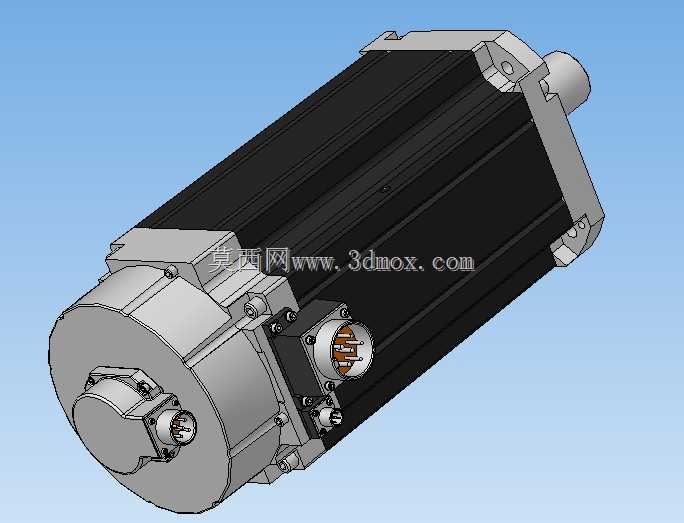

　　和电机转子完全脱开不产生额外摩擦损耗，一旦设备断电或者触发安全停机信号，线圈立刻失电，弹簧推动摩擦片压紧制动盘，靠摩擦力锁死转子位置，避免垂直轴类负载因为重力下滑，也能在急停场景下缩短电机的滑行距离，满足设备的安全防护要求。从安装边界来看，电机前端的安装法兰采用标准的止口定位设计，法兰上的安装孔位呈对称分布，不管是水平卧式安装还是垂直立式安装都能保证同轴度，后端的接线连接器采用侧出式的航空插头结构，插头带锁紧卡扣，能避免设备运行过程中因为振动导致接线松脱，连接器内部集成了动力线、编码器线和制动器的接线端子，不需要分别走线布线，能减少现场接线的出错概率。在实际选型适配的时候，需要注意这款带制动器的电机相比同功率普通伺服电机，

　　轴向长度会增加制动器部分的尺寸，在做设备结构布局的时候要预留足够的轴向安装空间，同时制动器的供电需要单独匹配对应的直流电源回路，和电机动力回路做独立的控制逻辑，确保安全回路触发时制动器能可靠动作。从转子动平衡设计来看，电机转子和制动器的转动部分做了整体动平衡校正，在额定转速范围内运行不会产生额外的振动，能适配高精度进给的场合，比如贴标机的送标轴、点胶设备的位移轴，既能保证高速运行时的位置精度，又能在停机时牢牢锁住位置，避免位置偏移导致的工艺不良。另外电机外壳的防护等级能满足常规工业车间的使用要求，接线部位的密封结构能防止切削液、粉尘进入电机内部，在机加工设备的周边安装使用也不需要额外做防护挡板。在做三维结构适配的时候，

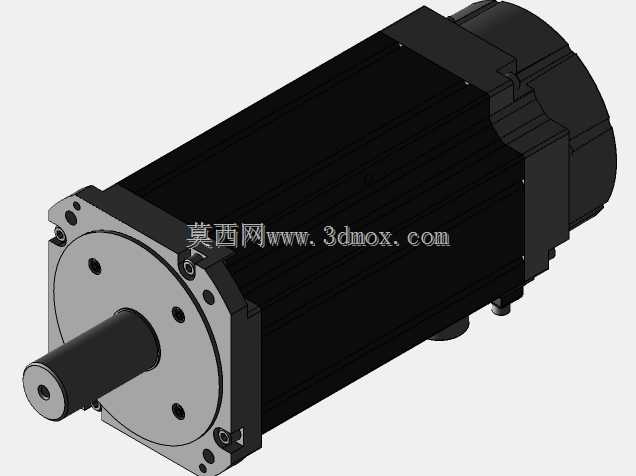

　　这款模型完整还原了电机的所有外部安装特征，包括法兰止口尺寸、轴伸长度、键槽尺寸、接线插头的外形和出线方向、安装孔的位置和深度，结构设计人员可以直接把模型导入装配体里做干涉检查，不需要反复测绘实物尺寸，能大幅缩短设备设计阶段的选型适配时间，尤其是在做多轴联动设备的布局时，能提前确认电机和周边结构件的安全间隙，避免后期加工装配时出现干涉问题。
