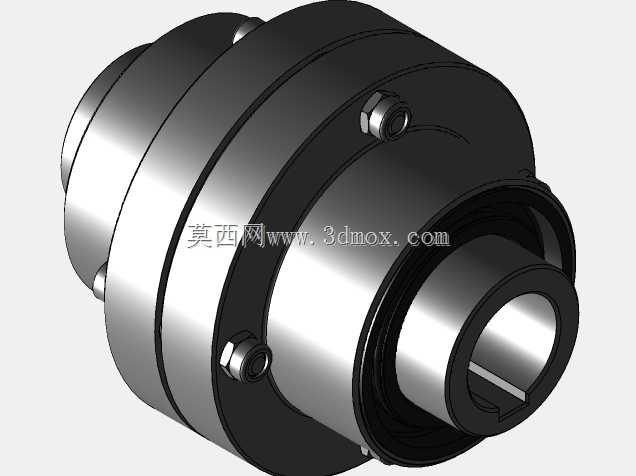

轴径20mm符合俄标鼓形齿式联轴器结构

　　在冶金生产线的辊道传动、起重设备的起升机构、化工搅拌装置的动力输出端，这类带螺栓紧固结构的鼓形齿联轴器一直是重载传动场景里的核心连接部件，区别于刚性凸缘联轴器完全无补偿量的特性，它能在两轴存在少量径向、角向偏移时依旧稳定传递扭矩，避免轴系因安装对中误差、负载下的结构变形产生额外的交变弯曲应力，大幅延长轴承、轴伸的疲劳寿命。

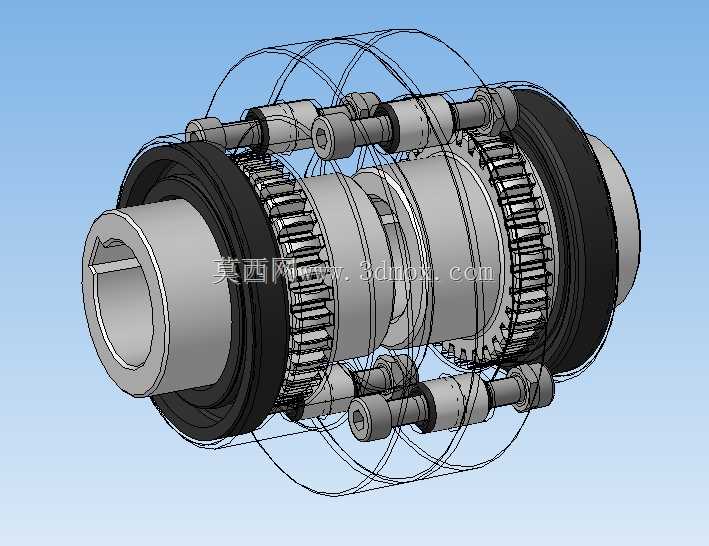

　　这套结构的核心设计逻辑围绕齿面啮合补偿展开，内齿圈与外齿轴套采用渐开线齿形，鼓形修形的外齿齿面能在两轴出现角向偏移时保证齿面接触应力均匀分布，不会出现直齿联轴器偏载时的齿端棱边挤压、局部磨损过快的问题。两端的外齿轴套分别与主动轴、从动轴采用键连接实现周向固定，轴孔直径为20mm，适配同直径的圆柱轴伸，轴套端部的轴肩可作为轴向安装定位基准，安装时需保证轴伸插入轴孔后端面与轴肩贴合，避免轴向窜动影响齿面啮合长度。

　　外齿轴套外侧的内齿圈采用分体式结构，两个半齿圈通过周向均布的铰制孔螺栓连接紧固，螺栓同时承担轴向拉紧与周向定位作用，装配时需按对角线顺序分次拧紧螺栓，保证两个半齿圈结合面完全贴合，齿圈对接处的齿形错位量控制在齿厚公差范围内，避免啮合卡滞。齿圈与外齿轴套之间预留有适量的润滑脂储留空间，装配时需填充极压锂基脂，齿圈两端的密封结构可防止润滑脂泄漏，同时阻挡外界粉尘、水汽进入啮合区域，在多尘、潮湿的工业场景下能有效降低齿面磨粒磨损速率。

　　从安装边界来看，整套联轴器的最大外径需根据配套设备的安装空间确认，径向安装时需预留足够的扳手空间用于拧紧周向连接螺栓，轴向安装尺寸需考虑轴伸的插入深度、端盖的压紧余量，若用于频繁正反转的传动场景，还需在轴套与轴的配合处增加锁紧挡圈，避免冲击负载下轴套与轴产生相对轴向窜动。选型时需核算额定传递扭矩，确保峰值扭矩不超过联轴器的许用扭矩值，同时根据两轴的实际对中偏移量确认补偿能力是否匹配，若偏移量超出许用范围，需重新调整轴系对中精度，不可强行安装使用，否则会大幅缩短联轴器的使用寿命，甚至出现齿面崩裂、螺栓断裂的故障。

　　在三维建模过程中，齿形部分的建模需严格遵循对应标准的齿廓参数，鼓形量的取值要匹配许用角向补偿量，螺栓连接部分需准确还原铰制孔与螺栓的配合关系，密封槽、键槽的尺寸公差需符合机械设计手册的对应要求，装配体建模时需验证齿圈转动时无干涉，螺栓装配路径无遮挡，为后续的工程图输出、有限元强度校核提供准确的模型基础。这类联轴器的日常维护主要是定期检查密封件是否老化、润滑脂是否变质，停机检修时可拆开连接螺栓检查齿面磨损情况，当齿面磨损量达到齿厚的15%时需及时更换，避免传动失效引发设备故障。
