短行程交叉滚轮直线导轨结构设计

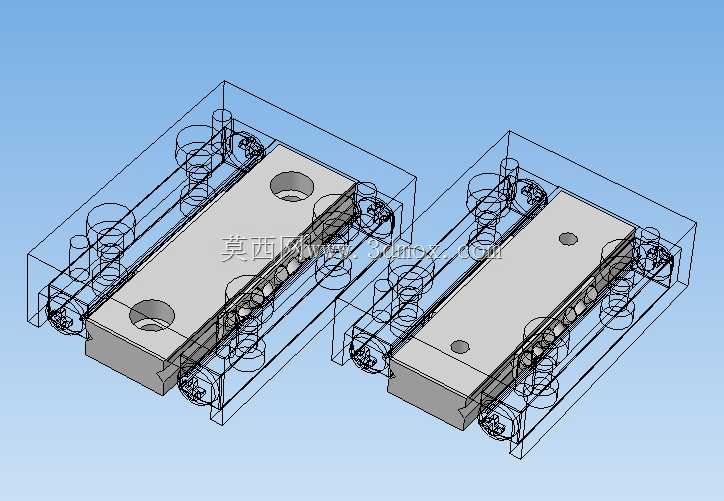

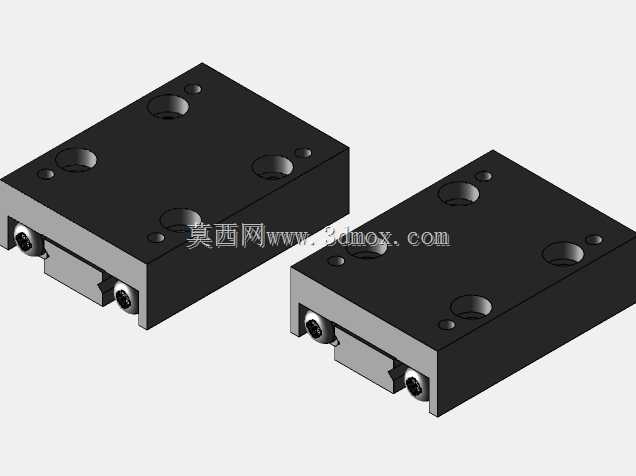

　　在精密检测工位、小型工装滑台、半导体晶圆微调机构这类对安装空间有严格限制的场景里，常规滚珠直线导轨的滑块厚度、导轨宽度往往难以适配紧凑布局，交叉滚轮式的短行程线性导轨刚好填补了这类应用的空白。本次呈现的导轨结构针对3mm与50mm两种行程做了适配设计，滑块主体采用矩形块式结构，顶面预留两个沉头安装孔，可直接通过内六角螺钉将负载工装锁紧在滑块安装面上，无需额外加工转接板，能有效压缩整体装配高度。导轨的滚道采用对称V型布局，交叉排列的圆柱滚轮交替承载两个方向的载荷，相比同尺寸滚珠导轨，滚轮与滚道的接触为线接触，额定动载荷可提升40%左右，同时能承受一定的倾覆力矩，适合单导轨支撑的小型悬臂式微调场景。设计过程中优先考虑了安装边界的适配性，

　　导轨本体采用薄型矩形截面，底面为全平面安装基准，可直接贴装在设备安装基板上，侧面预留定位销孔位，装配时可通过圆柱销完成快速定位，避免螺钉锁紧时出现导轨偏移。滚轮保持架采用一体化工程塑料材质，相邻滚轮的轴线呈90度交叉排布，运动过程中保持架随滑块同步位移，不会出现滚轮卡顿、保持架窜动的问题，滚道两端设置了软质限位缓冲垫，滑块运行至行程端点时不会产生刚性碰撞，能有效降低往复运动的冲击噪音。从实际使用场景来看，这类导轨常应用在光学镜头调焦机构、点胶机针头微调滑台、小型检测探针位移模组上，由于滚轮的滚动摩擦系数极低，即使采用手动调节或者微型步进电机直驱，也能获得顺滑的运动手感，不会出现低速爬行的问题。

　　设计时对滑块与导轨的配合间隙做了预紧调整，通过选配不同直径的滚轮组，可实现零间隙或者微预紧的配合状态，满足不同精度等级的使用需求，当应用在高精度检测场景时，微预紧状态下的导轨重复定位精度可控制在微米级，完全满足常规精密装配、检测的精度要求。导轨的润滑通道采用内置式设计，滑块侧面预留注油孔，可定期注入润滑脂维持滚轮与滚道的润滑状态，无需拆解导轨即可完成维护，适合在洁净车间、无尘环境下长期使用，不会出现润滑脂泄漏污染工件的问题。针对不同的安装需求，滑块的安装孔距、导轨的安装孔位都做了标准化适配，可直接替换同规格的进口薄型导轨，降低设备的配件采购成本，同时导轨的所有棱边都做了倒角处理，装配过程中不会划伤操作人员，

　　也能避免应力集中导致的导轨变形。在三维建模过程中，对滚轮的滚动路径、保持架的运动行程做了完整的运动仿真验证，确认全行程范围内滚轮不会出现脱轨、干涉的问题，滑块运行至极限位置时，保持架与导轨端挡的间隙控制在0.2mm以内，既不会出现硬接触，也不会有多余的窜动间隙。这类短行程交叉滚轮导轨相比传统的燕尾槽滑台，摩擦力矩仅为后者的五分之一，长时间使用也不会出现滑台磨损、间隙变大的问题，使用寿命是普通滑动导轨的十倍以上，非常适合需要频繁往复微调的工装工位。
