带锁紧螺钉的圆螺母防松紧固结构

　　在各类需要轴向定位、间隙锁止的机械传动场景里，普通圆螺母仅依靠螺纹预紧往往无法承受持续振动、交变载荷带来的松脱风险，带锁紧螺钉的一体式锁紧螺母正是针对这一痛点开发的紧固元件。这类零件大量出现在机床主轴轴向限位、减速器轴承端锁紧、重载输送辊筒轴端固定、液压油缸活塞杆行程限位以及工装夹具的轴系定位环节，区别于依靠双螺母对顶、止动垫圈折边、开口销穿轴的传统防松方案，它把锁紧功能直接集成在螺母本体上，不需要在轴上额外加工径向销孔，也不需要预留双螺母叠装的轴向空间，在轴段长度紧凑、后期维护需要反复调整锁紧位置的场合优势非常明显。

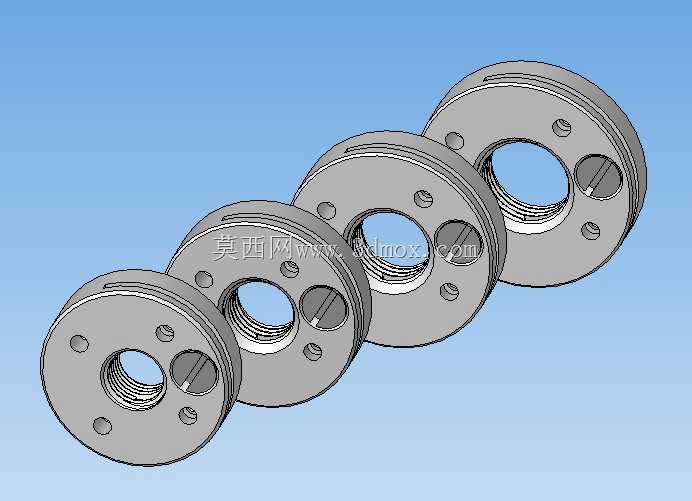

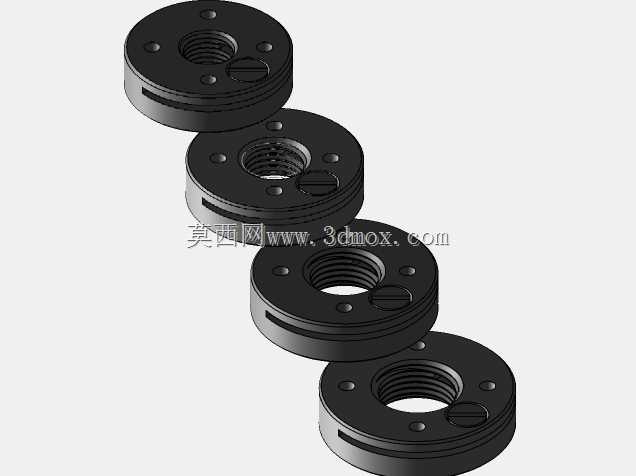

　　从结构细节来看，该系列螺母本体为带内螺纹的环形盘状结构，外周加工出均布的多个径向螺纹孔，配套的紧定螺钉从螺母端面侧的螺孔旋入，当螺母在轴上旋转到指定预紧位置后，逐一拧紧各颗锁紧螺钉，让螺钉端部顶紧在配套轴的外圆表面或者轴上预留的环形定位槽内，通过多点径向抱紧力锁死螺母和轴之间的相对周向位置，即便设备运行中产生持续冲击振动，螺母也不会沿着螺纹发生回转松退。螺母端面上同时加工出数个沉孔与光孔，既可以配合勾型扳手完成螺母的旋拧操作，也能在部分安装场景下穿过连接螺栓实现和相邻端面的辅助固定。

　　设计这类零件时首先要匹配轴径对应的螺纹规格，螺母的内螺纹公差通常选用中等精度的过渡配合，既保证旋合顺畅，又避免螺纹间隙过大导致预紧后出现径向晃动。螺母本体的外径尺寸需要结合轴系周边的安装空间校核：外径过小则可布置的锁紧螺钉数量不足，径向抱紧力达不到防松要求；外径过大则会和周边的轴承座孔、端盖内腔发生干涉，一般会在满足螺钉排布的前提下把盘体厚度控制在合理范围，盘体过薄会导致螺纹啮合长度不足，锁紧螺钉受力后容易滑牙，盘体过厚则会浪费轴向安装尺寸。径向锁紧螺钉的排布通常采用圆周均匀分布的形式，小规格螺母布置2到3颗，大承载规格布置4到6颗，保证锁紧力沿圆周对称施加，不会让螺母出现偏载、螺纹局部受力过载的问题。螺钉的端部通常会加工出小平端或者凹坑结构，顶紧轴面时不会划伤轴的精加工表面，需要频繁调整锁紧位置的工况下，还可以在轴面对应位置车出浅环形槽，让螺钉端部落入槽内，进一步提升防松抗扭能力。

　　实际选型装配时，要先确认安装边界：轴上螺纹段的长度要大于螺母厚度，保证螺母可以完全旋合到抵靠轴承内圈或者定位套筒的端面；螺母外侧要预留出扳手操作空间，以及内六角扳手拧动锁紧螺钉的操作间隙，不能被周边箱体壁、管线遮挡。预紧流程上先将螺母旋至指定轴向位置，给轴承施加要求的轴向预紧力之后，再按对角顺序分次拧紧各颗锁紧螺钉，避免单侧螺钉先顶死导致螺母端面和轴线垂直度超差。这类锁紧螺母相比普通防松结构，拆装重复精度高，多次松开调整之后依然可以保持可靠的锁止效果，在需要定期调整轴承间隙、补偿传动件磨损量的设备维护场景中，能够大幅降低检修工作量，同时省去了止动垫圈、开口销等一次性损耗零件，长期运行的可靠性与经济性都更为突出。建模过程中需要完整还原内螺纹牙型、各径向锁紧螺孔、端面工艺孔的全部细节，装配时可以同步验证螺钉旋入行程、螺母和相邻零件的间隙是否符合设计要求，提前规避现场装配出现的干涉问题。
