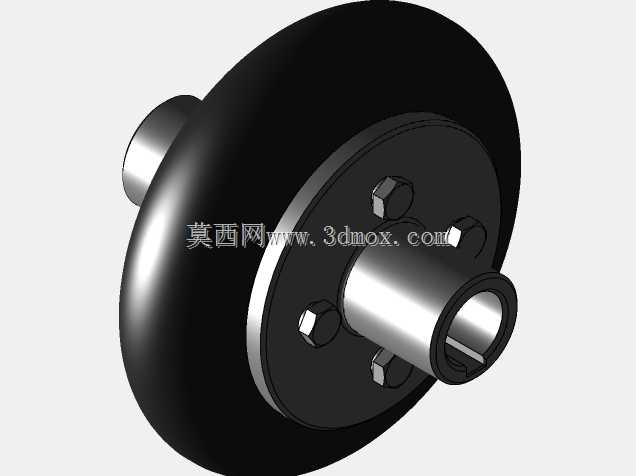

轴用带环面外壳弹性联轴器d20mm结构

　　在中小功率传动系统的轴系连接场景中，这类带环面外壳的弹性联轴器常被布置在电机输出端与工作机输入端之间，用来补偿两轴安装过程中不可避免的径向、角向与轴向偏移，同时吸收传动过程中的冲击振动，避免刚性连接带来的轴系额外载荷，延长轴承、齿轮等核心传动件的使用寿命。不同于常见的梅花弹性联轴器、膜片联轴器，该结构采用环形弹性体作为核心缓冲元件，弹性体被包裹在两半联轴器的环面外壳之间，没有外露的弹性部件，在多粉尘、有少量切削液飞溅的车间工况下，能减少杂质嵌入弹性体造成的磨损，也能避免弹性体受外力剐蹭出现的意外破损。从结构设计逻辑来看，两半带轮毂的金属端盖分别与主动轴、从动轴通过键连接实现周向固定，轮毂上的紧定螺钉可实现轴向定位，

　　端盖的环形凸缘将环形弹性体完全包覆，弹性体与金属端盖之间依靠预紧产生的摩擦力传递扭矩，不需要额外的螺栓穿过弹性体，避免了弹性件上的应力集中点，能让弹性体的变形更均匀，缓冲吸振的效果更稳定。针对20mm轴径的适配规格，该联轴器的安装边界需要在轴系布局时提前预留：轮毂的轴向插入深度要匹配轴端的加工长度，端盖外侧的最大回转直径要与周边的机架、护罩预留足够的安全间隙，避免运转过程中出现剐蹭；两半联轴器对接时，不需要像凸缘联轴器那样严格保证端面对中，允许的径向偏移量比同规格刚性联轴器高3到5倍，能降低现场安装的对中难度，尤其适合装配精度有限的通用设备改造场景。实际选型应用时，要注意该类联轴器的弹性体多采用耐油橡胶材质，适合常温工况下的传动，

　　不能在长期高温、接触矿物油腐蚀的环境中使用，传递扭矩的范围覆盖中小功率的输送线、小型风机、轻工包装设备的传动需求，运转过程中弹性体的环形结构能在各个方向产生均匀的弹性变形，不会出现局部应力过大导致的弹性件提前失效。建模过程中需要重点关注几个配合面的尺寸精度：轮毂内孔与轴的配合公差选用H7/k6的过渡配合，保证轴与轮毂的同轴度，避免高速运转时出现动不平衡；端盖环形凸缘的内径要比弹性体的外径小0.2到0.3mm，装配后能给弹性体施加均匀的预紧力，保证扭矩传递的可靠性，同时不会因为预紧量过大导致弹性体失去变形补偿能力；端盖上的紧定螺钉孔位置要正对轴上的键槽侧方，避免紧定螺钉顶在键的位置导致轴无法插装到位。从实际使用反馈来看，

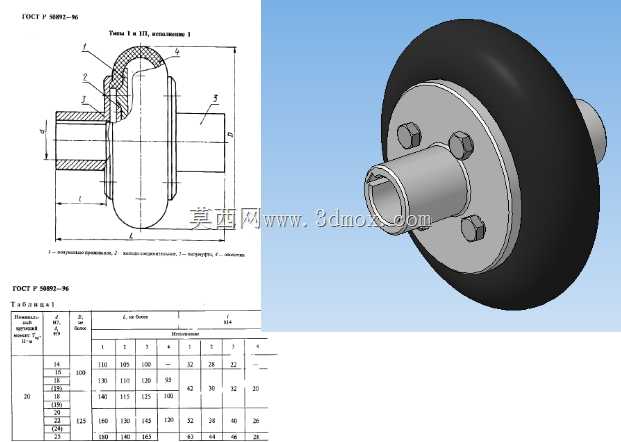

　　这类环面弹性联轴器的维护成本很低，正常工况下弹性体的更换周期比梅花垫更长，更换时不需要完全移动两端的设备，只需要将两半端盖的轴向间隙拉开，就能取出旧的环形弹性体完成更换，比需要完全拆卸端盖的联轴器维护效率更高。在传动系统的共振区间内，该结构的环形弹性体能有效阻尼振动传递，降低轴系的共振振幅，避免设备运转时出现过大的噪音，对于转速在1500rpm以内的中小功率传动场景，其综合使用表现优于同尺寸的刚性联轴器，也比结构复杂的膜片联轴器成本更低，是通用机械传动中性价比很高的轴连接方案。建模时还原的工程图纸参数完全对应GOST标准的尺寸规范，各个安装尺寸、配合尺寸都能直接用于实际的零件加工与装配验证，不需要二次调整尺寸，能直接导入装配体完成轴系的布局设计，帮助结构工程师快速完成传动部分的选型与建模工作，减少重复绘制标准件的工作量。
