铝型材快装式电缆管道夹持固定支架

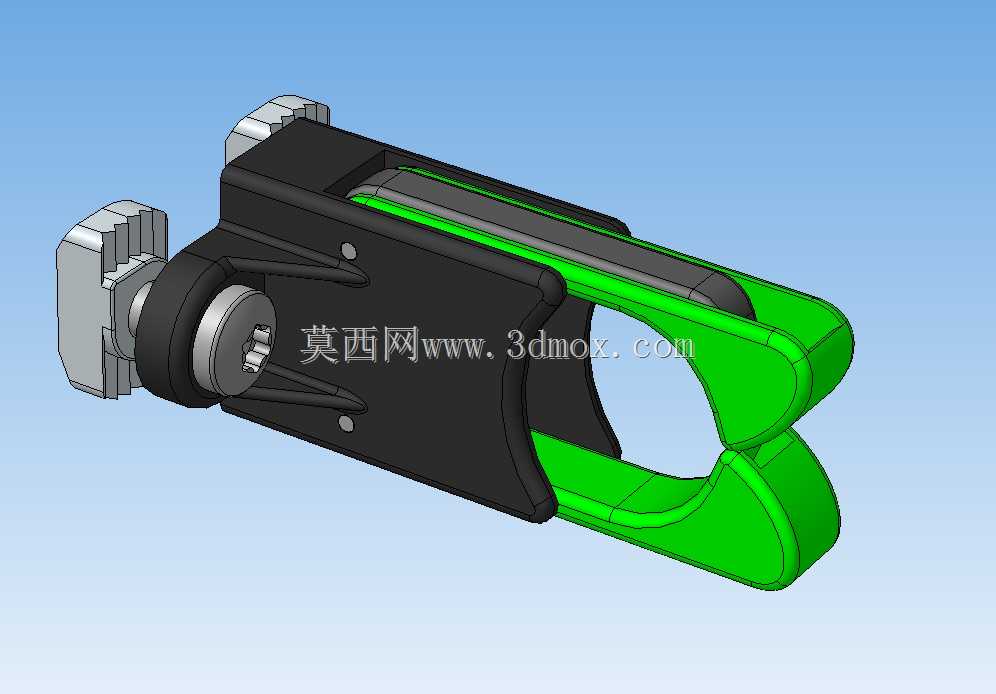

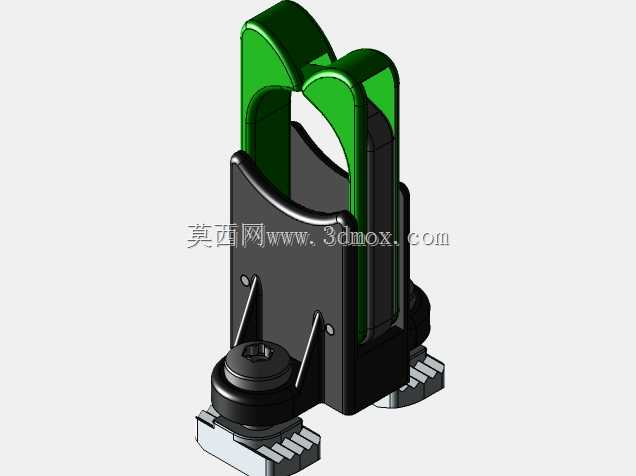

　　在工业铝型材搭建的设备机架、生产线布线场景中，线缆与气动管道的固定一直是现场装配的高频痛点，传统的扎带固定存在拆装不便、夹持力衰减后管线松脱的问题，而常规的金属管夹需要配合螺栓螺母逐点锁紧，在批量布线作业中装配效率极低，这款快装夹持支架正是针对这类场景开发的专用固定构件。从结构设计来看，这款支架采用分体式C型开口夹持结构，适配直径16mm的电缆或气动软管，开口端自带弹性张合余量，安装时无需完全拆分构件，直接将管线卡入C型夹持腔即可完成初步定位，相比传统螺栓锁紧的管夹，单点位安装耗时可缩短70%以上，非常适合自动化生产线、设备改造项目中密集管线的快速排布作业。支架的基座部分采用与铝型材槽宽匹配的T型锁紧结构，

　　端部的滚花旋钮无需额外工具即可徒手锁紧，旋钮端面的滚花纹理做了防滑倒角处理，即使操作人员佩戴劳保手套也能施加足够的锁紧力矩，避免长期使用后支架沿铝型材槽位滑移。夹持腔内侧做了圆弧过渡处理，没有尖锐棱角，卡入管线时不会划伤电缆外护套或气动软管的外壁，避免长期使用中管线磨损破裂引发的漏电、漏气故障；夹持腔的内壁还做了微幅的防滑纹理设计，当管线受到纵向拉扯力时，纹理可以增大接触摩擦力，防止管线从支架中滑脱。从安装边界来看，这款支架适配市面上主流的欧标20/30/40系列铝型材，T型锁紧头的尺寸严格匹配型材槽口的公差范围，锁紧后不会出现晃动间隙，支架整体的外轮廓宽度控制在35mm以内，在密集排布管线时，

　　相邻支架的最小安装间距可以做到40mm，不会出现构件干涉的问题，适合在空间紧凑的设备内部布线场景使用。在实际应用中，这款支架除了固定电缆与气动管道外，也可用于固定传感器引线、小型光纤线缆等柔性管线，在3C自动化组装线、包装设备机架、实验室铝型材试验台的布线作业中都能适配，相比传统的固定方式，这种快装结构在后期设备维护、管线改路时也更具优势，拆卸时只需松开旋钮即可将支架连同管线一起移位，无需剪断扎带或者完全拆除螺栓，大幅降低后期运维的工作量。设计过程中针对支架的受力做了针对性优化，C型夹持臂的厚度做了渐变处理，靠近基座的位置厚度更大，弹性开口端厚度稍薄，既保证了夹持臂有足够的弹性可以顺利卡入管线，

　　又能保证锁紧后夹持臂有足够的刚性抱紧管线，不会因为管线的自重或者设备运行的振动出现夹持臂张开松脱的问题；基座与锁紧旋钮的连接部位做了加厚处理，反复拆装旋钮也不会出现螺纹滑牙的问题，满足工业场景下反复拆装的使用需求。支架的整体结构没有多余的冗余设计，所有的棱角都做了R1以上的倒角处理，装配过程中不会划伤操作人员的手部，外露的旋钮端面做了平面处理，即使在狭窄空间内也可以用一字螺丝刀辅助锁紧，适配不同的安装作业条件。在管线排布的实际工况中，设备运行产生的持续振动是管线固定件失效的主要诱因，这款支架的锁紧结构采用了防松脱的螺纹设计，旋钮拧紧后会产生足够的预紧力，即使在长期振动的工况下也不会出现旋钮自行松动的问题，同时C型夹持臂的弹性可以持续对管线施加抱紧力，不会因为温度变化导致的管线外径微幅收缩出现夹持力不足的情况。
