短行程交叉滚轮直线导向滑台结构

　　在精密检测工位、小型光学调整架、半导体晶圆微调平台这类对空间占用要求严苛、负载不大但导向精度要求高的场景里，常规滚珠直线导轨的滑块厚度、端部返向器结构往往会挤占宝贵的安装空间，交叉滚轮式线性导轨的结构优势就会凸显出来。这款导向组件采用交叉排列的圆柱滚轮作为滚动体，相邻滚轮轴线呈90度垂直交错布置，相比同规格滚珠导轨，滚动体与滚道的接触形式从点接触变为线接触，同等预紧等级下的刚性表现更优，同时因为没有滚珠返向循环的结构冲击，在毫米级短行程往复运动时的运行平顺性更好，不会出现滚珠进出返向器带来的卡顿感，非常适合行程在几十毫米级别的高频微幅往复运动工况。

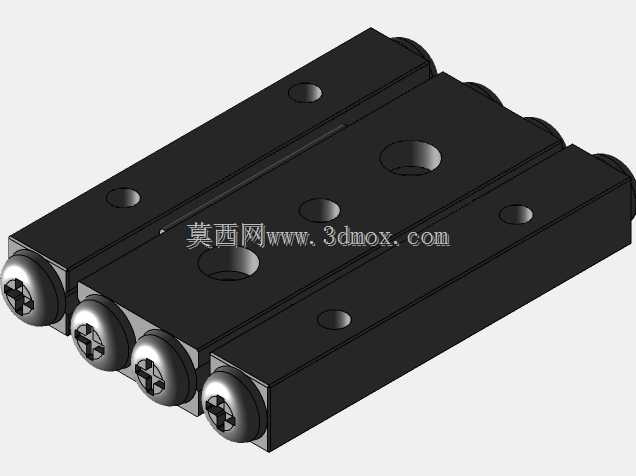

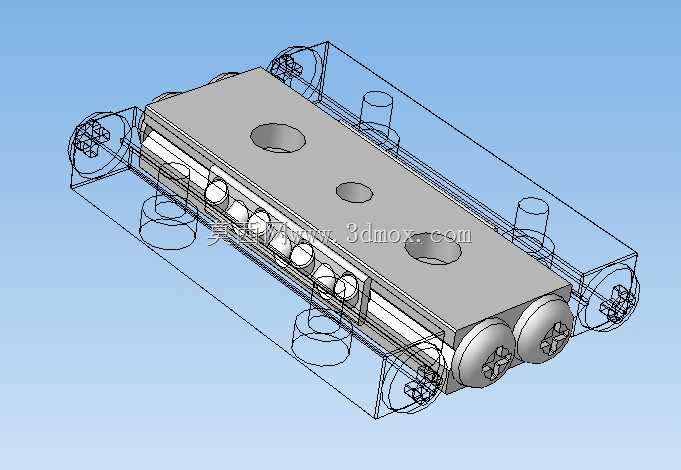

　　从结构设计逻辑来看，这款导轨的滑块主体采用一体化铣削成型，顶面预留两个沉头安装孔，可直接搭载小型负载工装，孔位的沉头深度经过匹配标准内六角圆柱头螺钉的尺寸设计，安装后螺钉头不会高出滑块顶面，避免和上方搭载的工件、检测探头产生运动干涉。导轨的滚道面直接加工在滑块与导轨基座的配合侧壁上，交叉滚轮通过保持架串联排布，保持架的限位结构做了两端止挡设计，防止滑块运动到行程端点时滚轮保持架窜动脱出，不需要额外加装复杂的保持架防脱配件，进一步压缩了整体结构的外形尺寸。

　　安装边界方面，这款导轨的有效行程覆盖3mm到50mm区间，整体导轨的截面高度远低于同负载等级的标准滚珠直线导轨，安装时不需要在安装基板上加工很深的沉槽，仅需要按照导轨基座的安装孔位加工对应螺纹孔即可完成固定，基座两端的安装孔位做了沉头设计，可从正面直接拧入固定螺钉，安装操作空间要求低，即使在狭窄的设备内部腔室里也能完成装配调试。滚轮的预紧量可以通过滑块侧面的微调顶丝进行微量调整，不需要更换不同直径的滚动体，现场调试时可以根据实际负载的大小、运动阻尼的要求灵活调整预紧程度，兼顾导向刚性与运行顺滑度，避免预紧过大导致的滚轮磨损加快、驱动负载提升的问题。

　　实际应用中，这类交叉滚轮导轨常被用在3C产品的检测工位微调滑台、实验室精密仪器的镜头调整架、小型点胶设备的Z轴导向结构上，因为滚动体是交叉排列的，它可以同时承受垂直方向、水平侧向两个方向的负载，以及一定的倾覆力矩，不需要额外搭配辅助导向轨就能完成单轨支撑的导向需求，进一步减少了整套导向机构的零件数量，降低装配复杂度。在设计建模过程中，滚道的曲率半径需要和滚轮的圆柱半径做匹配设计，预留合理的接触变形量，既要保证线接触的承载优势，也要避免过盈量过大导致的滚动阻力骤增；保持架的窗口尺寸公差需要严格控制，保证滚轮在窗口内可以自由转动，同时不会出现倾斜卡滞的问题，两端的止挡块需要做缓冲设计，避免滑块快速运动到行程端点时保持架和止挡块硬碰撞产生噪音和零件损伤。

　　和传统的V型滚轮导轨相比，这款交叉滚轮结构的导轨不需要在导轨基座上加工精密V型滚道，加工工艺性更好，普通的平面磨床就能完成滚道面的精加工，零件加工成本更低，同时交叉排布的滚轮可以承受双向的侧向力，导向精度的保持性更好，长期运行后的磨损量更小，维护周期更长。在选型适配时，需要注意这款导轨的额定负载是针对纯垂直、纯侧向载荷标定的，如果实际使用中存在较大的倾覆力矩，需要核算滚轮的接触应力，避免局部应力过大导致滚轮过早失效；安装时需要保证导轨基座的安装面平面度控制在合理范围内，避免安装面变形导致导轨滚道扭曲，增加滚轮的额外磨损，影响运行精度和使用寿命。
