机床可调支撑短腿系列结构设计

　　在机床设备的安装调试环节，支撑短腿是直接决定设备初始安装精度的基础零部件，这类零件的设计合理性，会直接传导到机床后续的加工精度保持性、长期运行的振动抑制效果，甚至会影响床身结构的应力分布状态。很多现场安装人员容易忽略支撑短腿的选型匹配，实际在重型切削类机床、精密磨削类设备的安装场景中，支撑短腿的承载冗余量、接触刚度、调节行程设计，都是需要在建模阶段就反复校核的核心参数。

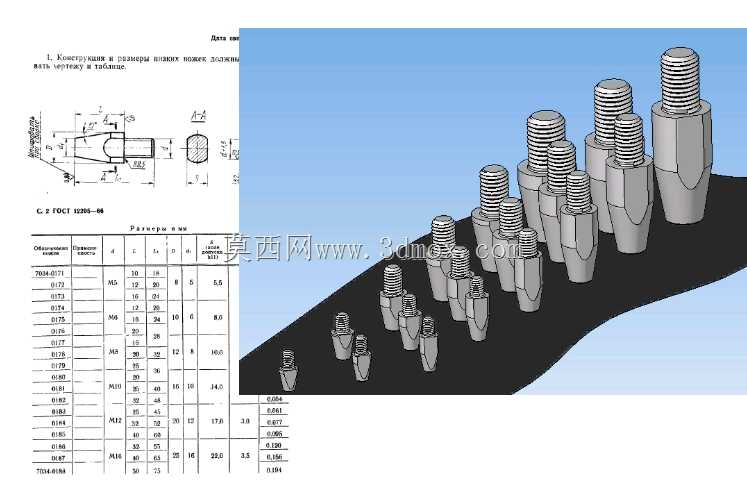

　　这套系列化的机床短腿采用一体式锥台加外螺纹调节的结构形式，主体支撑段做了大锥度过渡设计，相比直柱型的支撑脚，锥台结构可以在同等材料用量下获得更大的支撑接触面压分散能力，当设备放置在存在一定平面度误差的车间混凝土地基上时，锥面结构可以让支撑力沿着锥面均匀传导到下方的垫铁区域，避免局部应力集中压溃地基表层，也能减少长期承重后出现的支撑点沉降差。顶部的外螺纹段采用标准粗牙梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，承载时的螺纹接触面压更低，在反复调节设备水平度的过程中不容易出现螺纹滑牙、咬死的问题，适合机床这类需要多次调平、长期承重的使用场景。

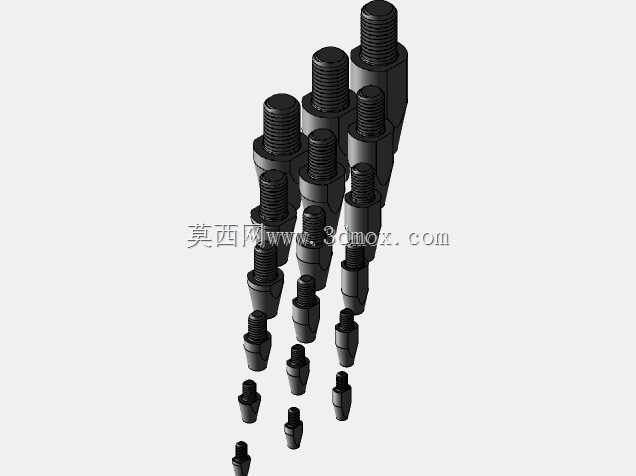

　　从设计思路上看，这套短腿做了全系列的尺寸规格覆盖，不同规格的短腿对应不同的承载等级，最小规格适配小型台式机床、辅助工装台的支撑需求，最大规格可以满足中大型落地式机床的单点大吨位承载要求。建模过程中需要重点控制几个安装边界尺寸：首先是螺纹段的有效调节行程，每个规格的行程都预留了足够的调节余量，既可以适配地基表面15mm以内的高度差，也不会因为螺纹旋入长度不足导致连接强度下降；其次是底部支撑端面的平面度要求，建模时端面的平面度公差控制在0.05mm以内，保证和垫铁接触时不会出现点接触、线接触的情况，避免支撑刚度不足引发的机床颤振；另外是主体锥段和顶部螺纹段的同轴度，这个形位公差直接影响调节时的顺畅度，如果同轴度超差，旋转调节螺母时会出现卡滞、受力偏载的问题，建模时需要将螺纹轴线和锥段外圆、支撑端面的基准统一，减少装配时的累积误差。

　　实际应用中，这类支撑短腿通常配合机床底部的安装螺纹孔使用，安装时先将短腿旋入床身底部的螺纹孔，初步调整各支撑点的大致高度后，再配合水平仪逐点微调，直到整个床身的水平度达到设备要求的精度范围。相比焊接式的固定支撑脚，这种螺纹调节式的短腿在设备搬迁、地基沉降后的二次调平作业中优势非常明显，不需要切割、重新焊接支撑结构，只需要旋转调节段就可以完成精度复位，大幅降低设备维护的工作量。在结构细节上，短腿的顶部螺纹末端做了倒角导向设计，安装时可以快速对准床身的螺纹孔，不会出现螺纹错牙的问题；锥段的外表面做了滚花防滑处理，在没有工具的情况下也可以手动旋转完成初步调节，适合现场安装时的粗调作业。

　　需要注意的是，这类支撑短腿的选型不能只看螺纹尺寸匹配，还要核算每个支撑点的实际承重，按照单点承重的1.5倍以上冗余选择对应规格的短腿，避免长期过载导致螺纹变形、支撑段断裂的问题。建模时每个规格的短腿都做了对应的承载受力仿真验证，确保在额定承载下零件的最大应力低于材料屈服强度的60%，保证长期使用的结构可靠性。另外，支撑端面没有做额外的防滑齿设计，实际使用时需要配合金属垫铁使用，不要直接将短腿放置在混凝土地面上，避免混凝土表层破损导致支撑点下沉。
