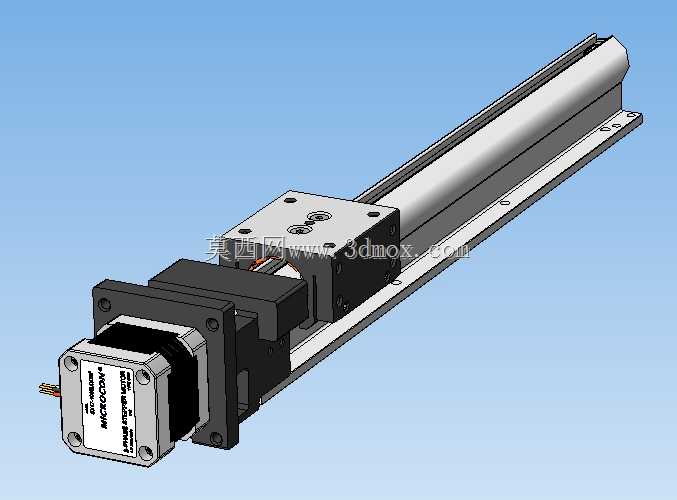

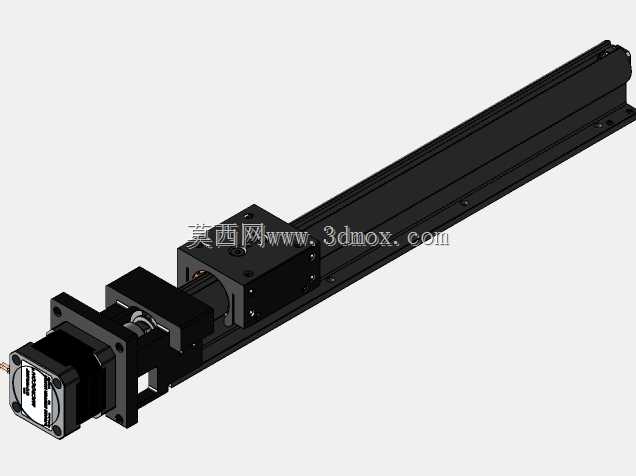

带Nema17电机的线性导向滑台结构

　　这款线性导向滑台在桌面级自动化设备、小型数控作业工位、实验室精密进给机构中应用十分广泛，常见于小型点胶设备的位移驱动、桌面雕刻机的轴向进给、视觉检测工位的工件平移、3D打印设备的运动轴搭建，也可用于小型物料分拣机构的短距离精准输送场景，适配负载在5kg以内的轻载直线运动需求，能够在紧凑安装空间内提供稳定的直线往复运动输出。从实际使用功能来看，该滑台集成了驱动源、传动副、导向支撑三个核心模块，无需额外搭配转接件即可完成动力到直线位移的转换，滑座上预留的多组安装螺孔可直接固定执行末端，比如点胶阀、检测探头、小型夹爪等作业部件，运动过程中导向副承担径向与倾覆方向的载荷，丝杆传动副负责将电机的旋转运动转化为滑座的直线位移，

　　重复定位精度可控制在0.05mm级别，满足多数轻载精密作业的位移精度要求。设计过程中优先考虑了集成化的安装需求，将Nema17规格的步进电机通过一体式法兰座直接固定在导轨型材端部，省去了额外的电机转接板，既压缩了整体安装长度，也避免了转接装配带来的同轴度误差；导轨主体采用挤压铝型材作为基座，型材本身的直线度经过二次校直处理，内部嵌入的直线导轨副与滑座配合，运动过程中滑座的侧向间隙通过预压滑块调整，可有效抵消运动过程中的侧向窜动；丝杆采用一端固定一端支撑的安装方式，固定端配置角接触轴承承受轴向载荷，支撑端采用深沟球轴承补偿丝杆热伸长带来的尺寸变化，避免高速运动时出现丝杆憋转的问题。从安装边界来看，

　　该滑台的整体截面尺寸控制在40mm宽度范围内，适配2020、4040等常规工业铝型材框架的安装孔距，基座底部预留的沉头安装孔可直接从下方穿入螺栓固定在设备框架上，无需额外制作安装转接板；滑台的有效行程可根据实际需求调整丝杆与导轨的长度，本次呈现的结构版本行程适配短距离精密进给场景，电机出线方向朝向侧下方，避免与滑座运动路径产生干涉，滑座上的安装孔位按照标准Nema17安装孔距的倍数排布，可兼容多数小型末端执行件的安装尺寸，无需额外打孔适配。在实际选型应用中，这类集成式线性滑台相比自行搭建的导轨+丝杆+电机的分体结构，能够节省至少60%的装配调试时间，所有配合面在设计阶段已经完成公差匹配，装配时只需按照顺序锁紧螺栓即可完成组装，

　　无需反复调整导轨平行度、丝杆同轴度，对于小型设备研发阶段的原型搭建十分友好，能够大幅缩短设备的开发周期。滑台的运动限位可通过在基座侧面加装槽型光电开关实现，滑座上预留的触发片安装位可直接固定限位触发片，两端的极限位置可通过调整光电开关的安装位置灵活设定，避免滑座超程撞击端部轴承座；日常维护时只需定期在丝杆与导轨接触面涂抹润滑脂，即可保证长期运动的顺畅性，铝型材基座的表面阳极氧化处理可有效抵御日常作业环境中的潮气、粉尘侵蚀，延长整体使用寿命。需要注意的是，这类滑台仅适用于轻载作业场景，不可承受过大的倾覆力矩与径向载荷，若作业过程中存在垂直方向的负载，需要额外搭配抱闸电机或者配重结构，避免断电后滑座下坠造成设备损坏或人员伤害；安装时需保证基座固定面的平面度，若安装面存在明显翘曲，会导致导轨变形，增大运动阻力，甚至出现滑块卡滞的问题。
