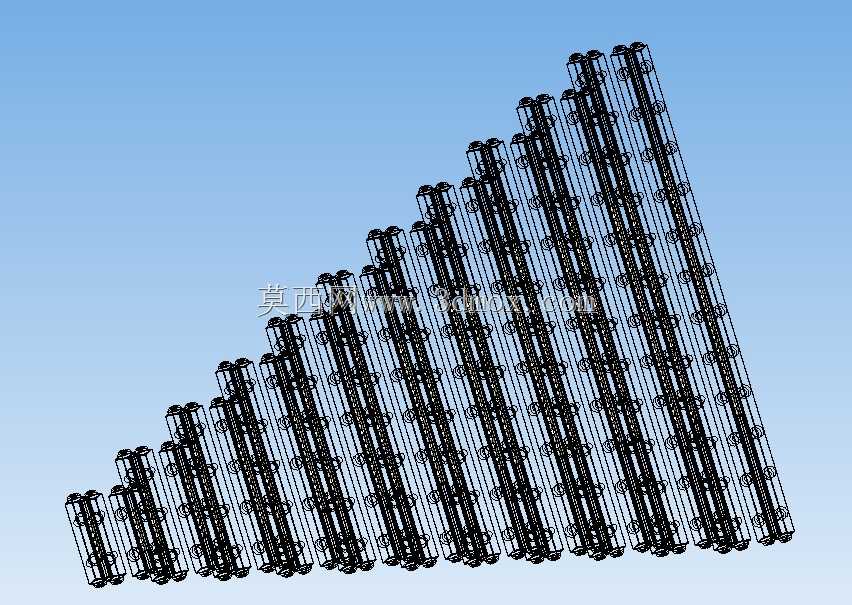

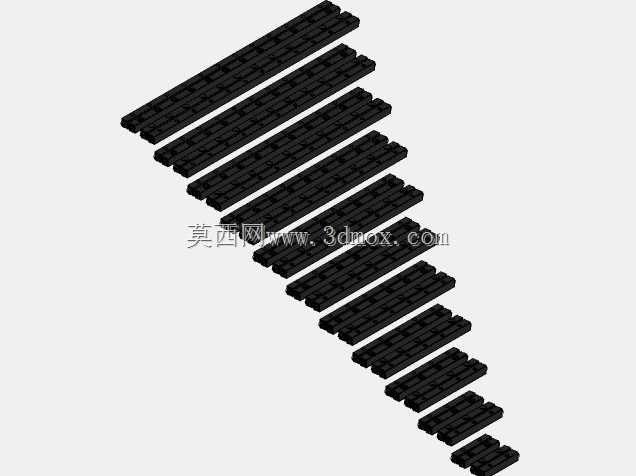

多行程规格交叉滚轮式线性导轨结构

项目分类:导轨 发布时间:2023-07-08 ID:696184
  • 多行程规格交叉滚轮式线性导轨结构
  • 多行程规格交叉滚轮式线性导轨结构

  在精密传动与直线导向的工程应用场景里,交叉滚轮线性导轨是小行程高精度工位的核心导向元件,常见于半导体检测设备的探针台位移模组、光学检测仪器的调焦滑台、小型精密装配工位的进给单元,以及医疗检测设备的样本推送机构中,这类场景对导向精度、运行平顺性、空间占用率都有严苛要求,普通滚珠导轨在小安装空间下的负载能力与刚性往往难以满足需求,而交叉滚轮结构恰好能填补这一应用空白。

  这套导轨采用交叉排列的圆柱滚轮作为滚动体,相邻滚轮的轴线呈90度垂直交错布置,相比同尺寸的滚珠直线导轨,滚轮与导轨滚道的接触形式为线接触,而非滚珠的点接触,因此能承受更大的垂直载荷、倾覆力矩与侧向载荷,在频繁启停、变负载的往复运动工况下,弹性变形量更小,导向精度保持性更优。滚道面采用淬硬精磨工艺,表面粗糙度控制在Ra0.8以内,滚轮与滚道的配合间隙经过预紧调整,可根据实际使用场景选择轻预紧、中预紧等级,轻预紧状态下运行阻力小,适合高速低负载的检测类工位,中预紧状态下刚性更强,适合有切削力或装配压力的加工、压装工位。

  设计过程中优先考虑了安装边界的适配性,导轨本体宽度控制在紧凑范围内,单根导轨的行程覆盖30mm到180mm的常用小行程区间,用户可根据实际工位的运动行程需求直接选型,无需额外拼接导轨,避免拼接带来的精度损失。导轨的安装基准面经过精磨加工,安装孔采用标准沉孔设计,孔位间距符合通用精密滑台的安装尺寸规范,可直接替换同规格的其他品牌交叉导轨,无需重新加工安装基板,降低设备改造成本。滚轮保持架采用耐磨工程塑料与金属嵌件复合结构,既保证保持架的结构强度,避免高速往复运动下保持架变形卡滞,又能降低滚轮与保持架之间的摩擦噪音,长期运行无明显的保持架蠕变问题。

  从实际使用的角度出发,这套导轨的润滑结构设计也兼顾了维护便捷性,导轨侧面预留有润滑脂注入口,可在不拆卸滑台的情况下直接补充润滑脂,注油周期相比普通滚珠导轨延长30%以上,适合长期连续运行的自动化设备。导轨的端面配有密封挡片,可阻挡加工环境中的切屑、粉尘进入滚道内部,减少滚轮与滚道的磨粒磨损,在有少量切削液或粉尘的普通机加工工位也能稳定运行,无需额外加装复杂的防护罩件,进一步压缩机构的整体占用空间。

  选型搭配时,单根导轨可配合对应长度的滑块使用,若工位需要承受较大的倾覆力矩,可采用两根平行布置的安装形式,两根导轨的滚轮预紧等级保持一致,避免运动过程中出现卡滞或受力不均的问题。安装时需要先校准安装基准面的平面度与平行度,基准面的平面度误差控制在0.02mm/100mm以内,平行度误差不超过0.01mm,锁紧安装螺丝时采用对角分步锁紧的方式,避免安装应力导致导轨变形,影响运行平顺性。在垂直安装的场景下,需要额外配置限位结构,防止动力源失效时滑块滑落造成设备损坏或安全事故,导轨两端可加装聚氨酯缓冲块,吸收滑块到达行程端点时的冲击能量,降低碰撞噪音与结构损伤。

  这套导轨的运行阻力波动小,低速运动时无明显的爬行现象,可配合伺服电机或步进电机实现微米级的进给定位,在需要微量进给的精密调整工位上,能稳定实现0.001mm的进给分辨率,满足精密检测与装配的精度要求。相比滑动摩擦的导轨结构,交叉滚轮导轨的摩擦系数仅为0.002到0.004,驱动功率损耗降低60%以上,可选用更小功率的驱动电机,降低设备的整体能耗与制造成本。长期运行的磨损量极小,在额定负载工况下的使用寿命可达上万小时,精度衰减缓慢,减少设备的维护频次与停机时间,提升自动化产线的整体运行效率。
