双行程交叉滚轮式线性导轨结构

项目分类:导轨 发布时间:2023-07-08 ID:696186

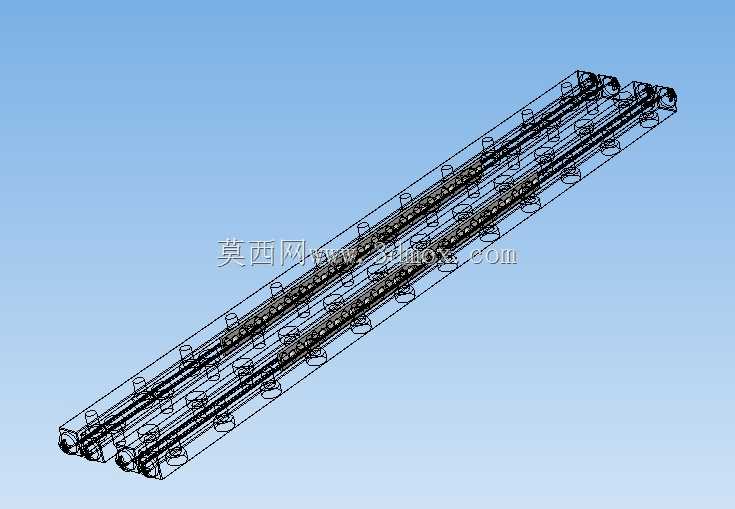

  • 双行程交叉滚轮式线性导轨结构

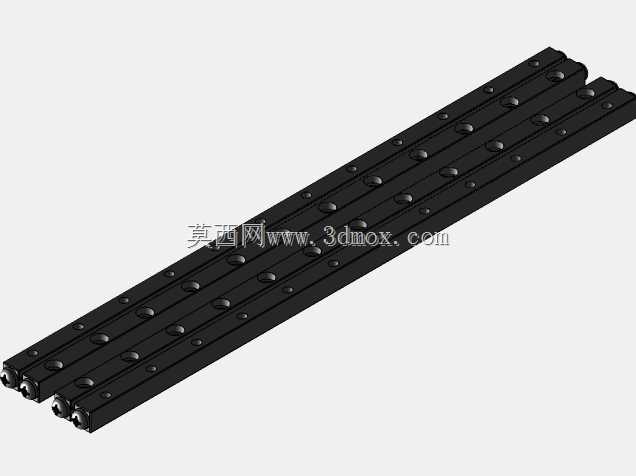

  • 双行程交叉滚轮式线性导轨结构

  在精密传动与直线导向的工程应用场景里,这类带交叉滚轮的线性导轨,常被部署在需要高精度往复运动的工位上,比如小型精密检测设备的滑台导向、半导体封装工序的物料移送轨道、精密工装夹具的位移导向单元,也可适配小行程高频往复的自动化执行机构,相比传统滚珠导轨,交叉滚轮结构的抗倾覆能力更强,在偏载工况下的运行稳定性更突出,不会因为侧向受力出现卡顿或者滚动体脱落的问题。从结构设计逻辑来看,这款导轨采用双列交叉排布的滚轮作为滚动承载单元,滚轮的轴线相互垂直交错,可同时承受来自垂直方向、水平侧向以及倾覆力矩的复合载荷,不需要额外加装辅助导向块就能满足多向受力的使用需求,有效缩减了导向机构的整体安装空间。导轨的滚动体与滚道之间为线接触形式,

  相比点接触的滚珠结构,接触应力分布更均匀,同等额定载荷下的结构变形量更小,长期运行后的精度保持性更好,适合对位移重复定位精度有较高要求的使用场景。在安装边界方面,这款导轨的两个标准行程分别为2mm和180mm,对应不同的位移需求场景,2mm行程版本可用于精密微调机构,比如光学镜头的焦距微调、检测探针的微位移进给,180mm行程版本可覆盖常规短距离移送的工位需求,比如小型物料的工位间转运、工装夹具的开合位移导向。导轨的整体截面为紧凑型矩形设计,安装基面可直接通过螺栓固定在设备的安装板上,不需要额外加工复杂的定位槽,安装基准面的平面度要求控制在0.02mm以内即可保证运行顺畅度,导轨的滑台部分预留了标准的螺纹安装孔,可直接连接负载工装,

  适配不同的执行端安装需求。从运行特性来看,交叉滚轮的滚动摩擦阻力更小,启动摩擦力矩与运行摩擦力矩差值极小,低速运行时不会出现爬行现象,可实现微米级的微量进给,在需要精准控制位移量的工序中,能有效提升设备的运行精度。导轨的滚道与滚轮均采用淬硬轴承钢加工,表面硬度达到HRC60以上,耐磨性能优异,正常工况下的使用寿命远高于滑动导向结构,日常维护仅需定期补充润滑脂即可,不需要频繁拆解更换易损件,降低了设备的运维成本。在结构细节设计上,导轨两端设置了限位挡块,可防止滑台超程脱出,滚轮保持架采用一体化加工的尼龙材质,自身具备一定的自润滑特性,可减少滚轮与保持架之间的摩擦损耗,同时降低运行过程中的噪音,适合在有静音要求的车间环境内使用。

  针对不同的安装空间需求,这款导轨可采用水平安装、垂直安装或者侧装的形式,不同安装姿态下的额定载荷会根据受力方向有对应的折算系数,选型时可根据实际负载的大小、方向以及运行速度匹配对应的安装方式,垂直安装时需要额外配置平衡机构抵消滑台与负载的自重,避免断电后出现滑台下坠的问题。在三维建模过程中,这类导轨的建模重点在于交叉滚轮的排布角度与滚道的型面匹配,需要严格控制滚轮与滚道之间的配合间隙,间隙过大会导致运行精度下降,间隙过小则会增大摩擦阻力,甚至出现卡滞现象,建模时需要按照实际的公差配合要求预留合理的间隙,同时还原安装孔位、限位结构、保持架等细节,确保模型可直接用于虚拟装配、运动仿真以及干涉检查,帮助设计人员在方案阶段就验证导轨与周边结构的匹配性,减少后续实物装配时的整改工作量。
