双行程交叉滚轮式线性导轨结构

　　交叉滚轮线性导轨作为精密直线传动场景的核心导向部件，在半导体晶圆搬运、精密检测平台、小型数控机床进给轴、光学调整架这类对导向精度、运行平顺性有高要求的设备中应用广泛。不同于常规滚珠直线导轨依靠钢珠在滚道内点接触承载，这类交叉滚轮导轨采用圆柱滚轮交叉排列的结构，滚轮轴线相互呈90度交错布置，可同时承受径向、反径向以及横向的多方向载荷，同等安装尺寸下的额定载荷比同规格滚珠导轨高出40%左右，刚性表现更优，适合存在复合载荷的精密运动工位。

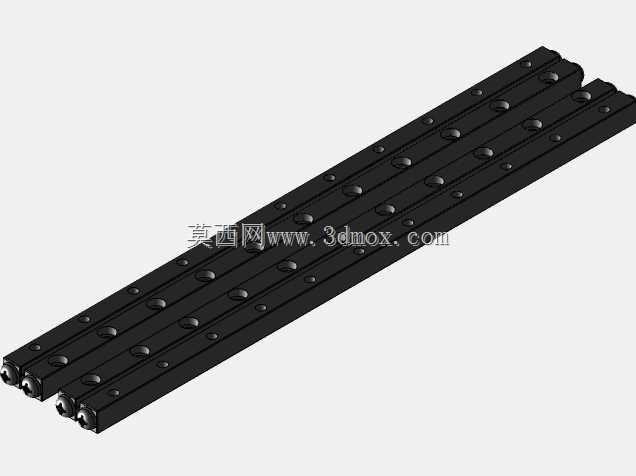

　　本次呈现的导轨结构包含两根平行布置的导轨副，覆盖2mm到165mm的行程区间，适配短行程高频往复与中行程常规进给两类使用需求。从结构设计逻辑来看，交叉滚轮的保持架采用一体化成型结构，滚轮在保持架内的间隙控制在微米级，避免高速往复运动中保持架出现窜动、卡顿问题；导轨滚道经过精密磨削处理，滚道表面粗糙度控制在Ra0.8以下，保证滚轮与滚道的接触为线接触形式，运行过程中摩擦系数稳定在0.002到0.004区间，低速运行时无爬行现象，可满足微米级进给的精度要求。

　　在安装边界设计上，该导轨采用侧面与底面双基准定位结构，安装时可通过导轨底面的安装孔直接固定在设备安装基面，侧面的定位边可作为装配基准，省去装配过程中的打表找正环节，降低现场装配的调试难度。导轨的整体截面尺寸紧凑，两根导轨平行安装时的中心距可根据设备负载情况灵活调整，单根导轨的安装孔位采用等间距布置，适配不同长度行程的拼接需求，当需要更长行程时，可通过多段导轨拼接的方式延长行程，拼接处的滚道对齐精度可通过配磨工艺保证，不会出现运行卡顿问题。

　　从实际使用场景的适配性来看，这类交叉滚轮导轨无需额外加装润滑管路，保持架内预填的长效润滑脂可满足长时间运行的润滑需求，维护周期比常规滚珠导轨延长2到3倍，适合在洁净车间、无尘环境内使用，不会出现润滑脂滴落污染生产环境的问题。针对高频往复运动的工况，滚轮采用高碳铬轴承钢材质，经过淬火热处理后表面硬度达到HRC60-64，耐磨性能优异，长期运行后滚道磨损量极小，可长期保持导向精度稳定。在结构细节处理上，导轨两端设计有保持架限位结构，避免运动过程中保持架脱出导轨，同时端部的缓冲结构可吸收滑块运行到行程末端的冲击力，降低硬碰撞对导轨精度的损伤。

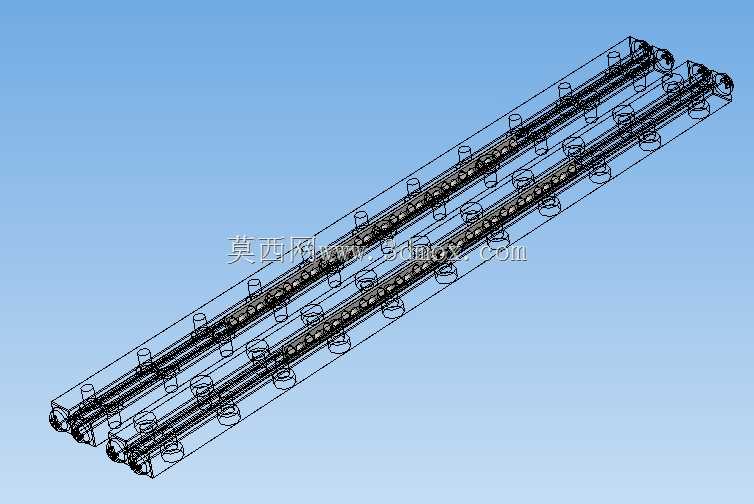

　　对于设备选型与结构设计人员来说，这类导轨的三维模型可直接导入装配体中进行干涉检查，提前验证安装空间是否匹配，模拟滑块全行程运动过程中与周边部件的间隙，避免实际装配时出现结构干涉问题。建模过程中还原了滚轮与滚道的配合间隙、安装孔的沉头尺寸、定位基准边的形位公差等细节，可直接作为结构设计的参考依据，也可用于设备运动仿真的载荷分析，验证不同负载下导轨的变形量是否满足设计要求。在非标自动化设备设计中，这类紧凑型交叉滚轮导轨常被用于小型模组的导向结构，搭配微型丝杠或者直线电机使用，可搭建出结构紧凑、定位精度高的精密运动平台，满足3C电子零部件组装、医疗检测设备样本输送、精密光学元件调整等场景的使用需求。
