数控机床配套双工位夹紧虎钳结构

　　在数控加工车间的批量零件生产场景里，普通单工位虎钳每次装夹只能完成单工件定位，换件间隙的停机等待时间会直接拉低设备稼动率，这款双机虎钳正是针对立式加工中心、数控铣床的多工件同步装夹需求开发的配套工装。从实际加工场景来看，这类虎钳常布置在机床工作台T型槽区间，可同时完成两个同规格或相近尺寸工件的定位夹紧，操作人员在其中一个工位处于切削加工状态时，就能完成另一工位的工件拆装，大幅压缩非切削等待时长，尤其适合小型铝件、钢件的批量铣削、钻孔、攻丝工序，在3C零部件、小型五金件的加工产线配套中使用率较高。

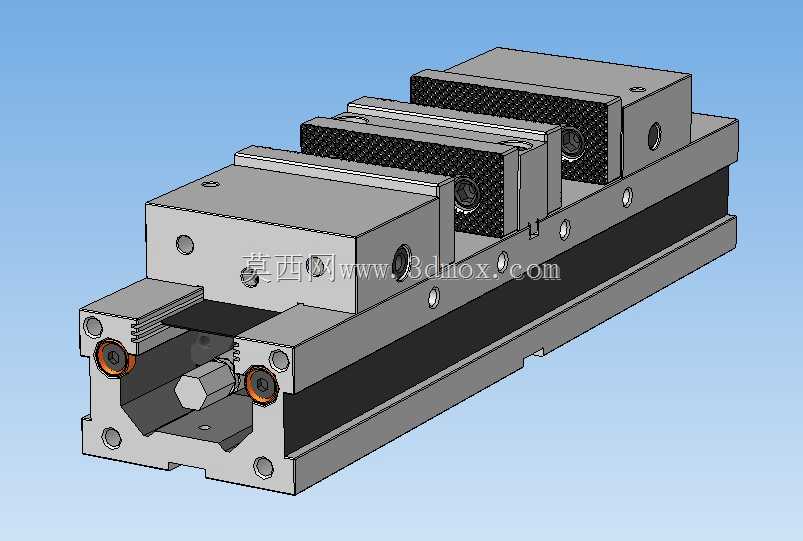

　　从功能特性上看，这款虎钳采用整体式长导轨基座设计，两个活动钳身可沿基座的精密导轨独立滑动调整，也可根据加工需求联动锁紧，钳口表面做了细密的齿形防滑处理，夹紧时能嵌入工件表面0.02-0.05mm，避免大切削量进给时工件出现位移窜动；钳身内部采用丝杆传动结构，传动副做了淬硬处理，长期反复夹紧松开也不会出现明显的间隙累积，重复定位精度可控制在0.01mm以内，满足精密加工的装夹公差要求。基座两侧设计有对称的安装沉孔，可配合T型螺栓直接固定在机床工作台上，安装时无需额外制作过渡连接板，钳身底面的定位键槽可与工作台T型槽配合找正，初次安装的找正时间比普通组合式虎钳缩短60%以上。

　　设计思路上，这款虎钳没有采用分体式双钳拼接的结构，而是将导轨基座做成一体化的铸铁件，经过时效处理消除内应力，避免长期使用后基座出现变形导致两个钳身的平行度超差；两个钳身的夹紧丝杆独立设置，可根据两个工位的工件尺寸差异单独调整夹紧行程，也可通过中间的锁紧块将两个钳身联动，实现长尺寸工件的跨工位装夹，拓展了虎钳的装夹适配范围。钳口部分采用可更换式设计，当齿形磨损后可直接松开固定螺丝更换新钳口，无需整体报废虎钳，降低了工装的长期使用成本；丝杆端部设计有标准的方头接口，可配套普通棘轮扳手快速夹紧，也可加装液压或气动夹紧模块实现自动化装夹，适配自动化加工单元的升级需求。

　　从安装边界与尺寸适配来看，这款虎钳的基座宽度控制在常规数控铣床工作台的T型槽间距范围内，安装后不会超出工作台的有效行程区间，两个钳口的最大张开距离可覆盖常见小型零件的装夹尺寸，钳身高度经过优化，装夹工件后刀具的Z向行程不会出现干涉，加工时主轴不会碰到钳体边缘。在实际选型配套时，需要确认机床工作台的T型槽宽度与虎钳底部定位键的尺寸匹配，同时根据常加工工件的高度选择对应钳口高度的配置，避免钳口过高导致刀具悬伸过长影响加工刚性。这类双工位虎钳相比两个独立单虎钳并排安装的方案，整体刚性更好，两个工位的平行度、等高一致性在出厂时就已经完成配磨校准，不需要操作人员现场反复调整两个虎钳的位置精度，装夹一致性更有保障，在批量零件的连续加工中能有效减少因装夹偏差导致的零件尺寸超差问题。日常使用中，只需定期向导轨面与丝杆传动副加注润滑油，清理切削时掉入导轨缝隙的铝屑、铁屑，就能长期保持稳定的装夹精度，不需要复杂的维护操作，是数控加工工序中性价比很高的通用装夹工装。
