三菱NF400-SWU三极塑壳断路器结构

　　这款三极塑壳断路器主要面向低压配电系统的终端与支路保护场景，常见于工业厂房配电柜、商业楼宇配电间、生产设备动力进线端等位置，承担线路过载、短路及欠压故障的分断保护职责，避免故障电流对后端用电设备、线缆造成不可逆的烧损，同时可作为线路的不频繁手动通断开关使用，满足日常运维中分段断电检修的操作需求。从结构设计来看，整体采用模块化塑壳封装思路，外壳主体为高强度阻燃热固性塑料，侧边搭配金属补强框架，既能够保证分断大电流时的结构强度，抵御内部电弧冲击带来的压力，也能实现带电部件的全封闭隔离，避免运维人员误触带电部位，适配粉尘、轻度潮湿的常规工业安装环境。进出线端均采用三极并排的接线铜排设计，每相接线位预留标准安装孔位，

　　可直接匹配对应载流量的铜排或接线端子，无需额外加工转接件；上下接线端的黄色绝缘挡板为可拆卸结构，安装时可根据接线方向调整挡板位置，增大带电体与外壳、相邻相之间的爬电距离，降低相间短路风险。操作机构位于壳体正面中部，采用扳把式手动操作结构，分合位置有清晰的行程卡位，合闸状态下扳把处于上位，分闸及故障脱扣时扳把自动跳至中位，运维人员可直接通过扳把位置判断断路器工作状态，无需额外加装状态指示件。内部脱扣系统采用热磁式脱扣原理，热脱扣元件匹配线路长期过载的电流发热特性，当线路电流长时间超过额定载流量时，双金属片受热形变触发脱扣机构；磁脱扣元件则针对短路大电流的瞬时电磁吸力设计，可在短路电流峰值出现前快速分断触头，

　　将故障影响范围控制在最小区间。从安装边界来看，该断路器为固定式安装结构，背部预留标准安装孔位，可直接固定在配电柜内的安装梁或安装板上，三相进出线端的孔位间距符合低压配电行业的通用安装规范，替换同规格旧断路器时无需重新调整母排开孔位置，能够大幅缩短现场改造的停机时长。整体外形的宽度、高度、深度尺寸适配400A电流等级的常规安装空间，壳体侧面预留的扩展槽位可后期加装辅助触头、分励脱扣器、报警触头附件，实现远程分闸、状态信号远传等拓展功能，满足不同配电场景的智能化改造需求。触头系统采用银基合金材质，分合闸过程中具备良好的耐电弧烧蚀性能，可保证额定寿命内的接触电阻稳定，避免长期运行后触头过热引发的故障；灭弧室采用栅片式结构，

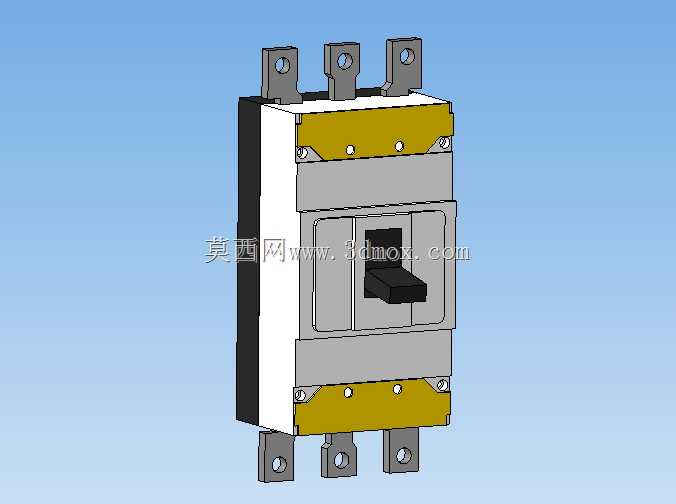

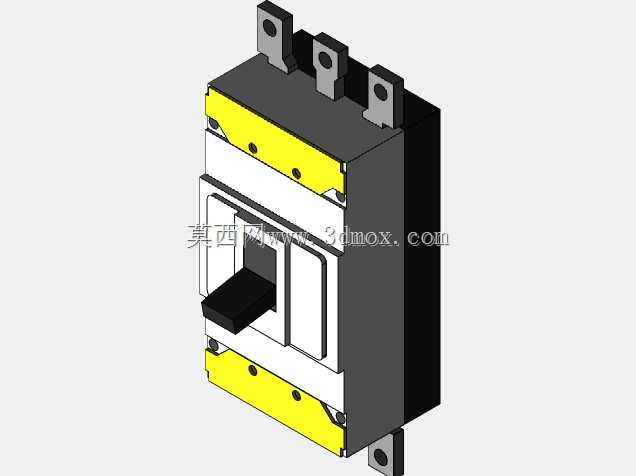

　　分断故障电流时产生的电弧可被金属栅片快速切割、冷却、熄灭，防止电弧飞出引发相间或对地短路。在三维建模层面，该模型完整还原了断路器的外部装配关系，各部件的配合间隙、安装孔位尺寸、操作件的活动行程均按照实物比例还原，可直接用于配电柜的三维布局设计、安装干涉检查，也可作为低压配电教学的演示模型，帮助设计人员直观了解塑壳断路器的外部结构与安装要求，减少现场安装时的尺寸匹配错误。
