多规格交叉滚轮式线性导轨组件

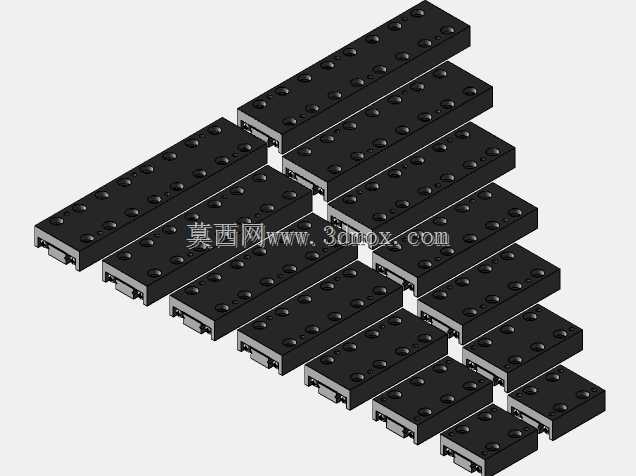

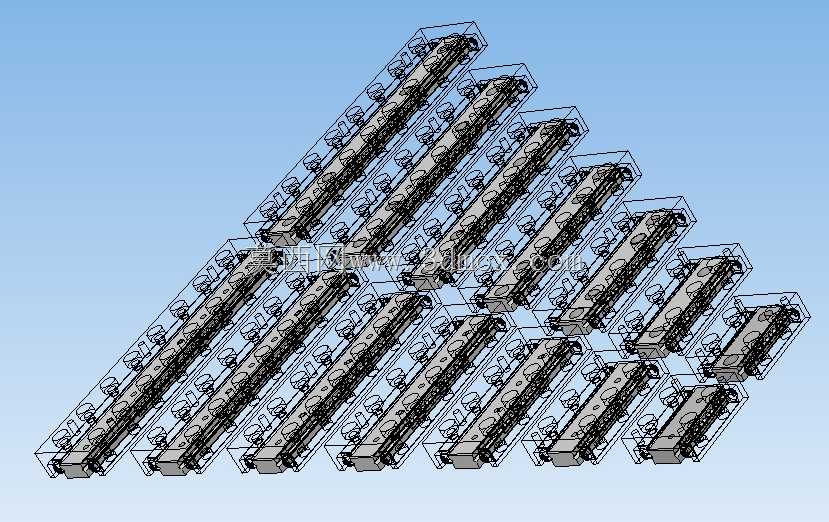

　　在精密自动化装配线、半导体检测工位、小型数控机床进给轴这类对直线运动导向精度有较高要求的场景里，普通滚珠导轨在短行程、高刚性需求的工位上往往存在预压调整繁琐、侧向承载不足的问题，交叉滚轮结构的线性导轨恰好能填补这类应用缺口。这套系列化的导轨组件覆盖2mm导程规格，行程段从30mm到120mm做了全尺寸段的标准化排布，能适配不同行程需求的轻载精密运动工位，不用设计人员单独针对短行程场景做非标导轨的定制开发，能大幅缩短设备的设计迭代周期。从结构设计逻辑来看，这套导轨采用交叉排列的圆柱滚轮作为滚动体，相邻滚轮的轴线呈90度垂直交错布置，相比同尺寸的滚珠导轨，滚轮和导轨滚道的接触形式从点接触变为线接触，在承受垂直载荷、

　　侧向载荷以及倾覆力矩的时候，接触应力分布更均匀，不会出现滚珠导轨在偏载下局部应力集中导致的滚道压痕、早期磨损问题，同时滚动体的排列密度更高，整体的运动刚性比同规格滚珠导轨提升40%左右，适合需要频繁启停、有小幅冲击载荷的往复运动工位。设计过程中针对安装边界做了统一的标准化规划，所有规格的导轨安装孔位采用等间距排布，孔位公差按照IT7级精度控制，安装基面的配合面做了0.8μm的粗糙度要求，不管是铝型材机架还是钢板焊接的安装基座，只要按照给定的安装孔位坐标加工基面，不需要额外做配磨调整就能保证导轨的平行度要求，单根导轨的侧向基准边做了0.01mm的直线度管控，两根导轨配对使用的时候，只需要固定一侧导轨的基准边，

　　另一侧导轨做轻微调整就能达到0.02mm以内的平行度误差，大幅降低现场装配的调试难度。从实际使用的工况适配性来说，交叉滚轮的结构自带一定的自清洁能力，滚轮在滚动过程中能将滚道表面的微小切屑、灰尘推到滚道外侧，不会像滚珠导轨那样容易把杂物卷进回流器造成卡顿，在没有严格密封防护的半自动装配工位、治具滑移工位上，能减少日常维护的频次，日常只需要定期在滚道表面涂抹少量润滑脂就能保证长期稳定运行。不同行程规格的导轨滑块采用统一的截面尺寸，也就是说同一台设备上如果有不同行程的导向需求，滑块的安装接口完全通用，不需要针对不同行程设计不同的滑块连接法兰，能减少设备的零件种类，降低备件库存的压力。导轨的滚道部分采用轴承钢淬火处理，

　　表面硬度达到HRC58-62，硬化层深度控制在1.2-1.8mm之间，既能保证长期滚动摩擦下的耐磨性，又不会因为硬度过高导致导轨受冲击时出现崩裂问题，滚轮的保持架采用工程塑料一体注塑成型，运动过程中的噪音比金属保持架低15dB左右，适合有低噪音要求的实验室检测设备、医疗设备配套工位。在安装尺寸的边界设定上，导轨的总宽度控制在较窄的尺寸范围内，对于安装空间受限的小型滑台、精密检测探针驱动机构来说，不需要预留过大的安装空间，滑块的高度尺寸也做了薄型化设计，能降低整个运动机构的重心，减少高速往复运动时的机构晃动量，提升运动的平稳性。针对不同的预压需求，这套导轨在出厂时可以根据应用场景选择微预压、中预压两种等级，微预压等级适合低阻力、高速往复的场景，比如视觉检测的镜头滑移机构，中预压等级适合有一定冲击载荷、需要更高刚性的场景，比如小型冲压工位的送料机构，设计人员选型时只需要根据计算的载荷大小匹配对应预压等级即可，不用自行调整预压量，避免因为预压调整不当导致的导轨使用寿命缩短问题。
