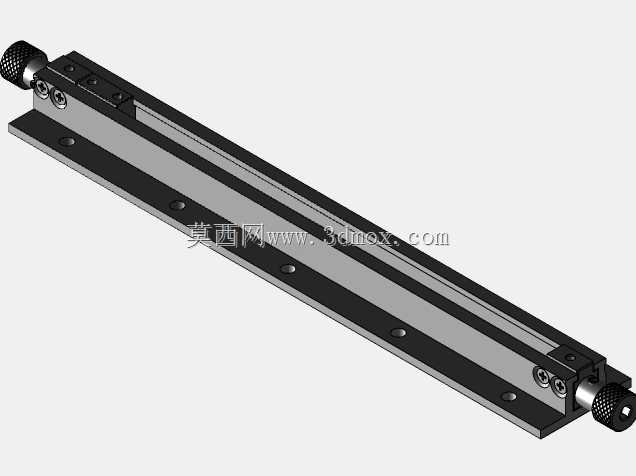

带手动驱动的170mm行程线性运动单元

　　这款手动驱动的线性运动单元，核心滑动行程设定为170mm，属于小型手动位移执行机构，在各类非自动化的工装调试、实验室设备调节、小型专机工位进给场景中有着非常广泛的应用。不同于电动、气动驱动的直线模组，该单元完全依靠手动输入动力完成滑台的位移控制，不需要外接气源、电源以及配套的控制元件，整体结构紧凑，安装维护门槛极低，非常适合没有动力源接入、需要频繁手动微调位置、进给速度无严格要求的作业场景。

　　从结构设计逻辑来看，该单元采用经典的滑动导向搭配手动驱动的布局，驱动端设置手动操作部件，操作人员通过转动或者扳动驱动部件，即可将手动输入的旋转运动转化为滑台的直线往复运动，传动副的设计充分考虑了手动操作的手感，传动阻尼设置在合理区间，既不会因为阻尼过大导致操作费力，也不会因为阻尼过小出现滑台自行窜动的问题，在任意行程位置都可以保持稳定的锁止状态，不需要额外增加锁紧机构就能满足位置固定的需求。导向部分采用适配170mm行程的导向结构，滑台在全行程范围内的运动直线度经过校核，侧向承载能力可以满足小型工装、检测探头、夹具组件的安装使用需求，不会因为偏载出现卡滞、爬行的问题。

　　在安装边界方面，该运动单元的整体外形尺寸适配小型设备的安装空间，安装基面设置有标准的安装孔位，可以直接通过螺栓固定在设备台面、工装基板或者机架立面上，不需要额外加工复杂的安装转接结构。滑台的工作台面也预留了标准化的安装螺纹孔，用户可以根据自身需求直接安装对应的作业组件，比如检测传感器、小型夹具、打标头、点胶阀等作业部件，不需要对滑台本身进行二次加工改造。

　　实际应用中，这类手动直线运动单元常被用在小型检测设备的探头位置调节、工装夹具的工件位置微调、教学实验台的位移演示机构、小型专机的手动进给工位上，比如在一些非标检测工装中，需要操作人员根据不同规格的工件手动调整检测头的位置，该单元就可以精准完成位置调整并保持稳定；在教学实训场景中，该单元可以直观展示旋转运动转直线运动的传动原理，同时可以让学生手动操作感受直线传动的运动特性；在一些小型维修工位上，该单元可以作为手动进给的滑台，搭载打磨、钻孔等小型动力头，完成小型零件的手动加工作业。

　　设计过程中充分考虑了手动操作的人机工程学，驱动部件的操作位置设置在便于人员操作的高度，操作力控制在成年人单手可以轻松操作的范围内，全行程运动过程无死点，滑动面的润滑结构设计合理，日常维护只需要定期在导向面涂抹润滑脂即可，不需要复杂的保养流程。整体结构没有易损的电子元件，使用寿命完全取决于机械结构的磨损情况，在正常使用工况下可以长期保持稳定的运动精度，不会因为长期放置出现电气元件老化失效的问题，对于使用频率不高、需要长期备用的工位来说，相比电动驱动的直线模组有着更高的可靠性和更低的使用成本。

　　该运动单元的运动精度可以满足大多数常规工业场景的调节需求，重复定位精度可以控制在手动调节可接受的范围内，对于不需要高精度自动进给、只需要手动调整到目标位置并固定的场景，该结构的性价比远高于自动化直线模组，同时也避免了自动化模组需要调试参数、排查电气故障的麻烦，一线操作人员不需要经过专门的培训就可以快速上手使用。在结构细节上，驱动部分设置有限位结构，滑台运动到行程两端时会被机械限位挡住，不会出现超行程脱开的问题，从结构根源上避免了操作失误导致的机构损坏，即使操作人员用力过大扳动驱动部件，也不会造成滑台脱出导向结构的故障。
