压铸金属盒侧壁成型模具结构设计

　　这套结构针对薄壁盒类压铸件的侧壁成型需求开发，日常应用在消费电子金属屏蔽盒、工业接线盒壳体、小型储能模块金属封装件的量产环节，这类压铸件普遍要求侧壁壁厚均匀、无缩孔拉伤、成型后平面度控制在0.1mm以内，才能满足后续装配时的密封、电磁屏蔽以及结构支撑要求。从实际生产逻辑出发，设计时首先要解决薄壁侧壁填充时的流道平衡问题，因为盒类侧壁属于狭长薄壁结构，金属液充型时如果进料位置不合理，很容易出现冷隔、缺料，甚至在侧壁转角处产生卷气缺陷，这套结构将进料口设置在模架对应型腔的侧下方，配合分型面处的排气槽布局，能让金属液沿着侧壁延伸方向平稳充型，避免正面冲击型腔壁造成的粘模问题。整套模架采用标准三板式压铸模架结构，

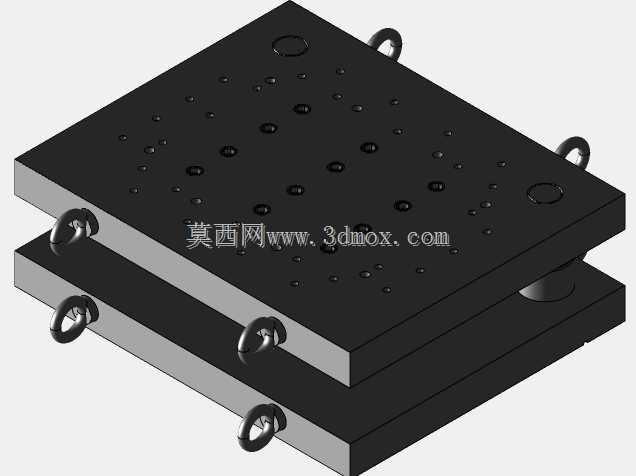

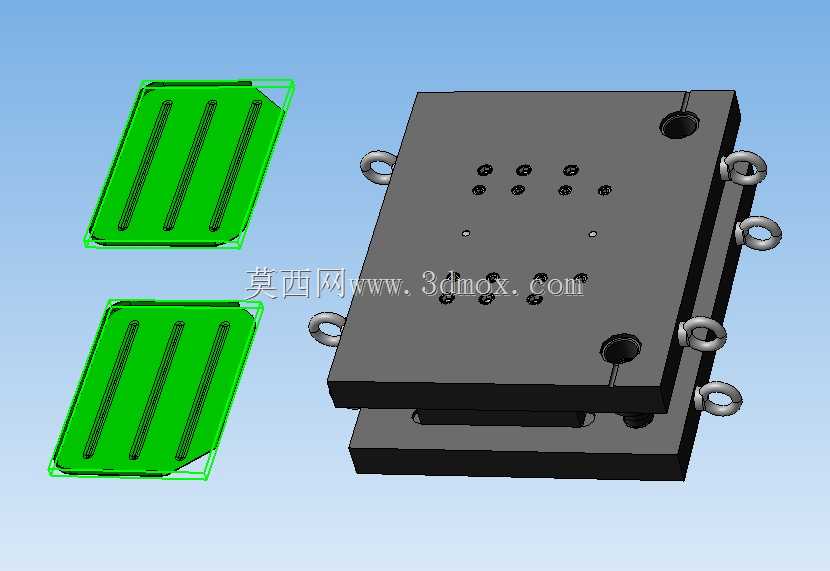

　　上下模座的厚度匹配常用280吨冷室压铸机的安装参数，模座四周设置的吊环孔完全符合车间吊装作业的承重要求，合模时的导柱导套配合间隙控制在0.02mm以内，保证上下模型腔的同轴度，避免合模错位造成的侧壁壁厚不均问题。型腔部分直接对应金属盒的两个侧壁成型工位，一次合模可成型两件侧壁结构，有效提升量产效率，型腔表面做了氮化处理，表面硬度达到HRC58以上，能承受高温金属液的长期冲刷，减少生产过程中的抛光维护频次。考虑到侧壁结构存在侧向的凹槽与加强筋特征，结构中预留了侧抽芯机构的安装位置，抽芯行程刚好覆盖侧壁侧向特征的脱模距离，不会因为抽芯行程过长造成生产周期延长，也不会因为行程不足导致脱模时拉伤工件侧壁。

　　冷却水道的布局沿着型腔侧壁的延伸方向排布，距离型腔表面的距离保持在15-20mm之间，保证成型过程中型腔各区域温度均匀，避免侧壁不同位置冷却速率不一致导致的变形问题。实际生产中，这套结构适配的压铸件侧壁壁厚在1.2-1.8mm区间，侧壁高度最大可支持60mm的盒类零件成型，安装时模架的定位槽与压铸机工作台的定位止口完全匹配，不需要额外做转接板就能直接上机，锁模力的受力点均匀分布在模座的四个受力角，不会因为长期生产造成模架变形。顶出机构采用顶杆与顶块结合的方式，顶出位置避开侧壁的外观面与装配配合面，顶出行程设置在30mm，刚好能让成型后的工件完全脱离型腔，不会出现顶出痕迹影响后续的表面处理工序。在设计细节上，分型面的贴合面做了0.

　　05mm的溢料槽设计，能将充型过程中产生的冷料、氧化皮导入溢料槽，避免这些杂质进入型腔造成侧壁表面的夹渣缺陷，同时溢料槽的位置不影响工件的正常成型，后续去除飞边时可以一次性修剪完成，不会增加后工序的加工量。针对压铸生产中常见的粘模问题，型腔的脱模斜度设置在1.5度，侧壁的加强筋位置脱模斜度适当加大到2度，既不会因为斜度过大造成工件尺寸超差，也能保证脱模顺畅，减少生产过程中的工件顶裂风险。
