铸造生产用方形分段式砂箱结构设计

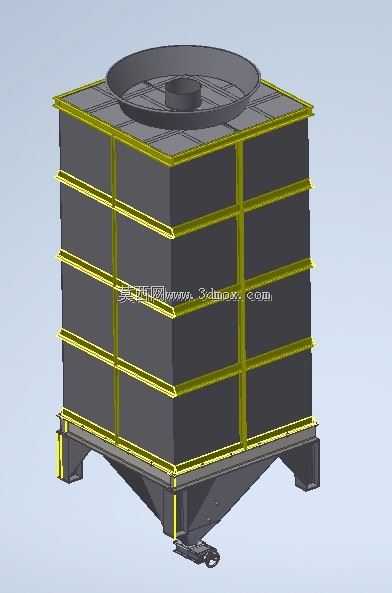

　　在砂型铸造的生产现场，砂箱是贯穿造型、合箱、浇注、落砂全流程的核心承载工装，这套方形分段式砂箱的结构设计，完全围绕中大尺寸铸件的批量生产需求展开，适配粘土砂、树脂砂等多类砂型工艺的使用场景。从实际生产的痛点出发，常规整体式大尺寸砂箱在造型起模、砂型烘干、吊运周转的过程中，很容易出现砂型挤压变形、箱壁刚度不足导致的跑火问题，这套砂箱采用多层分段堆叠的结构逻辑，将整体砂箱拆分为四个等高度的箱段单元，既可以根据铸件的实际高度灵活增减箱段数量，适配不同高度规格的铸型需求，也能在造型过程中分层填砂、分层舂实，有效降低大深度砂型的舂实难度，避免砂型上下紧实度不均带来的铸件尺寸超差、夹砂结疤等缺陷。箱壁的加强结构采用纵横交错的加强筋布局，

　　沿箱体外周设置多道环形水平加强筋，同时在四个箱角、箱壁中分位置设置垂直加强筋，筋板的厚度与箱壁厚度按照1:1.2的比例匹配，在保证整体刚度的前提下尽可能控制箱体自重，降低吊运过程的载荷消耗，同时减少砂箱在反复受热、冷却过程中的热变形量，延长工装的使用寿命。砂箱顶部设置的环形定位凸台与浇注口集成结构，直接在箱顶预留了浇注系统的安装定位面，省去了合箱后额外开设浇口杯的工序，凸台的内径尺寸匹配常规规格的浇口套，能够保证浇注过程中金属液的注入路径稳定，避免冲砂问题。底部的锥形集料斗结构是这套砂箱的差异化设计点，区别于常规平底砂箱的落砂方式，锥形斗底部设置可开合的卸料闸门，在落砂工序中不需要将砂箱整体翻转，

　　只需要开启底部闸门就能完成型砂的初步排出，大幅降低落砂的操作难度与吊运风险，四个支脚的高度预留了叉车转运、托盘承接的空间，支脚的位置与车间常规叉车的叉齿间距匹配，同时支脚底部设置了定位凹槽，能够与地面的定位块配合，在造型工位实现快速定位，不需要反复调整箱体位置。箱段之间的连接采用定位销加锁紧卡扣的组合结构，每个箱段的结合面都加工有定位销孔，相邻箱段通过两个对角布置的定位销实现精准对位，配合侧面的快速锁紧卡扣，能够在1分钟内完成单段箱节的拼接或拆卸，拼接后的结合面间隙控制在0.1mm以内，避免浇注过程中出现金属液渗漏的跑火问题。从安装边界来看，这套砂箱的整体外廓尺寸适配车间现有5吨级行车的吊运范围，

　　支脚的跨距能够匹配常规的振动落砂机台面尺寸，不需要对现有生产设备做额外改造即可直接投入使用，箱体的内壁做了倒圆角处理，避免起模过程中刮蹭砂型表面，外壁的加强筋同时作为吊运的着力点，不需要额外焊接吊耳，减少应力集中带来的箱体开裂风险。在实际使用场景中，这套砂箱既可以用于机床床身、大型泵体这类中大尺寸铸铁件的生产，也可以通过增减箱段适配小型阀体、壳体类铸件的造型需求，分段式的结构也方便砂箱的存储与转运，闲置时可以将箱段拆解叠放，大幅减少仓储空间的占用。设计过程中充分考虑了铸造车间的高温、多粉尘的作业环境，所有活动连接部位都做了防砂间隙设计，避免型砂嵌入导致的卡扣卡滞，箱体材质选用常规的铸钢材质，焊接后做去应力退火处理，能够承受反复的热冲击，长期使用的变形量控制在允许的公差范围内。
