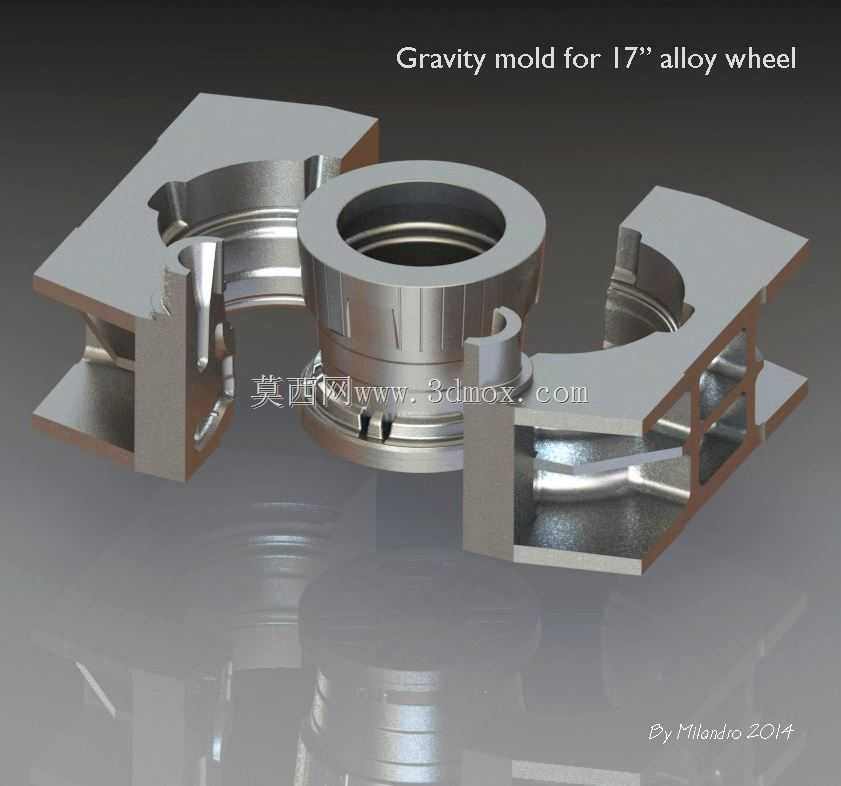

17寸铝合金车轮重力铸造模具结构

　　这套模具面向乘用车辆铝合金轮毂的重力铸造生产场景，适配17英寸规格铝合金车轮的批量成型工序，是轮毂铸造生产环节的核心成型工装。重力铸造工艺在铝合金轮毂生产中应用广泛，依靠金属液自身重力填充模腔，模具的结构合理性直接决定轮毂毛坯的成型质量、内部致密度与后续加工余量。

　　从结构设计来看，模具采用分模组合式结构，对应轮毂的轮辋、轮辐、中心安装位的成型需求拆分模体，合模后形成完整的轮毂成型腔。模体的分型面设置贴合轮毂的外形轮廓特征，既保证金属液填充时的流道顺畅，也兼顾开模取件的操作便利性，避免取件过程中拉伤毛坯表面。模具的浇道设置匹配重力铸造的充型逻辑，金属液从浇口进入后可平稳填充整个模腔，减少卷气、夹渣等铸造缺陷的产生概率，模体内部预留的排气结构可在充型过程中顺利排出模腔内的空气，避免轮毂毛坯出现气孔缺陷。

　　模具的成型面完全贴合17寸轮毂的外形尺寸，轮辋部位的成型面严格匹配轮辋的轮廓曲线与安装边尺寸，轮辐部位的成型腔对应轮毂的辐条造型，中心孔位的成型结构保证轮毂中心安装位的尺寸精度，减少后续机加工的余量。模体的壁厚设计经过热传导计算，保证铸造过程中模温分布均匀，避免因局部冷却速度差异导致轮毂毛坯出现缩松、变形等问题，模具的锁紧结构保证合模后的模腔密封性，防止金属液从分型面溢出产生飞边，降低后续清整工序的工作量。

　　在实际生产应用中，这套模具安装在重力铸造工作台上，合模后完成铝合金液的浇注，待金属液冷却凝固达到开模温度后，分模机构带动模体拆分，即可取出成型的轮毂毛坯。模具的导向结构保证反复合模的对位精度，避免长期生产中出现模腔错位导致的毛坯尺寸超差，模体的材料选用耐热模具钢，可承受反复的高温浇注与冷却循环，具备足够的使用寿命，适配轮毂批量生产的连续作业需求。

　　设计过程中充分考虑了生产操作的便利性，模体的拆分结构预留了足够的取件操作空间，浇口与冒口的位置设置兼顾补缩效果与后续去除的便利性，冒口的尺寸设计保证对轮毂厚大部位的补缩，避免厚大截面处出现缩孔缺陷。模具的冷却系统布局对应轮毂不同部位的壁厚差异，通过控制不同位置的冷却速度，实现轮毂毛坯整体的顺序凝固，进一步提升毛坯的内部质量，降低废品率。这套模具的结构设计兼顾了成型精度、生产效率与使用寿命，可稳定产出符合尺寸要求的17寸铝合金轮毂毛坯，适配乘用车辆轮毂的量产需求。
