集成杆导向结构双气缸三维设计

　　在自动化产线的工件夹持、短行程往复推送工位中，普通气缸往往需要额外搭配导向轴、直线轴承等附属结构来抵消活塞杆受径向载荷产生的偏转，不仅占用安装空间，也会提升装配调试的复杂度，这款集成杆导向装置的双气缸正是针对这类场景开发的一体式气动执行元件。从结构设计逻辑来看，这款气缸将两组平行的活塞杆与导向机构做了集成化处理，缸体本身就承担了导向支撑的功能，无需用户额外设计导向安装结构，输出端的负载可以直接安装在气缸端部的安装板上，大幅缩减了气动执行单元的整体安装体积。从实际使用场景出发，这类带集成导向的双气缸常被用在轻工包装设备的料仓挡料、电子制造产线的工件顶升、小型工装的夹紧定位等工位，这些场景普遍要求执行元件具备一定的抗径向负载能力，

　　同时安装空间紧凑，不允许布置过多的附属导向结构。这款气缸的导向结构与缸体采用一体化加工的思路，两组活塞杆平行布置，配合缸体内部的导向支撑结构，在伸出和缩回的全行程范围内，都能保证输出端的运动直线度，避免普通单活塞杆气缸受侧向力时容易出现的活塞杆卡顿、密封件偏磨漏气等问题，有效提升元件的使用寿命。从安装边界来看，这款气缸的顶部设置了带安装孔的一体式安装板，可以直接通过螺栓固定在设备的安装基板上，缸体侧面预留了标准的气动接口，用户在配管时无需额外设计转接结构，两个气口分别对应气缸的伸出和缩回动作，接入常规的气动控制系统即可实现往复动作。在结构细节上，双活塞杆的设计相比单活塞杆结构，具备更大的输出端接触面积，

　　在推送平面类工件时可以保证受力均匀，不会出现单点施力导致的工件歪斜问题；集成式的导向结构省去了外部导向件的装配公差累积，气缸的运动重复精度可以控制在较小的范围内，满足多数自动化工位的定位精度要求。从设计合理性角度分析，这款气缸将导向结构内置在缸体结构中，相比外部加装导向轴的气缸组件，整体刚性更好，在承受一定的偏心负载时，导向结构的受力可以直接传递到整个缸体上，不会出现局部应力集中导致的结构变形；缸体的外形采用规整的矩形截面设计，方便用户在设备布局时做空间排布，不会出现圆形缸体安装时需要额外做防转定位的问题。在实际选型适配过程中，这类集成导向双气缸可以直接替换同行程、同缸径的普通气缸加外部导向的组合方案，

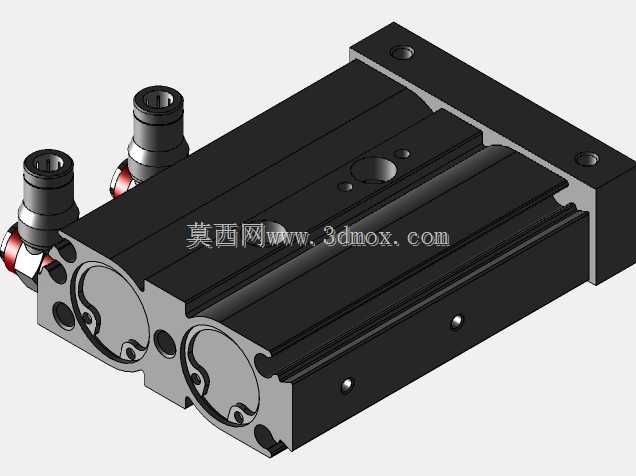

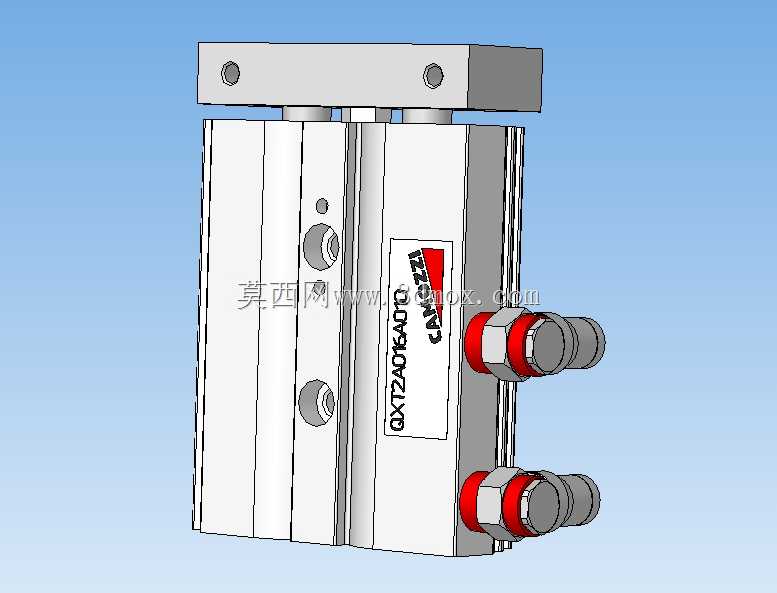

　　不需要修改原有设备的安装孔位和控制逻辑，对于设备的迭代升级来说适配成本很低。缸体上的气口采用标准的气动连接尺寸，和常规气动管路的接头可以直接适配，不需要定制特殊的转接接头，现场装配的效率更高。导向部分的密封结构和气缸的动密封做了协同设计，在保证导向滑动顺畅的同时，不会出现外部粉尘、切削液等杂质进入缸体内部的问题，能够适配多数普通工业生产环境的使用要求，不需要额外加装防护结构。从三维建模的角度来看，这款气缸的模型完整还原了缸体、活塞杆、端部安装板、气动接口等所有细节结构，各个部件的装配关系清晰，在做设备整体装配仿真时，可以直接调用该模型进行布局，检查安装干涉、行程范围是否满足设计要求，不需要再对模型做额外的细节修补。模型的各个安装面、安装孔的尺寸都按照实物的实际尺寸做了还原，在做工程图输出时，可以直接提取相关尺寸作为安装设计的参考，有效缩短设备设计阶段的选型建模周期。
