集成链轮结构的轴装式安全离合装置

　　在链式传动的重载输送、自动化生产线驱动、包装机械主传动等场景中，传动链的过载故障一直是设备运维的核心痛点——一旦出现末端卡滞、负载突变，很容易直接打坏链轮、扭断传动轴甚至烧毁驱动电机，传统的剪断销式保护结构更换耗时长，恢复生产的停机成本极高，这类集成链轮的安全离合器就是针对这类痛点开发的传动保护部件。

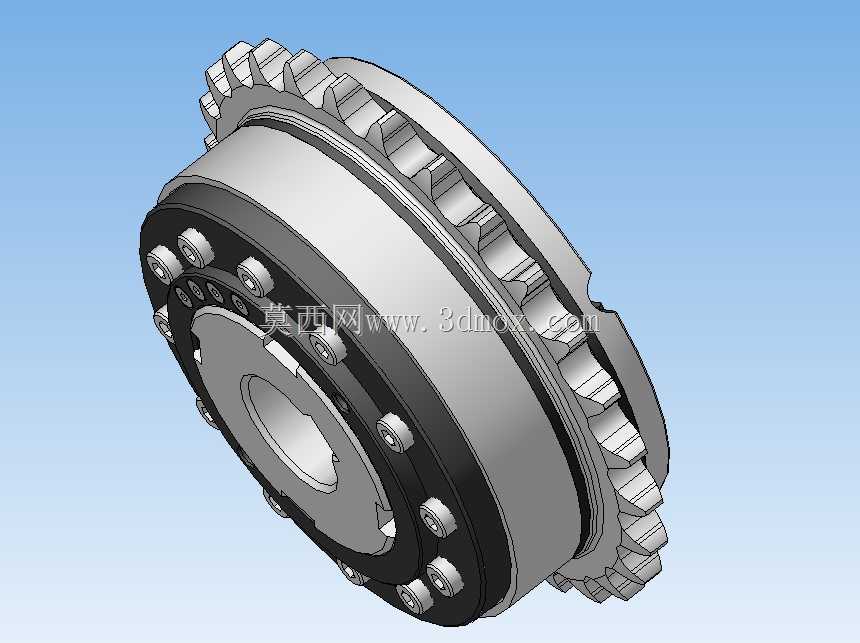

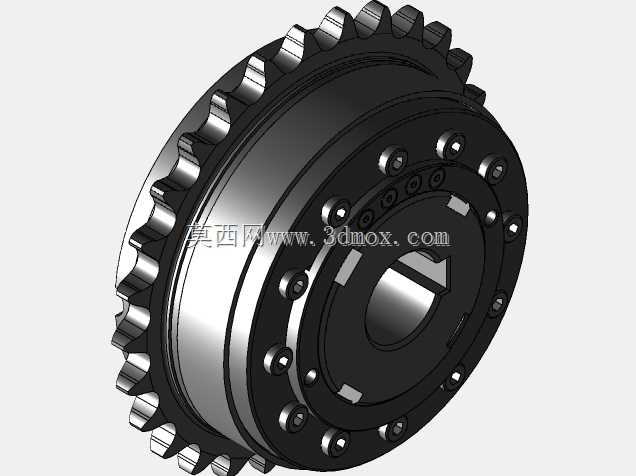

　　从结构设计逻辑来看，这款离合装置直接将传动链轮与离合本体做了集成化设计，没有采用传统“链轮+独立离合器+轴套”的分体拼接结构，省去了链轮与离合器之间的键连接、定位套等冗余零件，既压缩了轴向安装尺寸，也消除了分体装配带来的同轴度误差、连接键剪切失效等潜在风险。适配的轴孔直径为60mm，可直接穿装在对应直径的设备传动轴上，通过轴端的锁紧结构完成轴向定位，不需要额外加工复杂的安装法兰，现场装配时只需要保证轴的尺寸公差、端面垂直度符合安装要求即可，对设备改造场景的适配性很强。

　　配套的链轮参数为28齿20A规格，完全符合ISO 606-94链条传动标准，可直接匹配市面上通用的20A单排工业链条，不需要单独定制非标链轮，替换成本很低。离合本体的扭矩传递结构采用周向均布的弹性压紧组件，通过外圈的一圈紧固螺栓调整压紧力，可根据实际工况的额定负载精准设定脱开扭矩：当传动负载超过设定阈值时，链轮与轴连接部分会自动打滑脱开，切断动力传递路径，避免冲击载荷传导到后端的驱动部件与执行机构；当负载恢复正常后，可自动复位恢复扭矩传递，不需要人工拆解更换易损件，大幅降低故障后的恢复时间。

　　从安装边界来看，整个装置的径向尺寸围绕链轮齿顶圆做了紧凑化设计，离合器本体的外径略小于链轮齿顶圆直径，不会额外占用径向安装空间，周边布局机架、护罩时只需要预留链轮的包角空间、链条张紧调节余量即可。轴向尺寸上，因为集成了链轮结构，整体轴向长度比分体式结构缩短近三分之一，对于安装空间局促的设备主轴端、减速电机输出端非常友好，不需要额外加长轴伸或者加装过渡连接盘。

　　在实际工况适配中，这类离合装置尤其适合频繁启停、负载波动大的链式传动场景，比如物流分拣线的驱动端、木材加工设备的进料链传动、自动化仓储的堆垛机行走传动等位置。设计时需要注意，扭矩设定值要匹配驱动电机的额定输出扭矩与链条的最小破断载荷，既不能设定过低导致正常传动时频繁打滑，也不能设定过高失去过载保护的意义；同时安装时要保证链轮与传动链的共面度，避免偏载导致链轮齿面异常磨损、离合器偏磨打滑。另外，离合器的压紧螺栓调整完成后要加装防松垫片，避免设备运行过程中螺栓松动导致压紧力变化，出现扭矩漂移的问题。

　　从三维建模的角度来看，这类集成式部件的建模需要重点关注几个配合关系：一是轴孔与传动轴的配合公差，一般选用H7/k6的过渡配合，保证传递扭矩时不会出现轴孔相对窜动；二是链轮齿形的建模要严格符合ISO 606的齿形标准，避免加工后出现链条啮合卡滞、跳齿的问题；三是周向均布的压紧组件要保证位置度公差，每个压紧点的压力均匀，避免打滑时出现偏磨、局部烧蚀的情况；四是离合器的摩擦副接触面要保证平面度与表面粗糙度，保证扭矩传递的稳定性与脱开动作的灵敏度。整个装置的所有外露棱角都做了倒角处理，既避免装配时划伤操作人员，也减少了应力集中点，提升部件的疲劳寿命。
