双轨同步带直线传动模组结构设计

　　这套双轨同步带直线传动结构，在3C电子组装、光伏组件搬运、包装线物料移送这类长行程轻载工位上适配性很强，相比丝杆传动的同行程模组，它的运行噪音更低，高速往复工况下的发热控制表现更好，日常维护只需要定期检查带体张紧度，不需要频繁做润滑养护，很适合多工位排布的自动化产线做水平方向的点位移送。

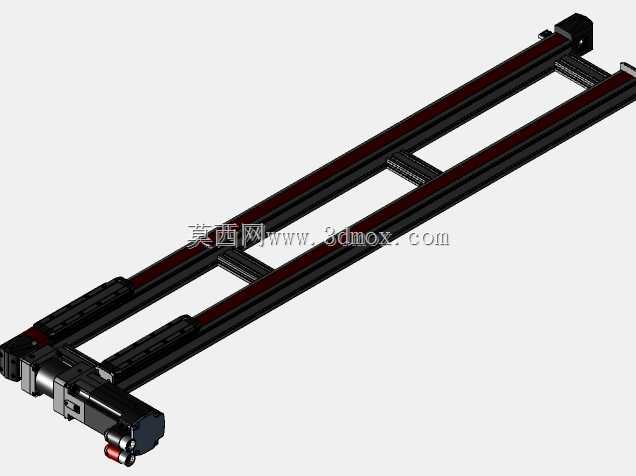

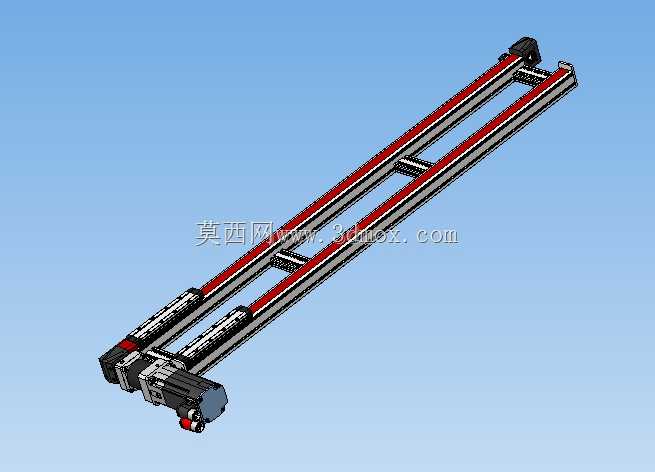

　　从结构设计逻辑来看，主体承载框架采用40×40mm规格的工业铝型材搭建，两根平行型材作为导轨安装基准，型材本身的槽道可以直接嵌入T型螺母做安装固定，不需要额外做焊接或者打孔攻丝，不管是单模组独立安装，还是多模组拼接成XY十字运动平台，都能快速调整安装位置，适配不同的工位布局需求。主动端集成了驱动安装位，可以直接匹配标准伺服电机的安装法兰，电机输出轴通过同步轮把动力传递给带齿同步带，带体和移动平台做刚性压接固定，主动轮转动时就能带动平台沿着导轨做直线往复运动。

　　这套结构额外配置了第二个被动平台，两个平台可以根据工艺需求做独立或者联动的行程设置，比如在物料分拣工位，一个平台负责上料取件，另一个平台同步完成下料放件，能把单模组的工位节拍压缩近一半，不需要额外增加一套传动结构就能提升工位效率。导轨部分采用内嵌式安装方式，把线性导轨完全藏在铝型材的安装槽内，既可以减少车间粉尘、切削碎屑落到导轨滚道上造成的卡滞磨损，也能压缩整个模组的横向安装尺寸，在设备内部空间比较局促的场景下也能顺利布置。

　　安装边界方面，模组的主动端因为要布置驱动电机和张紧调节机构，需要预留出电机长度加100mm左右的安装避让空间，被动端只需要预留50mm的端盖固定空间即可；模组的安装基面平面度建议控制在0.2mm每米范围内，避免铝型材基座被强行锁附后产生形变，导致导轨平行度超差，运行时出现卡顿或者带体偏磨的问题。同步带的张紧结构设计在主动端的安装座上，通过两个调节螺钉就可以调整带体张紧力，不需要拆解整个模组外壳，现场调试的时候可以根据负载重量和运行速度灵活调整张紧度，既避免张紧力过大导致带体和轴承过早磨损，也防止张紧力不足出现高速启停时的丢步、平台定位偏移问题。

　　移动平台的安装面预留了标准的螺纹孔阵列，可以直接加装气动夹爪、真空吸盘、视觉检测相机这类常用的执行元件，不需要额外做转接板加工，能减少设计阶段的非标件出图工作量。两个移动平台的侧面都设计了行程限位触发块，可以配合槽型光电开关做软限位和原点定位，防止平台运行超程撞到两端的端盖造成结构损坏。端盖部分采用工程塑料材质，既可以把同步轮、轴承这些转动部件完全封闭起来，避免操作人员误触转动部件造成安全隐患，也能阻挡大部分车间浮尘落到传动部件内部，延长整套结构的维护周期。

　　在实际选型适配的时候，这种同步带结构的模组更适合单平台负载在10kg以内、运行速度在1m/s到2m/s之间的长行程工位，如果是垂直安装的场景，需要额外加装抱闸机构防止断电后平台下坠，这套结构本身的水平安装刚性足够，只要安装基面的强度满足要求，1米行程下的重复定位精度可以控制在±0.1mm范围内，完全能满足大部分搬运、移送、检测类工位的精度要求，不需要选用成本更高的丝杆传动模组，能有效控制整台设备的硬件成本。
