轴装式大扭矩安全链离合传动组件

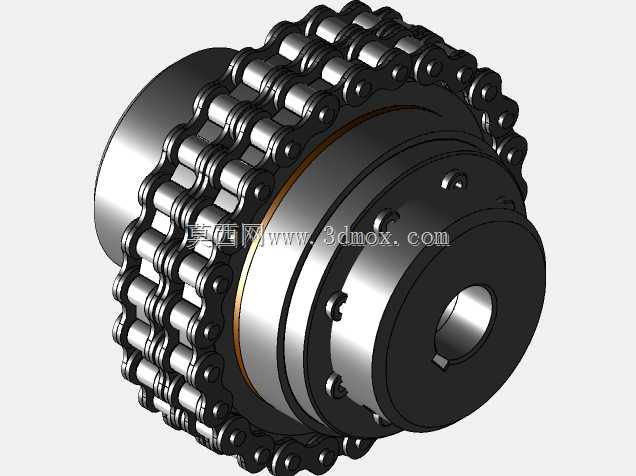

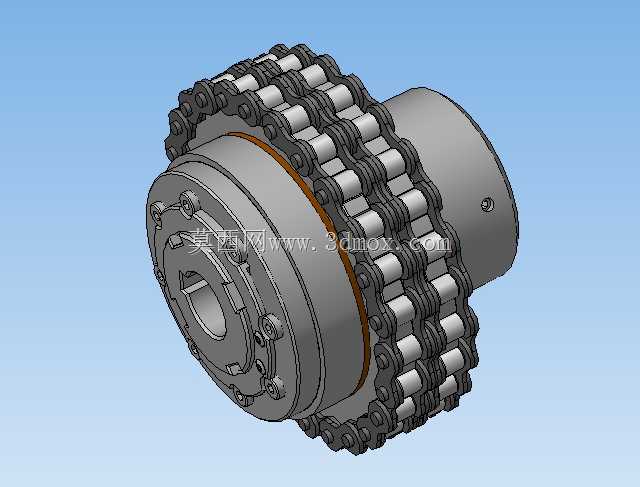

　　在自动化生产线、物流输送设备、包装机械以及重载传动系统的布局中，传动链的过载保护一直是结构设计环节需要重点考量的部分，这款适配50mm轴径的安全链离合器，正是针对这类需要兼顾大扭矩传递与过载脱开需求的场景开发的传动部件。不同于传统摩擦式安全离合器容易出现打滑磨损、扭矩衰减的问题，这款组件采用双排滚子链作为扭矩传递的核心载体，链轮与离合主体结合的结构，既保留了链传动可适应一定轴间偏移、传动比准确的优势，又集成了过载时自动脱开的安全保护功能，能在设备出现卡滞、负载突变超过设定阈值时，快速切断主动侧与从动侧的扭矩传递，避免电机、减速机以及下游执行机构因为过载出现轴系断裂、齿轮打齿、电机烧毁等故障。

　　从实际安装的边界条件来看，这款离合器采用轴装式结构，两端的轮毂分别适配主动轴与从动轴的安装，其中标注的d50mm为适配的轴径尺寸，安装时不需要额外搭建复杂的支撑机架，直接通过轮毂上的紧定螺钉或者键连接实现与轴的周向固定，轴向定位可以通过轴肩或者轴用挡圈完成，整体径向尺寸紧凑，不会占用过多的设备内部安装空间，适合在原有传动系统的改造升级中直接替换普通刚性联轴器，不需要对原有设备的轴系布局做大幅调整。设计过程中，扭矩传递能力的匹配是核心考量点，这款结构通过调整内置弹性压紧元件的预紧力，可以实现不同的过载扭矩设定，满足不同负载等级设备的保护需求，相比钢球式安全离合器，链传动结构的接触应力分布更均匀，在大扭矩工况下的抗冲击性能更好，能适应输送线、冶金辅助设备这类存在频繁负载波动的工作场景。

　　结构细节上，离合主体的外侧设置了扭矩调节的锁紧结构，调试人员可以根据设备实际运行的额定扭矩，调整压紧元件的预压缩量，设定精准的脱开扭矩值，当传递扭矩超过设定值时，内部的离合端面会产生轴向位移，带动链轮与主动侧轮毂脱开啮合，此时链条会随从动侧停止转动，主动侧可以继续空转，不会对传动链造成硬性冲击。双排滚子链的选型匹配了链轮的齿形参数，链节与链轮齿的啮合间隙控制在合理范围，正常传动过程中不会出现跳齿、异响的问题，同时链条本身具备一定的缓冲吸振能力，能降低轴系传动过程中的振动传递，改善整套传动系统的运行平稳性。

　　在设备选型适配过程中，需要注意安装时两轴的同轴度偏差控制在允许范围内，虽然链传动本身具备一定的补偿偏移能力，但过大的径向或者角向偏差会加速链条与链轮的磨损，也会影响离合器过载脱开的动作精度。日常维护环节，只需要定期给链条加注润滑脂，检查压紧元件的预紧力是否出现漂移，就能保证离合器长期稳定工作，相比液压式、电磁式的过载保护装置，这种纯机械结构的安全链离合器不需要额外的控制油路或者供电线路，结构可靠性更高，在粉尘、潮湿等相对恶劣的工业环境下也能稳定运行，不会因为环境因素出现保护功能失效的问题。

　　从传动效率的角度来看，这款离合器在正常接合状态下的扭矩传递损失极小，几乎和刚性链联轴器的传动效率相当，不会因为增加了过载保护功能就造成过多的能耗损失，适合在长时间连续运行的传动系统中使用。离合动作触发后，当设备的过载故障排除，只需要手动盘车或者点动设备，让内部的啮合齿重新对位，离合器就会自动恢复接合状态，不需要复杂的复位操作，能大幅缩短设备故障停机后的恢复时间，提升生产线的整体运行效率。在包装机械的分度输送机构、自动化立体仓库的堆垛机行走传动、木材加工设备的进给传动等场景中，这类安全链离合器已经有非常成熟的应用，能有效降低设备的故障维修率，减少核心传动部件的损坏概率。
