多行程规格交叉滚轮直线导轨结构

　　在精密滑台、半导体检测工位、小型自动化移栽机构、光学检测平台这类对导向精度、运行平顺性有较高要求的设备场景中，交叉滚轮式直线导轨的应用占比正在逐年提升，这类导轨不同于传统滚珠直线导轨的点接触承载形式，依靠交叉排布的滚轮在滚道内形成线接触，在同等安装截面下能承受更大的径向、反径向以及侧向载荷，同时因为滚动体是滚轮结构，运行过程中的摩擦阻力波动更小，低速进给时不会出现明显的爬行现象，很适合微米级进给的精密运动场景。

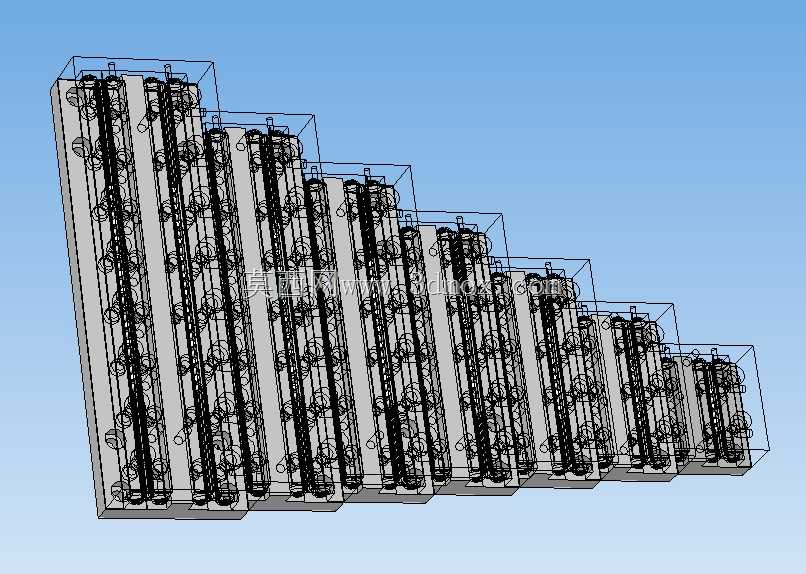

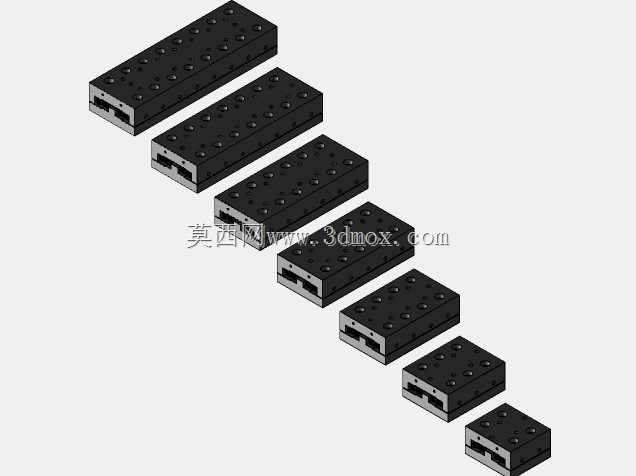

　　这套导轨结构覆盖了2mm导程规格下30mm到120mm的全行程段，不同行程的导轨本体采用统一的截面尺寸设计，安装孔位保持完全一致，设备设计人员在做同系列不同行程工位选型时，不需要重新调整安装基座的孔位布局，只需要根据实际需要的运动行程选择对应长度的导轨即可，能大幅缩短系列化设备的设计迭代周期。从结构设计逻辑来看，导轨的滚道采用90度V型对称布局，交叉排列的滚轮分别在两个相互垂直的滚道面上滚动，单个滚轮同时承担两个方向的载荷约束，不需要额外增加侧向导向块就能实现四个方向的等载荷承载，这种结构能有效压缩导轨的整体安装高度，在安装空间受限的紧凑设备内部，相比同载荷等级的滚珠导轨能节省至少30%的安装空间。

　　安装边界方面，这类导轨的基准侧安装面只需要按照IT7级精度加工即可满足使用要求，不需要像高精度滚珠导轨那样要求安装面达到IT5以上的加工精度，因为滚轮自身的预压调整结构可以补偿一定的安装面形位误差，降低设备基座的加工成本。导轨的滑块部分采用一体化加工成型，滚轮保持架采用耐磨工程塑料材质，运行过程中可以持续对滚轮滚道进行微量润滑，不需要频繁加注润滑脂，日常维护的工作量远低于传统滑动导轨。在实际设备装配过程中，这类导轨的预压可以通过侧部的微调螺钉进行调整，不需要更换不同尺寸的滚动体来实现预紧量的匹配，装配工人可以根据实际的运行阻力要求，在0到0.02C的预紧力区间内灵活调整，既可以满足轻载高速场景下的低阻力要求，也可以满足重载切削、硬接触移栽场景下的高刚性要求。

　　从应用适配性来看，这类交叉滚轮导轨不仅可以用在水平安装的直线运动工位，也可以在垂直安装、倒挂安装的场景下使用，因为滚轮和滚道之间的接触是线接触，接触刚度更高，在承受倾覆力矩的时候，不会像点接触的滚珠导轨那样容易出现滚动体脱离滚道的问题，在小型冲床的送料机构、点胶机的Z轴升降工位、视觉检测的X/Y轴移动平台上，都能看到这类导轨结构的应用。设计过程中针对不同行程的导轨，统一了端部的限位块安装尺寸，不管是短行程的30mm规格还是长行程的120mm规格，端部的缓冲垫、限位螺钉的安装位置都保持一致，设备做行程拓展的时候，只需要更换更长的导轨条和对应长度的滚轮保持架，滑块部分可以完全通用，进一步降低了系列化设备的备件库存压力。

　　滚道的表面处理采用了高频淬火加低温回火工艺，表面硬度可以达到HRC58-62，淬硬层深度控制在0.8-1.2mm之间，既保证了滚道的耐磨性能，又不会因为淬硬层过深导致导轨本体脆性增加，在承受冲击载荷的时候不容易出现崩裂问题。滚轮的外圈采用轴承钢制造，内部集成了微型深沟球轴承，滚轮的外圆面和滚道面的轮廓度控制在0.002mm以内，保证运行过程中滚轮和滚道始终保持全接触，不会出现局部应力集中导致的滚道早期磨损问题。在实际运行测试中，这类导轨在额定载荷下的运行寿命可以达到5000km以上，远高于同规格的滑动导向组件，而且运行过程中的噪音水平可以控制在40分贝以内，适合在对环境噪音有要求的实验室检测设备、医疗检测仪器内部使用。
