三菱HKRT1534W直流伺服电机结构设计

　　在自动化产线的定位传动、数控机床的进给轴驱动、工业机器人关节动力输出这类对转速精度、转矩响应有严苛要求的场景里，直流伺服电机一直是核心执行部件的主流选型，这款适配三菱驱动体系的HKRT1534W规格直流伺服电机，从结构设计到安装边界的设定，都完全贴合工业现场的实际装配与使用需求。先从安装适配的维度来看，这款电机采用方形前端法兰安装结构，法兰端面上预留了四个对称分布的沉头安装孔，安装孔的位置度公差控制在0.02mm以内，能直接匹配市面上主流的40、60系列伺服安装基座，不需要额外做转接板设计，现场换装时可以直接对位锁紧，减少装配环节的公差累积。输出轴采用单伸端光轴配合键槽的结构，轴径公差取h6级精度，表面做了淬硬处理，硬度达到HRC45-50，既可以通过键连接传递额定转矩，也能适配抱紧式联轴器的无间隙传动需求，轴伸长度经过优化，既不会因为过长导致悬臂负载下轴端挠曲变形，也不会因为过短导致联轴器装配空间不足，端盖内侧的轴承选用深沟球轴承搭配角接触轴承的组合结构，能同时承受径向负载和一定的轴向负载，满足皮带传动、丝杠直连等不同负载连接方式的受力需求。电机本体的外壳采用拉伸铝型材一体成型结构，外壳表面做了平行分布的散热筋设计，这些散热筋不是装饰性结构，筋条的高度、间距都经过热仿真校核，在电机持续输出额定转矩的工况下，能通过自然对流将绕组温升控制在绝缘等级允许的范围内，不需要额外加装散热风扇，既降低了整机运行的噪音，

　　也避免了风扇进灰带来的防护等级下降问题，外壳的方形截面设计也方便用户在安装时做周向定位，不需要额外加工定位面就能保证电机出线口的方向符合现场布线要求。尾部的反馈元件和动力接插件采用侧出式集成设计，接插件选用工业级快插结构，引脚定义完全兼容三菱同规格伺服的接线标准，动力线、编码器线可以直接选用标准成品线缆，不需要用户自行焊线，接插件和外壳的配合处做了密封胶圈设计，能达到IP54的防护等级，适配车间多粉尘、少量切削液飞溅的使用环境。从功能特性的角度来说，这款直流伺服电机的转子采用高磁能积的稀土永磁材料，磁极经过优化排布，齿槽转矩被控制在额定转矩的1%以内，低速运行时不会出现爬行现象，在0.1rpm的极低转速下依然能保持稳定的转矩输出，

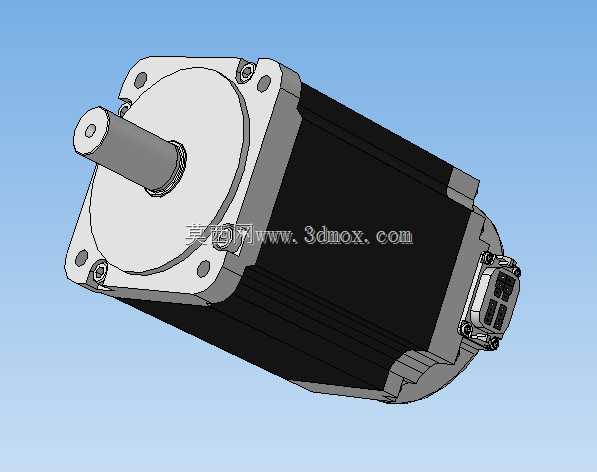

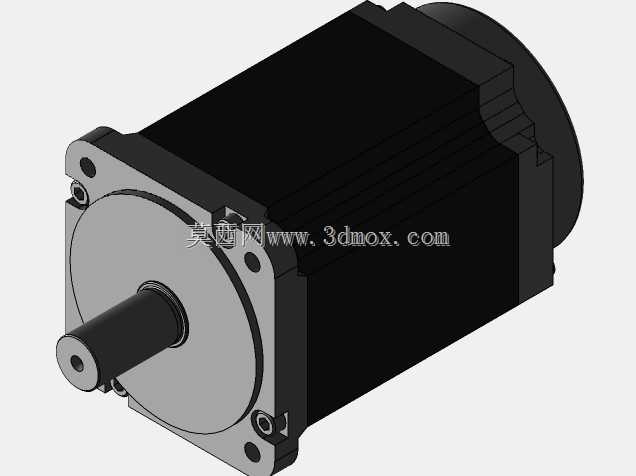

　　完全满足精密磨床进给、电子元件贴装这类低速高平稳性的场景需求。转子的动平衡等级做到G2.5级，在额定3000rpm的转速下运行时，整机振动值不超过2.5mm/s，不会因为自身振动影响整个传动链的定位精度。绕组采用耐高温的聚酯亚胺漆包线绕制，槽满率控制在78%左右，既保证了足够的功率密度，也预留了足够的绝缘间隙，避免长期运行出现匝间短路的问题。在做三维建模的时候，这款模型的所有结构细节都做了1:1还原，包括法兰安装孔的沉头深度、轴端的中心孔尺寸、接插件的引脚排布、散热筋的具体轮廓，甚至端盖上固定螺丝的头部尺寸都和实物完全一致，结构工程师在做设备整体布局的时候，可以直接调用这个模型做干涉检查，不需要再反复测量实物尺寸调整安装空间。

　　比如在做立式加工中心Z轴传动设计的时候，可以直接把这个电机模型装配到丝杠座的安装位上，模拟电机尾部和机床防护罩的安全距离，检查动力线缆弯折半径是否符合要求，提前规避装配时才发现的空间干涉问题。另外这款电机的整体长度经过紧凑化设计，在同功率等级的直流伺服电机里，本体长度缩短了近10%，对于安装空间受限的场景，比如小型桌面自动化设备、AGV小车的驱动轮安装位，这种紧凑结构能大幅降低设备的整体体积，不需要为了容纳电机额外扩大机架尺寸。端盖和外壳的配合采用止口定位结构，止口的配合公差取H7/js6，装配时能自动保证定子和转子的同轴度，不需要反复调整端盖位置，批量装配时的一致性很好，后期维护拆解后重新装配也不会影响电机的运行精度。在实际选型应用中，这款电机适配的负载惯量范围很宽，自身转子惯量经过匹配设计，不需要额外加装惯量匹配块就能驱动3-5倍转子惯量的负载，在常见的同步带传动模组、滚珠丝杠传动机构里都能稳定运行，不会出现过冲或者振荡的问题。建模过程中也充分考虑了不同设计场景的调用需求，模型的特征树按照实际装配层级划分，前端法兰、定子外壳、转子轴、后端盖、接插件都作为独立的零部件存在，工程师如果需要做局部结构修改，比如更换不同长度的输出轴、调整接插件的出线方向，可以直接在对应零件上修改特征，不需要从头开始建模，能大幅缩短结构设计的周期。
