Camozzi集成导轨紧凑型气动执行元件

　　在自动化装配、轻工物料移送、小型工装工位的紧凑布局场景里，常规气缸搭配外置直线导轨的组合往往会占用过多安装空间，多零件拼接的装配累积误差也容易导致活塞杆受径向力磨损，缩短元件使用寿命，这类集成导轨的气缸正是为解决这类空间受限、导向精度要求较高的工位需求设计。从结构设计逻辑来看，这款执行元件将双作用气缸的缸体与双杆导向导轨结构做了一体化集成，缸体上部直接加工出安装基准面，预留了多组螺纹安装孔，不需要额外搭配导向轴、安装支架等附属零件，就能直接承受一定的侧向负载，避免活塞杆承受非轴向力造成的密封件偏磨、杆体弯曲等常见故障。实际选型应用时，首先要确认安装边界：元件顶部的安装板为平面基准，四个角位的通孔可直接通过螺栓固定在设备安装位，

　　也可通过缸体侧面的安装孔做侧向固定，两种安装方式都不需要额外加工转接板，能大幅压缩工位的Z向或者侧向安装空间。气路接口采用侧面快插式设计，两个气口沿缸体侧面竖向排布，接入气管后不会超出缸体最大外轮廓，不会和周边的工装、移送工件产生运动干涉，这点在多工位密集排布的转盘设备、狭小空间的夹具动作场景里优势非常明显。导向部分采用内置双导杆结构，导杆与缸体内部的直线轴承配合，活塞运动过程中不会发生杆体转动，输出端的安装板可以直接固定吸盘、夹爪等末端执行件，不需要额外增加防转结构，运动过程中的抗扭转能力可以满足小型零件拾取、压装工位的精度要求，重复定位精度可以控制在普通薄型气缸加外置导轨的同等水平，但整体占用体积比分体式组合缩小近三分之一。

　　设计建模过程中，需要重点关注几个配合边界：一是顶部安装板的孔位公差，安装孔的位置度需要控制在合理范围，避免安装时螺栓强行锁附造成缸体内部导杆卡滞；二是气路接口的同轴度，快插接头的安装螺纹孔需要与缸体内气路通道完全同轴，避免接头安装后出现漏气隐患；三是导杆与活塞的连接同轴度，一体化集成结构对内部零件的装配公差要求更高，建模时需要预留合理的配合间隙，既要保证运动顺畅无卡滞，也要避免间隙过大造成运动过程中的晃动。从实际使用场景来看，这类集成导轨气缸非常适合用在3C电子零件的短行程移送、小型工件的压装定位、工装夹具的夹紧松开动作，尤其是设备内部安装空间局促，无法布置分体式气缸加导轨组合的位置，一体化结构可以减少设计人员的零件选型、

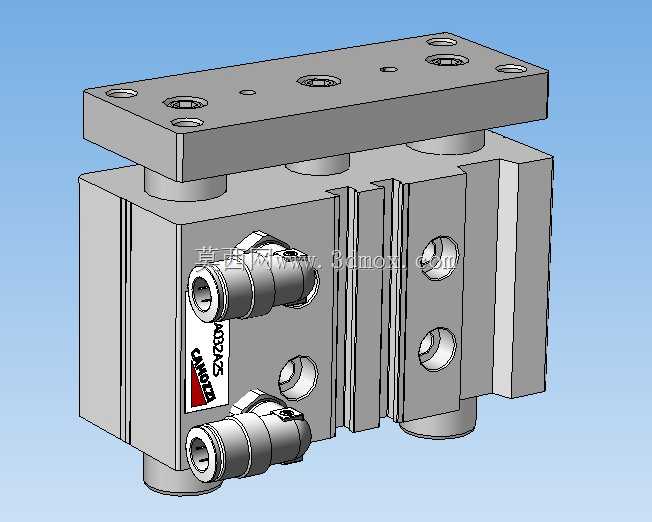

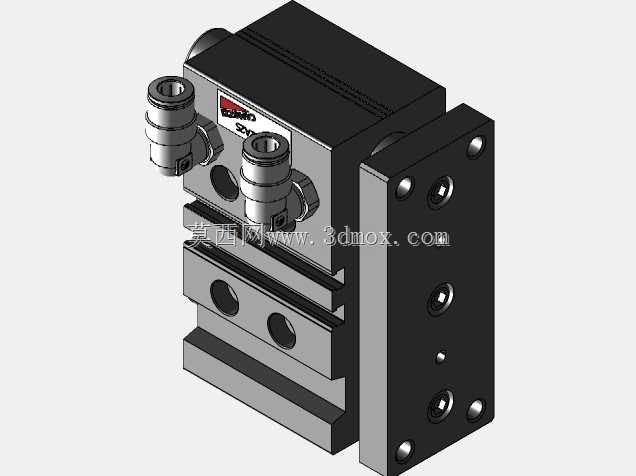

　　装配校核工作量，也能降低现场装配的零件数量，减少装配环节的出错概率。建模时还原的结构细节包括缸体侧面的品牌标识位、快插接头的外形轮廓、安装板上的沉孔与光孔结构、缸体本身的散热加强筋造型，所有安装面的尺寸都按照实际产品的安装边界做了还原，结构设计人员可以直接将模型导入装配体做干涉检查，不需要再额外测量实物尺寸调整安装位，也可以基于这个基础模型做安装转接板、末端执行件的配套设计，大幅缩短设计阶段的选型校核时间。需要注意的是，这类集成导轨气缸的侧向负载能力是和行程直接相关的，选型时不能超出样本标注的侧向负载上限，虽然集成了导向结构，但如果长期承受超标的径向力，依然会造成导杆磨损、密封件损坏，建模时也还原了缸体的最大外轮廓尺寸，方便设计人员在布局阶段预留足够的运动安全空间，避免气缸伸出时和周边设备结构发生碰撞。
