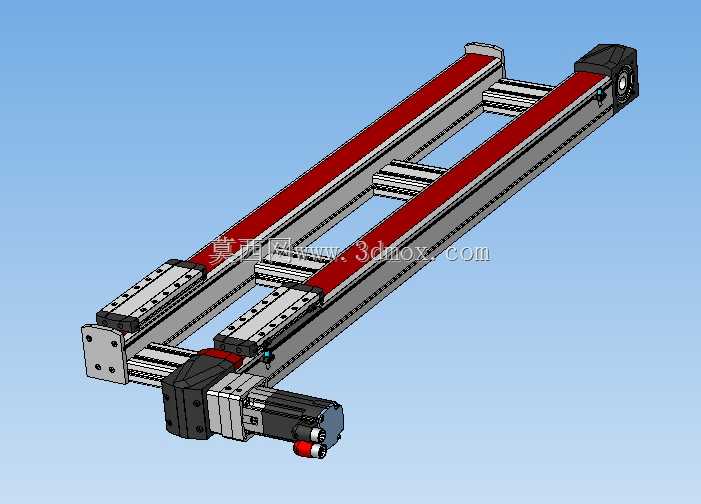

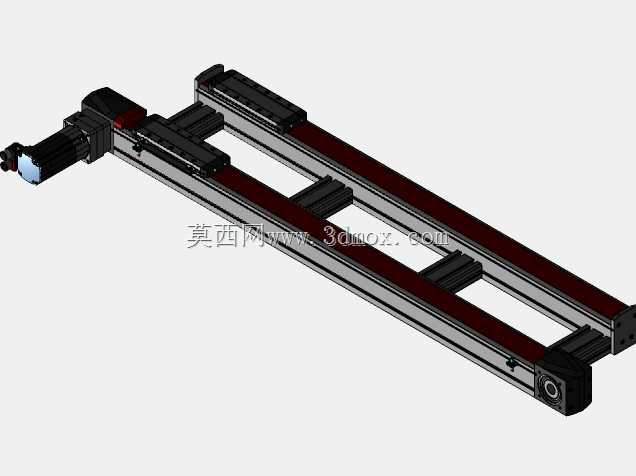

双滑台齿带传动直线运动执行模组

　　在3C电子组装、光伏组件搬运、轻载包装物料移送这类需要长行程、中高速往复直线动作的工位上，齿轮齿条传动存在运行噪音大、润滑维护频次高的问题，普通丝杆传动受临界转速限制无法适配超过1米的长行程需求，而这款带被动双平台的齿带直线运动装置，刚好填补了这一应用区间的选型空白。整套模组以80x80mm规格的工业铝型材作为主体承载基座，型材本身自带的T型安装槽道，既可以作为内部直线导轨的安装定位基准，也能在设备集成时直接通过T型螺栓完成整根模组的机架固定，不需要额外加工定制安装底板，能大幅缩短现场装配的配做周期。传动端采用同步齿形带作为动力传递介质，相比平带传动不存在打滑丢步的问题，传动精度可以满足大部分轻载移送工位的重复定位要求，

　　同时齿带本身具备一定的缓冲吸振特性，在高速启停工况下不会像刚性传动那样对驱动端造成明显的冲击载荷。主动端集成了伺服电机安装位，电机输出轴通过同步轮直接驱动齿带做闭环回转运动，齿带的上下两个平行带段分别连接两个独立的滑台，其中一个滑台与主动带段固定，另一个滑台与回程带段固定，两个滑台可以实现等速反向的同步动作，也可以根据实际工位需求调整带夹的固定位置，实现同向差速或者独立行程的动作逻辑，适配不同的工序动作要求。两个滑台下方都配置了与铝型材基座平行安装的线性导轨副，导轨作为滑台的运动导向支撑，能承受滑台搭载负载带来的径向、反径向以及倾覆方向的载荷，避免齿带本身承受侧向力，大幅延长齿带的实际使用寿命。模组的从动端配置了齿带张紧调节机构，

　　通过调整从动轮的安装位置可以控制齿带的初始张紧力，既避免张紧力过大导致的齿带过早疲劳断裂，也能防止张紧力不足出现的跳齿、传动滞后问题。从安装边界来看，整根模组的截面尺寸控制在铝型材基座的轮廓范围内，除了两端的驱动端和张紧端有少量的结构外凸，中间的运动段没有多余的外凸结构，在多轴搭建龙门结构或者并排布置多组模组的时候，不会出现结构干涉的问题，能有效压缩设备的整体安装空间。滑台的安装面预留了标准的螺纹孔阵列，可以直接搭载气动夹爪、真空吸盘、检测传感器等末端执行元件，不需要额外设计转接板。在实际应用场景中，这类双滑台齿带模组常被用在产品的分料、对中移送工位，两个滑台可以同步带动夹爪从两侧对中夹持工件，

　　也可以在长行程范围内分别完成上料和下料的动作，相比单滑台模组能减少一套驱动系统的投入成本，同时压缩工位的整体占用空间。设计过程中特意将导轨、齿带、驱动端的安装基准都集成在同一根铝型材上，从根源上避免了多零件拼接带来的装配累积误差，所有的运动部件都可以在型材预装阶段完成精度校准，整体集成到设备上的时候只需要完成基座固定和电气接线即可，不需要再做复杂的现场调试。齿带本身不需要持续的润滑油路维护，只需要定期检查张紧力和磨损情况即可，相比丝杆、齿轮齿条传动的维护成本更低，适合在无尘要求不高、连续运行的自动化产线上长期使用。滑台的运动行程可以根据实际需求通过调整铝型材的下料长度、齿带的裁切长度灵活定制，不需要重新开模加工主体结构，能快速适配不同设备的行程定制需求，缩短非标设备的设计交付周期。
