双行程交叉滚轮式直线导轨结构

　　在精密滑台、检测工位往复机构、小型工装进给单元这类需要低阻力直线往复运动的场景里，交叉滚轮导轨的应用占比一直不低，这类导轨相比滚珠导轨，抗倾覆能力更强，对安装面的形位公差容忍度更高，在中低速、短行程的往复工况下能保持稳定的运行精度，不会因为轻微的安装偏差出现卡滞或者爬行问题。这次建模的这款交叉滚轮直线导轨，设置了2mm和165mm两个行程档位，对应不同的进给需求，2mm行程档位适配微调类的精密对位场景，比如光学检测镜头的焦距微调、工装夹具的微小位置补偿，这类场景不需要大的位移量，但要求运动过程无间隙、位移分辨率足够高；165mm行程档位则适配常规的工件移送、工位切换场景，比如小型装配线上的工件上下料滑台、检测设备的探头进给机构，能覆盖多数桌面级自动化设备的直线运动需求。

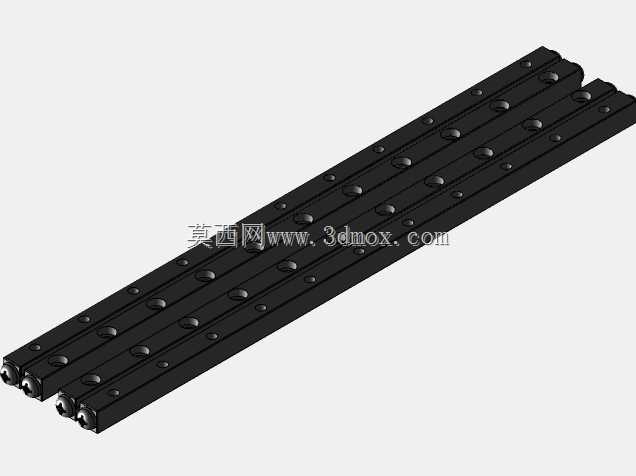

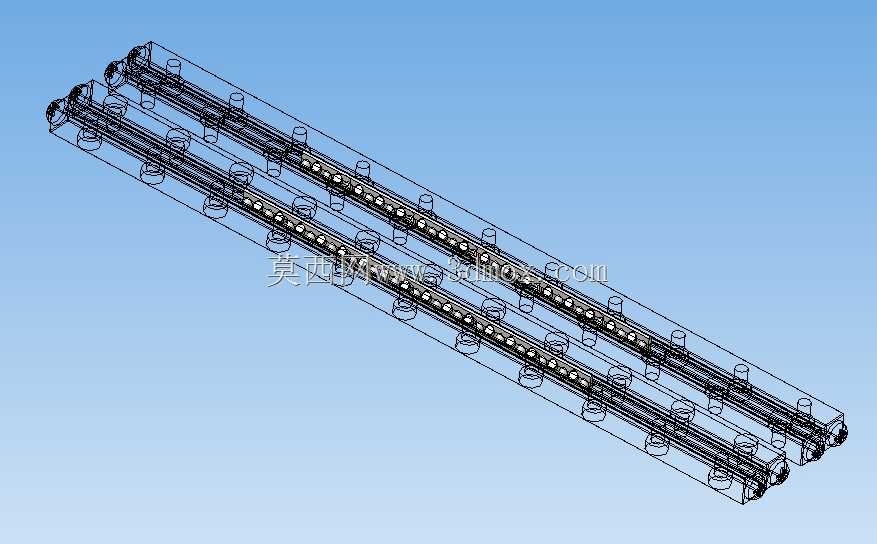

　　从结构设计来看，这款导轨采用双轨平行布置的形式，两根导轨平行安装在安装基准面上，滑块部分通过交叉排列的滚轮与导轨滚道贴合，滚轮的轴线相互垂直交叉布置，相比单列滚轮的结构，能同时承受垂直方向、水平方向以及倾覆方向的载荷，不需要额外增加辅助导向块就能满足多方向受力的工况需求。滚轮本身采用带预压的装配形式，装配时通过调整滚轮的偏心轴位置来设定预紧力，既可以消除滚轮与滚道之间的间隙，提升运动刚性，也不会因为预紧力过大导致滚轮转动阻力升高，出现运行卡顿、磨损加快的问题。导轨的滚道面做了硬化处理，表面粗糙度控制在适合滚轮滚动的区间，长期往复运行也不会出现滚道压痕、点蚀的问题，能长期保持运动精度。

　　安装边界方面，这款导轨的安装孔采用等间距布置的沉头孔形式，孔位公差按照通用机械安装标准设定，安装时只需要在安装基准面上加工对应位置的螺纹孔，就可以通过内六角螺钉直接固定，不需要额外设计定制的安装压块或者转接板，能降低整机的结构设计成本。导轨的截面尺寸属于紧凑型设计，整体宽度和高度都控制在较小的范围内，不会占用过多的设备内部安装空间，适合在空间受限的小型设备内部布置。滑块部分的安装面也设置了对应的螺纹孔，用来连接负载滑台或者工装夹具，螺纹孔的位置和深度都经过校核，能保证连接强度，不会在往复运动过程中出现连接松动的问题。

　　设计过程中，首先要确定的是滚轮的排布方式，交叉排布的滚轮需要保证每个滚轮的受力均匀，避免出现个别滚轮载荷过大提前失效的问题，所以在建模时对滚轮的间距、接触角都做了反复调整，确保在额定载荷下每个滚轮的接触应力都在材料允许的范围内。其次是导轨的行程限位，两个行程档位都设置了硬限位结构，在导轨的两端安装限位挡块，避免滑块超程脱出，同时限位挡块的位置可以根据实际使用需求做微调，不需要重新加工导轨本体，适配不同的现场使用需求。另外，导轨的润滑通道也做了集成设计，在滑块侧面预留了注油嘴安装位，日常维护时不需要拆解导轨，直接通过注油嘴加注润滑脂就可以完成滚轮和滚道的润滑，降低后期维护的工作量。

　　在实际选型应用时，需要注意安装基准面的平面度要求，虽然这款导轨对安装公差的容忍度比滚珠导轨高，但如果安装面平面度过差，还是会导致滚轮受力不均，运行阻力增大，所以安装时需要将基准面的平面度控制在合理范围内，同时保证两根导轨的平行度符合安装要求，避免出现别劲的问题。对于有洁净要求的使用场景，还可以在滑块两端加装防尘刮片，避免环境中的粉尘、碎屑进入滚道，划伤滚轮和滚道表面，延长导轨的使用寿命。这款导轨的结构没有复杂的异形零件，所有零件都采用常规的机械加工工艺就可以生产，加工成本可控，适合批量应用在各类中小型自动化设备、检测仪器、工装夹具的直线运动单元中，能稳定提供低阻力、无间隙的直线往复运动支撑。
