2mm导程150mm行程交叉滚轮线性导轨结构

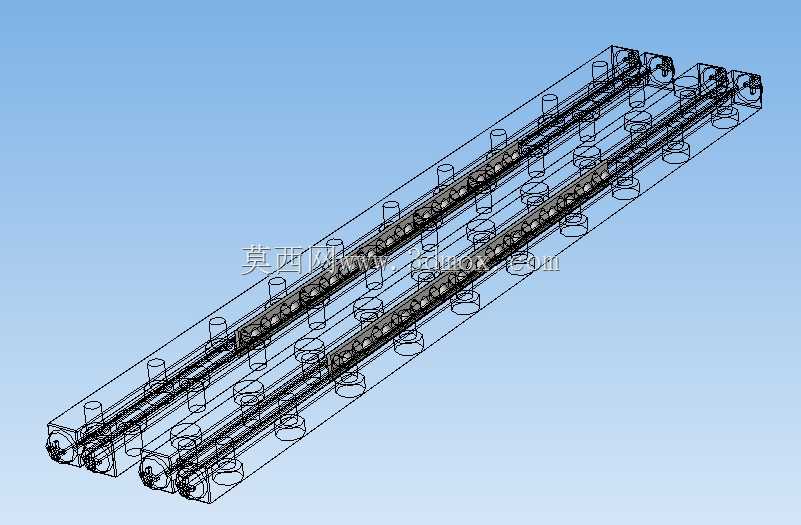

　　在精密检测设备、小型自动化装配工位、光学调整平台这类对导向精度、运行平顺性有较高要求的场景里，常规滚珠导轨的预压调节难度、安装空间占用往往难以适配紧凑布局需求，交叉滚轮结构的线性导轨恰好能填补这类应用空白。这款导轨采用双轨平行排布的结构形式，滚轮以交叉排列的方式嵌装在导轨与滑块的滚道之间，相比同规格滚珠导轨，接触形式从点接触变为线接触，承载能力与刚性表现更优，同时滚动摩擦系数更低，低速运行时不会出现爬行现象，能满足微米级进给的动作需求。从结构设计逻辑来看，这款导轨的滚道采用90度V型对称布局，交叉排布的滚轮可同时承受垂直方向载荷、水平侧向载荷以及倾覆力矩，无需额外增加辅助导向块就能完成多方向载荷的承载，

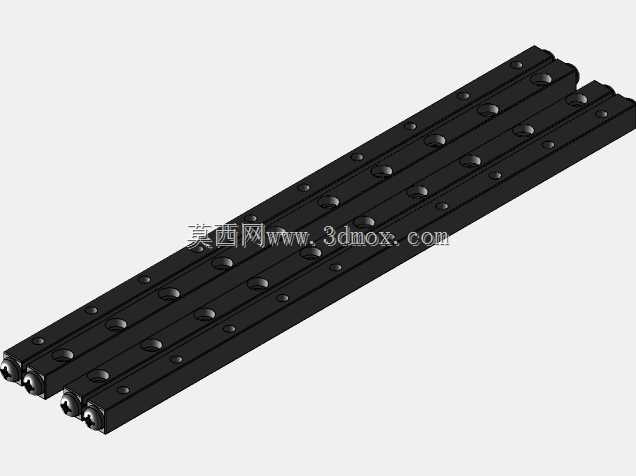

　　大幅压缩了导向机构的整体安装空间。滚轮保持架采用一体化冲压成型结构，将每一组滚轮的间距做了等距约束，避免滚轮在高速往复运动中出现错位、挤压卡顿的问题，同时保持架两端设置了限位挡块，防止滑块超程脱出导轨，在行程末端无需额外加装硬限位结构就能实现基础的行程约束。针对实际安装场景，这款导轨的安装基准面做了精磨处理，导轨底面与侧面的垂直度控制在0.02mm以内，安装孔采用沉头孔设计，可直接通过内六角螺丝将导轨固定在设备安装基板上，滑块顶面也预留了标准的螺纹安装孔位，负载件可直接锁附在滑块上，无需额外加工转接板。导轨的有效行程为150mm，导轨本体的截面宽度控制在20mm以内，整体高度仅12mm，非常适合在狭小的设备内腔中布置，

　　比如小型点胶机的Z轴导向、视觉检测设备的镜头微调滑台、半导体封装设备的料片输送工位，都能直接选用该规格导轨完成导向机构搭建。在实际运行特性上，交叉滚轮的滚动接触方式让导轨的运行阻力波动控制在5%以内，即使在10mm/s的低速进给状态下，也能保持平顺的运动状态，不会出现粘滑现象，这对于需要做微位移调整的精密工位来说至关重要——比如光学镜头的焦距微调，微小的阻力波动都会导致调整精度超差，而这款导轨的阻力一致性可以满足0.01mm级的微调需求。设计过程中，针对滚轮与滚道的接触应力做了仿真校核，在额定100N垂直载荷下，接触应力控制在轴承钢的许用应力范围内，额定运行寿命可达1000km以上，满足一般工业设备3-5年的使用周期需求。

　　同时导轨的滚道表面做了淬硬处理，硬度达到HRC58-62，表面粗糙度Ra0.8以下，既保证了耐磨性能，也降低了滚轮运行时的磨损速率，长期运行后精度损失可控制在0.01mm以内。安装调试环节，这款导轨对安装面的平面度要求相比高精度滚珠导轨更低，因为交叉滚轮结构有一定的自适应调心能力，即使安装面存在0.05mm以内的平面度误差，也不会出现卡滞现象，降低了设备加工与装配的精度要求，能有效压缩设备的制造成本。在维护方面，导轨两端预留了润滑脂注入口，可定期补充锂基润滑脂，保持滚轮与滚道之间的润滑状态，无需复杂的维护操作，适合在无尘车间、普通工业车间等多种环境下使用，不会因为维护不便影响设备的正常运行。从应用适配性来看，这款导轨既可以单根使用完成单方向直线导向，也可以两根平行配对使用，搭建大跨度的导向平台，比如小型物料搬运滑台、检测探头的扫描运动机构，配对使用时只需保证两根导轨的平行度在0.03mm以内，就能实现顺畅运行，不会出现过定位导致的卡顿问题。
