75mm行程手动直线位移滑台结构

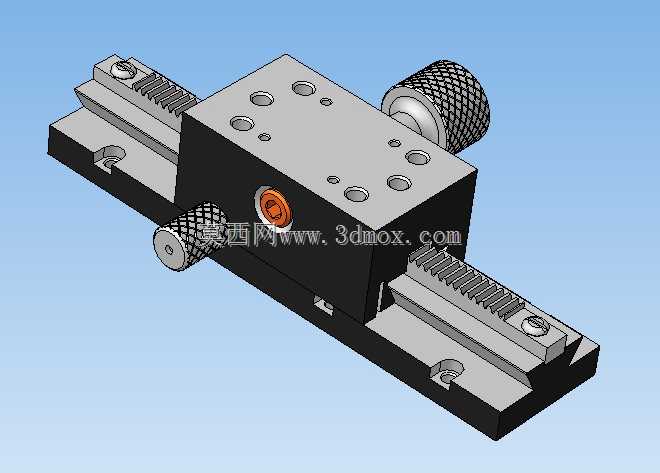

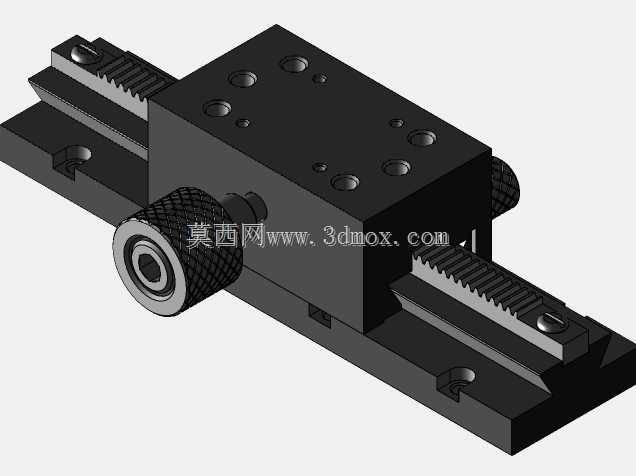

　　这款手动直线位移滑台在各类实验室光学装调、小型工装夹具位姿调整、非标设备工位微调场景中应用十分广泛，区别于电动位移台的复杂布线与驱动配置，手动驱动的形式完全不需要额外配置电控系统，在无供电、需要频繁手动微调进给量的工位上适配性极强，比如工装治具上工件的对位调整、检测工位上探头的进给距离微调、小型装配工位上部件的相对位置校准，都能通过该滑台实现稳定的直线位移输出。滑台采用齿轮齿条啮合的传动形式，侧部的滚花旋钮直接与驱动齿轮同轴连接，转动旋钮时齿轮带动与滑台主体固连的齿条做直线运动，这种传动结构相比丝杠传动的手动滑台，进给阻力更小，空程间隙更容易通过侧部的锁紧机构消除，滑台侧面设置的橙色锁紧旋钮，在调整到目标位置后可以直接锁紧滑台，

　　避免受外力影响出现位置偏移，保证工位调整后的位置稳定性。滑台的底座采用一体式线性导轨结构，滑动接触面经过精密研磨处理，配合滑台主体上的导向槽，全程运动过程中直线度偏差控制在极小范围内，不会出现侧向摆动或者卡滞的情况，即使在侧向承载一定负载的状态下，也能保持顺畅的进给手感。从安装边界来看，滑台底座上预留了多组沉头安装孔，可以直接通过内六角螺丝固定在设备安装面或者光学平板上，不需要额外设计转接安装板；滑台的移动台面上均匀分布了多组螺纹安装孔，能够直接固定各类工装夹具、检测探头、小型执行元件，孔位的排布参考了通用工装安装的孔距标准，适配绝大多数常规小型功能部件的安装需求，不需要额外在台面上打孔攻丝。设计这款滑台结构的时候，

　　首先考虑的是手动操作的便利性，两个滚花旋钮分别布置在滑台的两个相邻侧面，不管是正面操作还是侧面操作的工位，都能找到顺手的操作位置，滚花的纹理深度经过优化，戴薄劳保手套操作时也不会出现打滑的情况；其次是运动的平稳性，齿条的安装位置与导轨导向面的平行度在装配时可以通过侧面的紧定螺钉微调，消除加工误差带来的传动卡滞问题，齿轮的齿形采用渐开线直齿设计，传动过程中没有轴向分力，转动旋钮时的手感均匀一致，不会出现忽松忽紧的情况。滑台的有效行程为75mm，能够覆盖绝大多数小型工位微调的位移需求，整体外形尺寸紧凑，在空间受限的小型设备内部也能顺利安装，不会占用过多的安装空间。滑台的各个运动部件都设计了防尘结构，导轨接触面外侧预留了防尘片的安装槽，

　　可以加装薄金属防尘片阻挡加工碎屑、灰尘进入滑动接触面，延长滑台的维护周期，在普通机加工车间的环境下使用也不容易出现磨损卡滞的问题。在实际选型使用时，需要注意滑台的承载方向，垂直安装使用时要考虑负载的重力影响，配合锁紧机构使用才能保证位置精度，水平安装状态下，滑台的承载能力可以满足绝大多数小型工装的负载需求，进给量的控制可以通过旋钮的转动角度直观判断，熟练操作后可以实现0.1mm级别的微调精度，完全满足常规工位调整的精度要求。
