带制动功能直流伺服电机结构设计

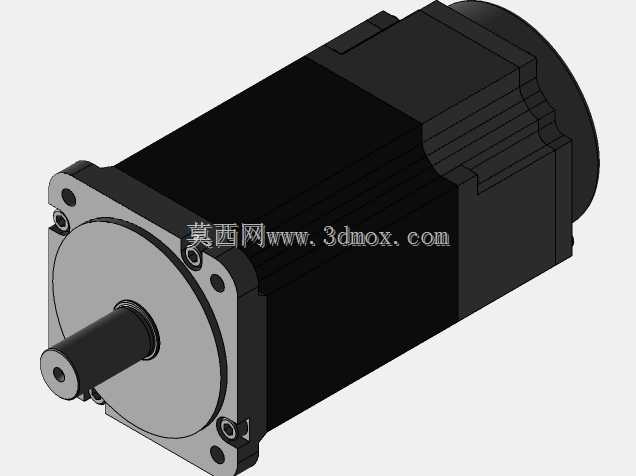

　　在自动化产线的垂直进给轴、机床刀库换刀机构、AGV驱动轮这类需要断电锁止的工况里，普通伺服电机往往会因为负载自重出现溜车、位移偏差，轻则导致加工件报废，重则引发设备碰撞的安全事故，集成制动器的直流伺服电机正是为解决这类场景痛点开发的动力执行部件。这类电机的制动器部分通常集成在电机非输出端的尾盖内侧，不会额外增加过多轴向安装长度，同时能在控制回路断电的瞬间通过弹簧压紧摩擦片，将电机转子锁死，保持当前轴的位置精度，避免负载下坠或者移位。从结构设计逻辑来看，这款电机的主体分为定子总成、转子总成、制动单元、后端编码器舱、前端输出法兰几个核心模块，定子部分采用高磁导率硅钢片叠压而成，绕组排布经过优化，能在直流供电下输出平稳的扭矩，

　　齿槽转矩控制在较低水平，保证低速运行时的转速平稳性，适合高精度定位的工况。转子部分采用内嵌磁钢结构，动平衡等级达到G2.5以上，高速运转时不会出现明显的振动，输出轴采用合金钢材质，经过调质处理，轴伸端的配合公差按照h6精度加工，能和联轴器、同步带轮等传动部件实现紧密配合，键槽尺寸符合通用传动件的安装标准，不需要额外做二次加工就能适配市面上多数标准传动配件。前端法兰的安装止口采用j6公差，和设备安装面的配合间隙控制在合理范围，安装孔的位置度公差严格控制在0.02mm以内，保证电机安装后输出轴和负载轴的同轴度，避免因为安装偏心导致的轴承磨损、轴封漏油问题。制动单元的设计采用失电制动原理，正常通电运行时，

　　制动器内部的电磁线圈得电产生磁吸力，克服弹簧压力将摩擦副吸合分离，转子可以自由转动，一旦控制电源断开或者出现急停信号，电磁吸力瞬间消失，弹簧立刻将摩擦片压紧在制动盘上，通过摩擦力将转子锁止，制动力矩的设计匹配电机额定扭矩的1.5倍以上，即使在满载垂直负载的情况下也能可靠锁止，不会出现滑移。后端的编码器舱采用密封结构，防护等级达到IP54以上，能阻挡车间内的切削液飞溅、粉尘进入，保证编码器的信号采集精度，编码器的分辨率适配主流运动控制器的脉冲接收规格，能实现高精度的位置反馈，满足闭环控制的需求。在实际选型安装时，需要注意电机的轴向总长度，预留足够的尾部接线空间，动力线和编码器线的走线要和动力电缆保持足够的间距，避免信号干扰，

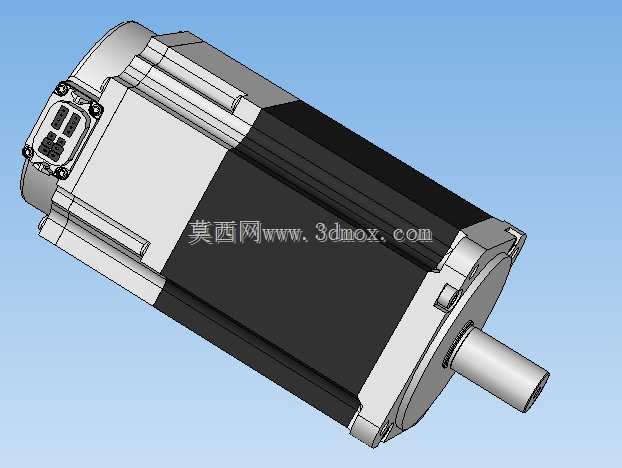

　　安装时要保证输出轴和负载轴的同轴度误差不超过0.1mm，若采用同步带传动，要调整好皮带张紧力，避免径向力过大导致前端轴承过早失效。这类电机广泛应用在数控雕铣机的Z轴、自动化立体仓库的堆垛机提升轴、医疗设备的精准进给机构、光伏组件生产线上的硅片搬运机构等场景，相比外加独立制动器的安装方案，集成式的设计减少了额外的安装连接件，整体结构更紧凑，传动链更短，刚性更好，能承受更高的动态响应频率，在频繁启停、正反转切换的工况下也能保持稳定的性能。电机外壳采用高强度铝合金压铸成型，表面做了阳极氧化处理，散热性能优异，连续额定运行时外壳温升控制在80K以内，不需要额外加装散热风扇就能满足长时间运行的散热需求，外壳的散热筋结构经过流体仿真优化，在自然对流条件下就能将绕组产生的热量快速散出，降低电机过热退磁的风险。接线盒位于电机尾部侧面，接线端子采用防松设计，接线完成后可以通过密封橡胶圈将线缆出口密封，防止油污、水汽进入接线腔，避免出现短路故障。
