三菱HG-SN102J交流伺服电机结构设计

　　在自动化产线的定位传动场景里，伺服电机的选型与结构适配直接决定了整套设备的重复定位精度与动态响应表现，这款交流伺服电机的三维结构还原，完全围绕实际设备安装与运行的工程需求搭建，没有冗余的装饰性结构，每一处几何特征都对应实体产品的装配与功能边界。从实际应用场景来看，这类中惯量交流伺服电机常被用在3C装配设备的进给轴、包装机械的牵引辊驱动、小型数控机床的进给传动、物流分拣线的摆轮驱动单元上，不同场景对电机的安装法兰尺寸、轴伸长度、出线方向都有差异化要求，建模过程中特意保留了所有安装相关的基准特征，方便选型工程师直接调用模型做装配干涉检查。

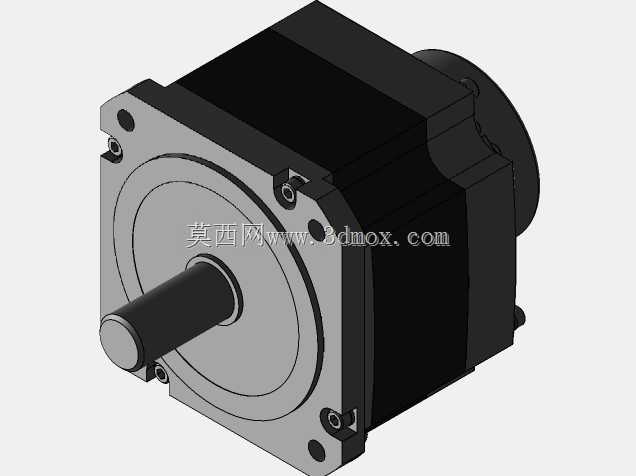

　　从功能特性来看，这款电机的本体结构分为前端法兰安装段、定子壳体段、后端编码器与接线段三个核心部分，前端采用方形安装法兰，法兰上的安装孔位做了锪平处理，保证螺栓锁紧时法兰面与设备安装板完全贴合，不会出现锁紧应力导致的电机轴偏斜问题；轴伸部分采用标准圆柱轴带键槽结构，键槽的位置与尺寸严格对应传动联轴器的配合公差，轴端的中心孔保留了加工基准特征，方便做动平衡校验时的工艺定位。定子壳体部分采用方形带散热筋的结构，相比圆形壳体，方形结构在设备侧装、卧装时不需要额外做防转卡位，直接靠法兰面定位即可，壳体表面的散热筋高度与间距经过实际温升校验，能保证电机在额定转速持续运行时，壳体温度控制在绝缘等级允许的范围内，不会出现过热退磁的问题。

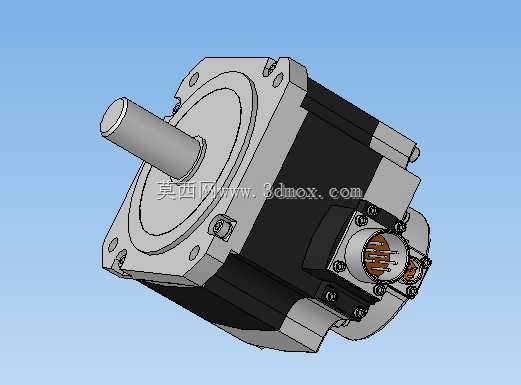

　　建模过程中特意还原了后端的接线座结构，接线座采用侧出式设计，航空插头的插针排布、锁紧螺纹的尺寸都完全匹配实体产品，做设备布线设计时，可以直接在装配环境里对接线插头的插拔空间做校验，避免出现安装后插头无法锁紧、线缆弯折半径不足的问题。后端编码器端盖的密封槽结构也做了完整还原，对应的密封圈安装位置预留了合理的压缩量，能满足常规工业场景的IP防护等级要求，防止车间内的切削液、粉尘进入编码器腔室导致信号丢失。

　　从安装边界尺寸来看，这款电机的法兰安装面到轴伸端面的距离、法兰的对角安装孔距、轴伸的直径与有效配合长度、壳体的最大外轮廓尺寸、接线座的外伸长度都做了精准还原，在做设备整体布局时，不需要额外测量实体样品就能直接确认安装空间，尤其是电机尾部的编码器与接线部分的外轮廓，很多选型时容易忽略的干涉点，比如电机后侧与设备走线槽的距离、与相邻驱动轴的安全间隙，都可以通过这个三维模型直接做碰撞检查。设计思路上完全遵循机械设计的装配基准统一原则，所有特征都以电机轴的回转中心线为主要基准，前端法兰的安装面为次要基准，保证模型导入装配环境后，能直接通过配合约束完成定位，不需要额外做基准面的调整。

　　在实际结构设计工作中，这类伺服电机的三维模型不需要做过度的细节简化，比如定子内部的绕组结构虽然不影响外部安装，但保留绕组的大致轮廓可以帮助电气工程师确认电机的电磁参数对应的结构尺寸，而前端轴承位的台阶尺寸、油封的安装槽结构，对做电机维修、替换的工程师来说也有参考价值，能直接对应替换件的尺寸选型。不同于普通异步电机的结构，伺服电机的转子惯量匹配是选型的核心参数，模型的转子部分的质量属性设置完全对应实体产品的惯量参数，在做运动仿真时，可以直接赋予模型对应的质量与惯量属性，模拟实际传动过程中的加减速扭矩需求，不需要额外换算参数。很多设备设计时会遇到电机安装后与周边护罩、拖链的干涉问题，这个模型把所有外凸的结构，比如接线插头的锁紧卡扣、法兰上的吊环孔（如果有）、壳体上的接地螺栓位置都做了还原，能在设计阶段就规避这些干涉风险，减少后期样机整改的工作量。
