铝型材同步齿带直线驱动滑台模组

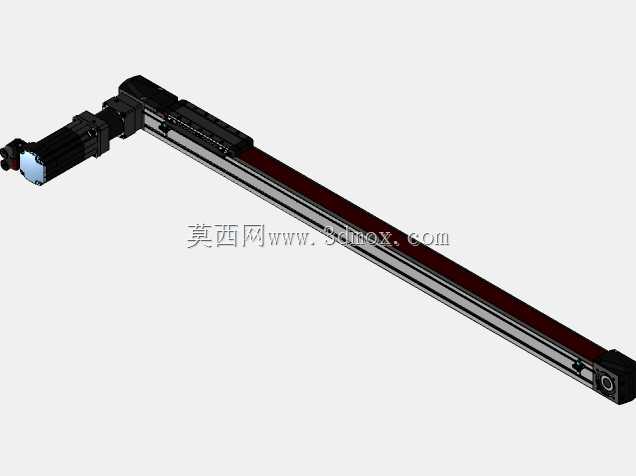

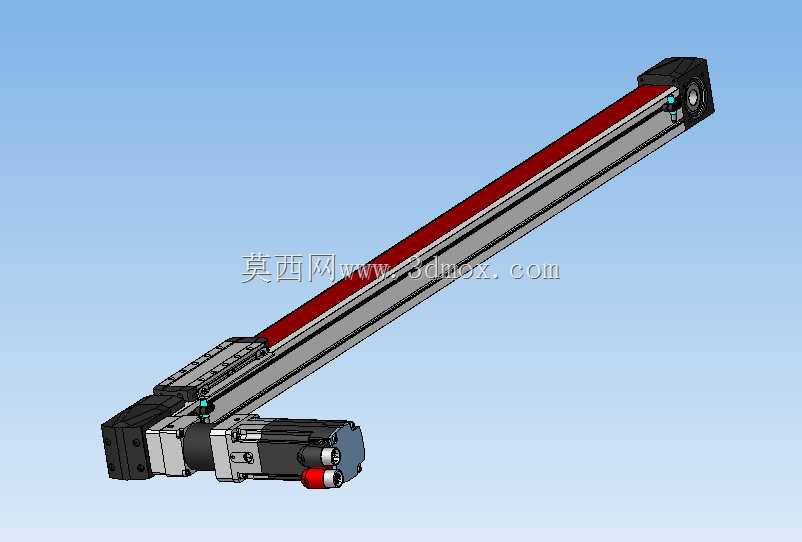

　　这款60mm截面宽度的同步齿带直线运动滑台，在3C电子装配、光伏组件搬运、包装线物料移送、小型检测设备工位切换场景中应用十分广泛，相比丝杆传动滑台，它的长行程运行阻力更小，高速往复工况下的噪音控制表现更优，常规工况下运行线速度可达到1-2m/s，能够满足多数中轻载点位移送的使用需求。从结构设计逻辑来看，主体承载梁采用标准工业铝型材挤压成型，型材截面自带安装槽道，既可以作为滑台整体的安装基准，也能为内部的齿带、滑块导轨提供封闭的防护空间，避免车间环境中的切屑、粉尘落入传动区域造成卡滞或磨损。滑台的驱动端采用侧装伺服电机的布局，电机输出端通过同步轮组将动力传递给腔体内的环形同步齿带，齿带与滑动载台通过压块刚性连接，

　　当同步轮带动齿带循环转动时，即可带动载台沿着型材内置的直线导轨做往复直线运动，这种侧装驱动的布局能够有效压缩滑台的轴向安装尺寸，在设备内部安装空间局促的场景下适配性更强。从动端设置在型材的另一端，内置张紧调节结构，安装调试时可以通过调整端座的固定螺栓位置改变同步轮的中心距，以此调整同步齿带的预紧力，避免齿带过松出现跳齿、传动丢步，或是过紧造成齿带过早疲劳、轴承负载过大的问题。滑台的载台表面预留了成排布的螺纹安装孔，可直接连接工装夹具、吸盘架、检测探头等执行部件，型材的两侧槽道可加装行程限位开关、光电传感器的安装支架，无需额外打孔加工即可完成原点、正负硬限位的位置调整，现场安装调试的灵活度很高。从安装边界来看，

　　这款滑台的主体截面尺寸为60x60mm，本次建模对应的有效行程为1000mm，整体总长度会在有效行程基础上增加两端驱动端、从动端座的安装尺寸，选型时需要在设备安装位预留足够的轴向空间，同时侧装的电机部分会向型材侧面突出一定距离，布局相邻机构时需要避开这个突出区域，避免运行中发生干涉。滑台的导轨采用内嵌式安装，导轨基准面与铝型材的定位槽一次加工成型，能够保证导轨的平行度公差，载台的四个滑块采用预压安装，可消除传动间隙，提升重复定位精度，常规工况下重复定位精度可控制在±0.1mm以内，能够满足多数普通搬运、点位移送的精度要求。齿带采用钢丝芯聚氨酯材质，具备一定的抗拉强度，同时聚氨酯材质的耐磨性能较好，日常使用中无需频繁加注润滑脂，

　　维护成本更低，相比丝杆传动需要定期涂抹润滑脂、防范丝杆进尘的维护需求，这种齿带滑台在粉尘不算特别大的普通车间环境中，长期运行的稳定性更有优势。在实际设备设计选型时，需要根据移送负载的重量、运行加速度、安装方向（水平/垂直/侧装）核算齿带的抗拉安全系数，垂直安装场景下还需要额外加装制动机构，避免断电后载台下滑造成设备损坏或安全事故。建模过程中完整还原了滑台的所有安装特征，包括型材的槽道尺寸、端座的安装孔位、载台的螺纹孔位置、电机的安装接口尺寸，设计人员可以直接将该模型导入装配体中进行布局干涉检查，也可以直接提取安装尺寸用于安装板、连接支架的结构设计，省去自行测绘建模的时间，提升设备整体的设计效率。需要注意的是，这类齿带滑台不适合重载切削、大冲击力的加工工况，它的核心应用场景集中在中轻载的点位移送、往复搬运类场景，选型时不要超出其额定负载、额定速度的使用范围，否则会大幅缩短滑台的使用寿命，甚至出现齿带断裂、导轨变形等故障。
