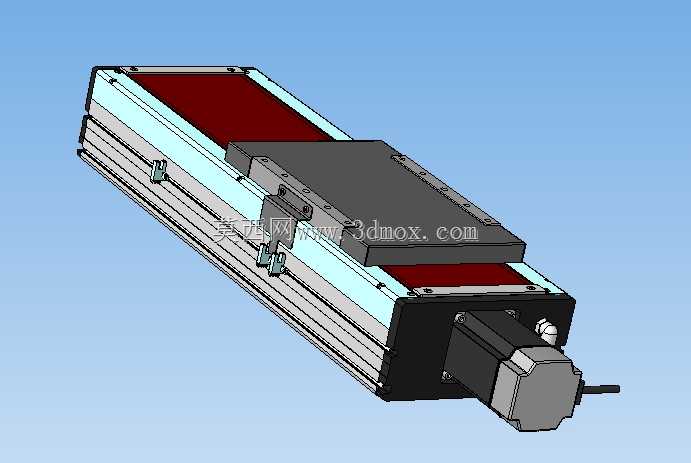

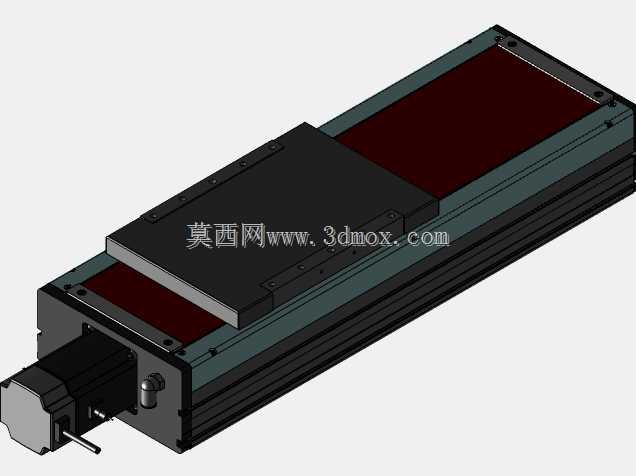

250行程中央驱动直线运动滑台模组

　　在3C电子零部件组装、小型工件精密点胶、实验室检测样本移送这类对工位重复定位精度有稳定要求的场景里，行程250mm的中央驱动直线滑台一直是紧凑型自动化工位的核心传动部件，这款采用中央电机直连布局的线性运动单元，正是针对安装空间局促、负载重心与滑台运动轴线重合度高的工位设计，相比侧装电机的同行程滑台，它的横向安装占用宽度能压缩15%左右，很适合排布在多工位转盘周边、狭小设备内腔这类横向空间受限的位置。从实际使用的角度看，这类滑台的核心作用是带动末端执行件完成固定行程内的可控往复位移，不管是搭载吸嘴完成小件取放、搭载喷阀完成定距涂覆，还是搭载检测探头完成逐点扫描，都需要滑台在全行程内保持运动平顺性，避免出现爬行、卡顿导致的工位精度偏差。

　　这款滑台采用全封闭的钢带防护结构，滑座两侧的密封边能阻挡车间环境里的浮尘、切削碎屑进入内部传动腔，在有少量粉尘的机加工上下料工位、有微量胶雾的点胶工位使用时，能大幅降低内部导轨、传动副的异物磨损概率，延长日常维护的间隔周期。设计层面，中央电机的布局并非简单把电机挪到滑台端部中心位置，而是要匹配内部传动副的受力轴线，让电机输出的扭矩直接传递到传动丝杆上，减少侧装结构带来的偏载力矩，从根源上降低滑座运动时的侧向受力，这也让它在搭载居中布置的负载时，全行程的定位精度一致性更好，不会出现滑台两端定位偏差差值过大的问题。滑台的主体型材采用一体化挤压成型的铝型材基座，基座本身自带安装槽道，不管是从底部锁付安装到设备台板上，

　　还是从侧面通过型材螺母固定在立式安装架上，都不需要额外加工定制安装转接板，能减少设计阶段的非标件工作量。滑座的安装面预留了标准的螺纹孔阵列，孔位间距匹配常规的工业相机、气动滑台、吸嘴安装支架的孔距，选型时不用额外设计转接法兰，直接锁付就能完成末端执行件的固定。从安装边界来看，这款滑台的有效行程为250mm，选型时需要注意预留两端的极限位置缓冲空间，不能把有效行程直接等同于工位需要的运动距离，要在两端各留出10mm左右的安全余量，避免滑座运行到硬限位位置时发生碰撞。电机端的出线方向预留了侧向和轴向两个走线空间，不管是设备内部走线从侧面排布，还是从电机轴向方向引线，都不会和周边的其他机构产生干涉。滑台的侧面预留了光电限位开关的安装槽位，

　　用户可以根据自己的工位原点、极限位置需求，直接在槽内固定限位开关，不需要额外焊接或者粘接安装支架，调整限位位置时只需要松开紧固件滑动到对应位置锁紧即可，调试起来十分方便。内部传动采用滚珠丝杆搭配线性导轨的组合，这种组合的摩擦阻力小，运动时的噪音低，即使在需要频繁往复运动的高速取放工位，也能保持稳定的运行状态，不会因为长时间往复运行出现精度快速衰减的问题。滑座内部的防尘刮片除了阻挡异物进入，还能在运动时把导轨表面的润滑脂均匀涂抹在导轨滚道上，配合定期的润滑维护，能让滑台在额定负载下保持长期的运行精度。在实际选型匹配时，要注意这款滑台的负载适配范围是居中安装的额定负载，要是负载重心偏离滑座中心较远，需要相应降低负载重量，避免偏载导致导轨局部受力过大，加快磨损甚至出现卡滞。另外，中央电机的布局让滑台的整体重心落在安装基面的中心线上，立式安装使用时的稳定性比侧装电机的滑台更好，不会因为电机的偏重导致安装基面受力不均，适合用在垂直方向的短行程升降工位，比如小型工件的抬升移送、检测工位的探头上下对位这类场景。
