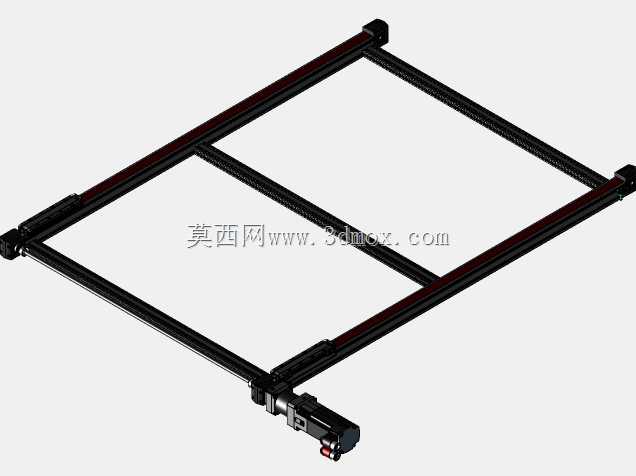

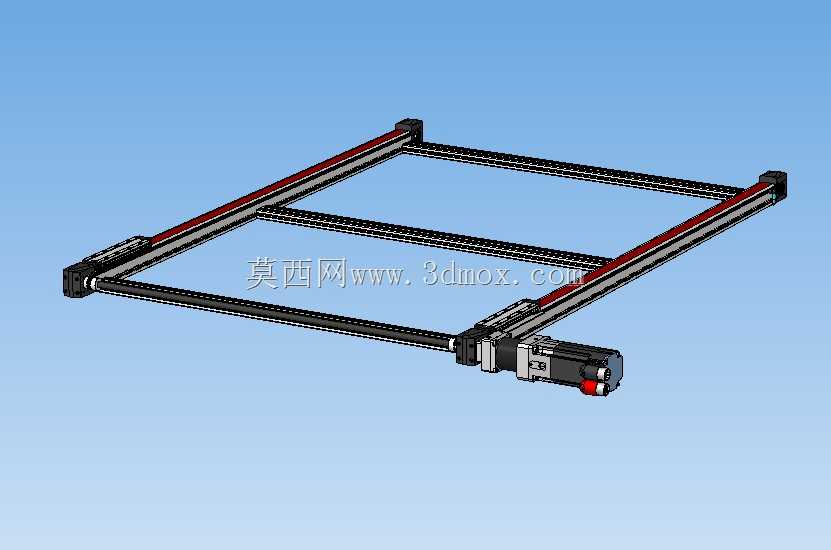

铝型材双齿带线性龙门传动滑台

　　这套双齿带线性传动结构，核心采用4040标准工业铝型材搭建主体框架，属于典型的两轴龙门式直线运动单元，在3C电子装配、小型物料分拣、平面点胶涂覆、视觉检测工位这类需要平面范围内精准点位移动的场景中适配性极强。不同于单轴滑台的单方向运动局限，该结构通过正交布置的两组齿带传动副，可实现安装在动子端的执行末端在XY平面内的任意轨迹移动，行程可根据实际工位需求沿铝型材长度方向灵活裁切调整，不需要额外定制非标基座，大幅缩短非标设备的搭建周期。

　　从功能实现逻辑来看，两组平行布置的X向铝型材作为固定基座，两端通过精加工连接块实现刚性拼接，跨接在两根X向型材上的Y向梁同样采用同规格铝型材，两端的滑座内嵌导向轮与齿带啮合块，X向传动齿带沿型材长度方向布置，两端通过张紧块固定在型材端部，动力输入端的伺服电机通过同步带轮将扭矩传递给齿带，带动Y向整体梁沿X方向做往复直线运动；Y向梁上的动子滑座采用同样的齿带传动结构，独立配置驱动单元，可沿Y向做独立往复运动，两个轴的运动通过控制系统插补联动，即可实现平面内的直线、圆弧等复杂轨迹输出。

　　设计层面上，选用齿带作为传动元件而非滚珠丝杠，核心考量是长行程下的成本控制与高速运动性能，齿带传动在有效行程超过1米的场景下，不需要像丝杠那样考虑临界转速、下垂量补偿的问题，运动线速度最高可达到1-2m/s，完全满足轻载高速的工位搬运、作业需求；同时齿带本身具备一定的缓冲吸振特性，在快速启停的工况下能降低传动冲击，减少对末端执行件的振动影响。框架全部采用标准40系列铝型材，型材本身自带的T型槽可直接用于安装传感器、拖链、限位挡块、外部防护罩等附件，不需要额外焊接或打孔加工，安装调整时仅需松开T型螺栓即可调整各部件的位置，现场适配灵活性极强。

　　安装边界方面，单根4040铝型材的截面尺寸为40mm×40mm，槽宽适配标准M5/M6 T型螺栓，X向两根平行型材的中心距可根据Y向梁的刚性需求调整，常规工况下中心距控制在300-800mm区间时，Y向梁的运动下垂量可控制在0.1mm以内，满足大部分普通作业的精度要求；端部的驱动单元整体突出型材端面的尺寸约为120mm×80mm×60mm，安装时需要在设备机架上预留对应的避让空间，齿带的张紧机构集成在型材端部的连接块内，通过调节螺栓即可调整齿带张紧力，不需要额外拆解结构，日常维护仅需定期清理齿带表面的铝屑、灰尘，检查张紧力是否符合要求即可，维护成本极低。

　　滑座部分的导向结构采用内嵌式滚轮与铝型材的导轨面直接配合，相比外置直线导轨的方案，滚轮结构的抗粉尘能力更强，在有少量粉尘、碎屑的生产车间内也能稳定运行，不会像滚珠导轨那样因为异物进入滚道出现卡滞、磨损加剧的问题；动子滑座的安装面预留了标准的螺纹孔阵列，可直接连接气动夹爪、点胶阀、检测相机等末端执行件，不需要额外制作过渡连接板。整个结构的所有零部件均为工业自动化领域的标准通用件，替换采购成本低，不需要定制特殊加工件，对于非标设备设计人员来说，直接调用该结构模型可快速完成平面运动工位的方案布局，大幅减少重复建模的工作量，同时能保证结构的可靠性，降低设计失误带来的加工风险。在实际选型应用时，可根据末端负载的重量、运动速度要求，对应调整齿带的宽度、驱动电机的功率以及铝型材的壁厚，比如负载超过5kg的场景下，可将齿带宽度从15mm升级为20mm，同时加大驱动带轮的直径，提升传动扭矩的输出能力，适配更重的作业需求。
