带交叉滚子的短行程直线导轨结构

　　在精密滑台、小型检测工位、半导体取放模组这类对空间占用要求严苛的直线运动场景里，常规滚珠直线导轨的滑块厚度、安装预留空间往往难以适配紧凑布局，交叉滚子式线性导轨的结构优势就会凸显出来。这类导轨依靠交叉排列的圆柱滚子在V型滚道内做滚动接触，相比同规格滚珠导轨能承载更高的径向、反径向及侧向载荷，同时滚动体的接触线更长，运动过程中的跳动量可以控制在微米级，完全能满足光学对位、微小零件压装这类对直线度要求极高的工位需求。

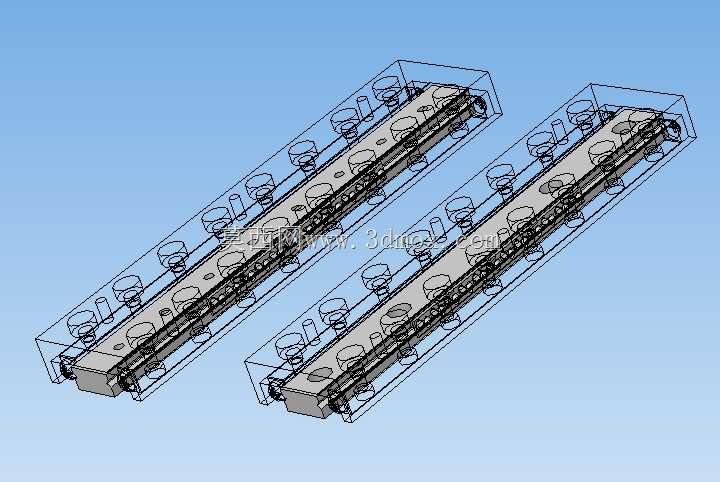

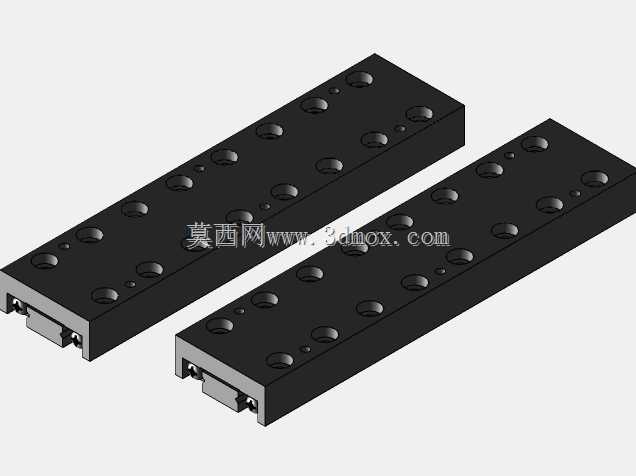

　　从结构设计逻辑来看，这款导轨采用了分体式的双轨平行布局，单根导轨的滚道经过精密磨削，V型槽的角度匹配滚子的接触角设计，确保相邻滚子呈90度交叉排列，单个滚子可以同时承受两个方向的载荷，不需要额外增加侧向压紧结构就能实现多方向负载承载。导轨的安装基面设计了均匀分布的沉头安装孔，孔位间距经过公差匹配，安装时不需要额外做孔位适配，直接通过内六角螺栓就能将导轨固定在设备安装板上，滑块部分同样预留了对应的安装螺纹孔，方便直接搭载负载工装，省去了额外转接板的设计加工环节。

　　针对短行程的应用需求，这款导轨覆盖了2mm到120mm的行程区间，极小行程的版本可以用在精密微调平台上，比如显微镜头的焦距微调、探针测试的Z向进给这类微米级进给场景，长行程版本则可以适配小型物料的直线移送工位，比如标签剥离后的送料、小型电子元件的工位间转运。导轨的整体外形做了窄型化设计，宽度尺寸控制在常规同负载滚珠导轨的三分之二左右，对于安装空间局促的桌面型自动化设备、便携式检测仪器来说，能大幅压缩整体设备的外形尺寸，不需要为了容纳导轨预留多余的结构空间。

　　设计这类导轨的三维模型时，首先要确认滚道的形位公差，V型滚道的直线度、平行度需要和滚子的直径公差做匹配，预留合理的预紧量，既不能因为预紧过大导致滚动阻力陡增，也不能因为间隙过大出现运动窜动。滚子的保持架采用一体化冲压结构，确保滚子在往复运动过程中不会出现偏斜、掉珠的问题，保持架的两端设计了限位结构，当滑块运动到行程端点时，保持架会和导轨端面的限位块接触，避免滑块脱出导轨，不需要额外加装外置限位挡块，进一步简化了设备的结构设计。

　　从安装边界来看，这款导轨对安装基面的平面度要求在0.02mm以内，如果安装基面存在较大的平面度误差，会导致导轨安装后出现扭曲，直接影响运动顺滑度和负载能力，因此在设计设备安装板时，导轨安装区域需要做精铣加工，必要时可以增加研磨工序保证基面精度。导轨的安装螺栓需要采用对应强度等级的内六角圆柱头螺栓，拧紧时按照从中间向两端的顺序逐步拧紧，拧紧力矩匹配螺栓规格，避免因为拧紧力不均导致导轨变形。在实际选型应用时，需要根据负载的大小、运动速度、冲击工况来确认导轨的规格，对于存在频繁往复运动、瞬时冲击的工位，可以适当选择大一规格的导轨，提升整体结构的刚性和使用寿命，日常维护时只需要定期在滚道位置涂抹少量润滑脂，就能保证长期运行的精度稳定性，不需要复杂的维护保养流程。
