带制动功能的三菱HG系列交流伺服电机

　　这款带制动器的交流伺服电机，是自动化传动场景里实现高精度位置、速度控制的核心执行部件，常见于数控机床进给轴、工业机器人关节、自动化生产线移栽机构、包装机械送料单元这类对停机定位精度有硬性要求的工位——普通伺服电机在断电后会因负载惯性出现轴端滑移，无法保持固定位置，而集成的失电制动器可以在驱动电源切断的瞬间锁死输出轴，避免垂直安装的负载下坠、工位偏移引发的设备碰撞或加工精度超差问题。

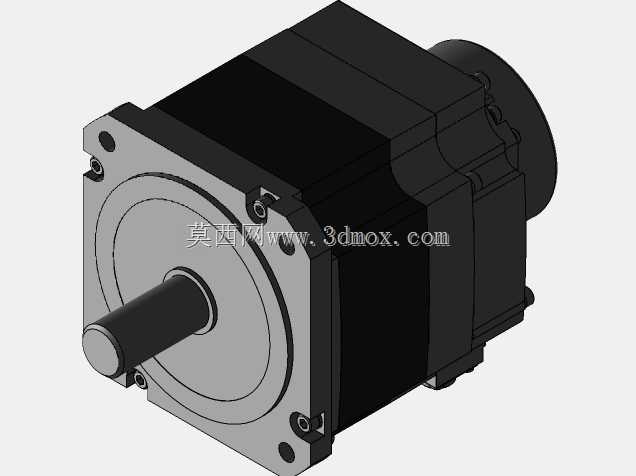

　　从结构设计逻辑来看，这款电机采用了集成化的布局思路，制动器模块没有采用外凸的外挂式安装结构，而是直接整合在电机后端盖与编码器舱之间的腔体内，整体外形保持了方型安装法兰的规整轮廓，不会额外增加轴向安装长度，对于安装空间局促的紧凑型设备来说，这种设计能大幅降低布局时的尺寸干涉风险。输出轴采用标准圆柱轴伸搭配平键槽的结构，轴径、法兰安装孔的孔位分布、止口尺寸都遵循通用伺服电机的安装规范，可直接替换同功率段的常规无制动伺服电机，不需要额外加工转接法兰或调整安装座的孔位，能减少设备改型时的加工工作量。

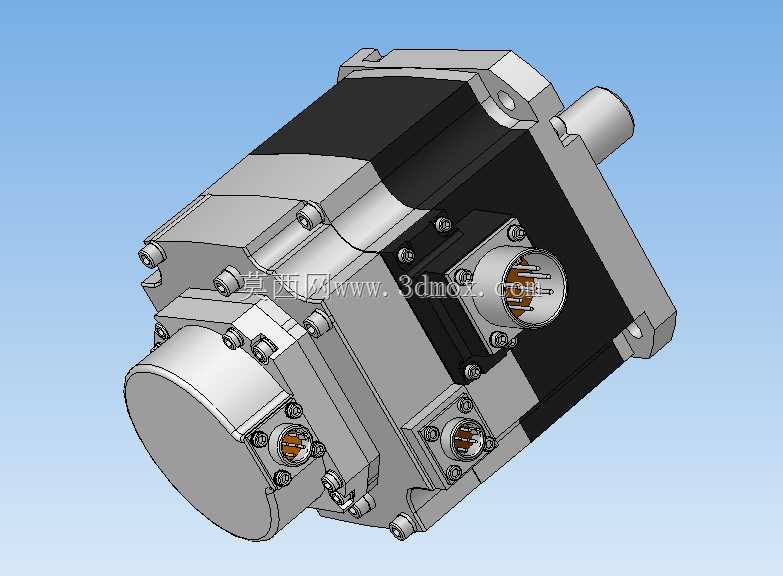

　　电机本体的外壳采用分段式拼接结构，中段的定子外壳为黑色散热壳体，表面做了细密的散热筋结构，能在电机持续额定扭矩输出时，通过增大散热面积把绕组产生的热量快速传导到周围空气中，避免长时间高负载运行时出现绕组过热退磁的问题。前后端盖采用压铸铝合金材质，既保证了轴承安装位的结构强度，又能控制整体重量，端盖上的安装螺栓采用内六角圆柱头螺钉，沿圆周方向均匀分布，装配时可以保证端盖与定子壳体的同轴度，避免转子转动时出现扫膛问题。电机侧面预留的两个圆形连接器分别是动力电源接口与编码器信号接口，接口采用防呆设计，插装时不会出现针脚错位的问题，接口内部带密封胶圈，能达到常规工业环境的防尘防泼溅要求，适配车间多粉尘、少量切削液飞溅的使用场景。

　　制动器部分采用失电制动的设计逻辑，即制动器的供电回路与电机主回路做联锁设计，当电机正常通电运行时，制动器内部的电磁线圈同步得电，吸合摩擦片组，让制动盘与输出轴保持脱离状态，不会给电机转动带来额外的摩擦阻力；当设备断电、触发急停或者伺服驱动器报警时，制动器线圈失电，内置的弹簧会快速推动摩擦片压紧制动盘，通过摩擦力锁死输出轴，制动响应时间在毫秒级，能在极短时间内把负载固定在当前位置。这种设计不需要额外的持续供电来保持制动状态，即使长时间停机也不会出现制动失效的问题，安全冗余度更高。

　　在安装边界方面，这款电机的方形安装法兰四个角为倒角处理，安装时不需要在安装板上预留过大的避让空间，法兰止口的配合公差采用H7级精度，装配时能快速实现电机与减速机、丝杠支座等传动部件的同轴对中，减少装配时的找正时间。电机尾部的编码器舱做了凸起的防护结构，能避免安装布线时线缆磕碰损坏编码器，编码器采用高分辨率的磁性或光电式检测元件，可以实时反馈转子的位置、转速信号给伺服驱动器，实现闭环控制，低速运行时不会出现爬行现象，位置控制精度可以满足微米级进给的加工需求。

　　从实际选型适配的角度来说，这类带制动的伺服电机在垂直轴应用场景下是必选部件，比如立式加工中心的Z轴、桁架机械手的升降轴、码垛机器人的小臂升降关节，这些场景下负载的重力会持续给电机轴施加反向扭矩，普通伺服电机断电后即使驱动器有抱闸逻辑，也会因为没有机械锁止结构出现轴端转动，导致负载下滑，而集成制动器的型号可以完全规避这类风险。在水平安装的场景下，如果设备需要停机后保持工位固定，避免外力触碰导致工位偏移，比如印刷机械的套色辊轴、锂电池卷绕设备的张力控制轴，也会选用这类带制动的伺服电机，保证停机状态下的位置一致性，减少下次开机时的回零校准时间。

　　建模时对各个部件的装配关系做了完整还原，包括螺栓的安装位置、连接器的针脚布局、散热筋的排布、轴伸的键槽尺寸都和实物保持一致，结构工程师在做设备布局时，可以直接调用这个模型做干涉检查，不需要额外测绘尺寸，能缩短整体设计周期；做装配工艺规划时，也可以基于这个模型模拟电机的安装流程，确认安装工具的操作空间是否足够，避免实际装配时出现螺栓无法拧紧、接口插装空间不足的问题。
