三菱HF-JP3534_B交流伺服电机结构设计

　　这款交流伺服电机的三维结构还原，完全围绕工业现场实际安装与使用需求搭建，在做结构建模时，首先考虑的是各类自动化设备的安装适配场景——不管是高精度贴装设备的进给轴驱动、数控车床的主轴进给单元，还是工业机器人的关节动力输出、包装生产线的牵引辊驱动，这类伺服电机都是核心动力执行部件，建模时特意把所有安装配合面的公差基准都做了显性化处理，方便选型工程师直接核对安装边界。从实际用途来看，该款伺服电机主要承担高精度位置、速度、转矩闭环控制的动力输出，相比普通异步电机，它的转子惯量匹配度更高，响应速度更快，能在频繁启停、正反转切换的工况下保持稳定的输出精度，建模时还原了电机本体的定子壳体、后端编码器安装腔、前端输出轴法兰、

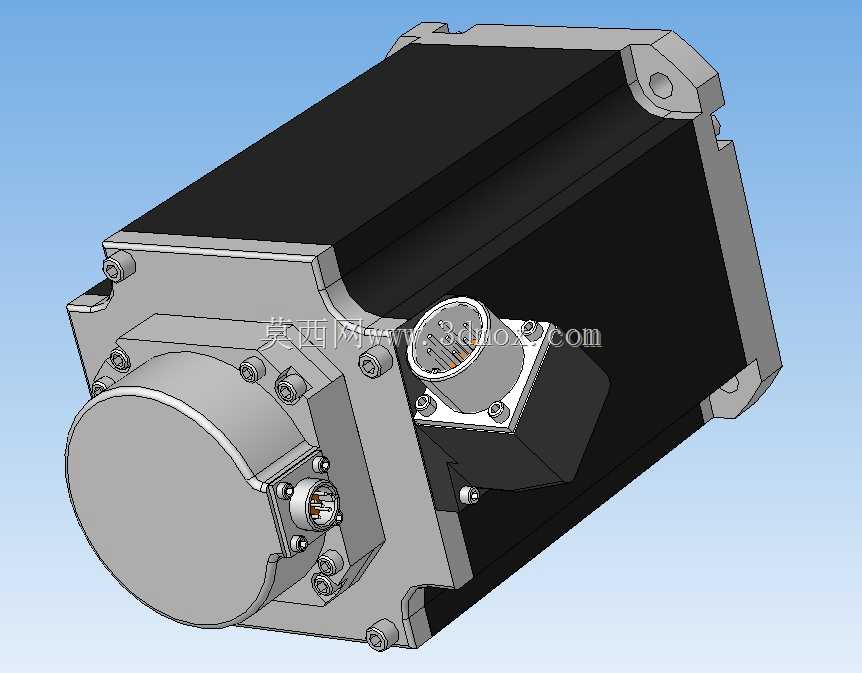

　　侧面动力与编码器连接器的全部结构细节，没有做简化省略，方便结构工程师在做设备整体布局时直接做干涉检查。设计思路上，整个电机的结构采用方形安装法兰配合本体方形壳体的布局，相比圆形壳体的伺服电机，这种方形结构在设备安装时的定位更方便，四个角的安装沉孔可以直接从正面锁付固定螺栓，不需要预留侧面的扳手空间，能有效压缩设备的整体安装空间；前端输出轴采用带键槽的圆柱轴结构，搭配端面的定位止口，能保证和负载联轴器、同步带轮的同轴度，避免高速运转时出现偏心振动；侧面的两个连接器分别对应动力线输入和编码器信号反馈，建模时特意保留了连接器的安装法兰与插针结构，方便电气工程师在布线时核对线缆弯折半径，避免出现线缆和周边结构件干涉的问题。

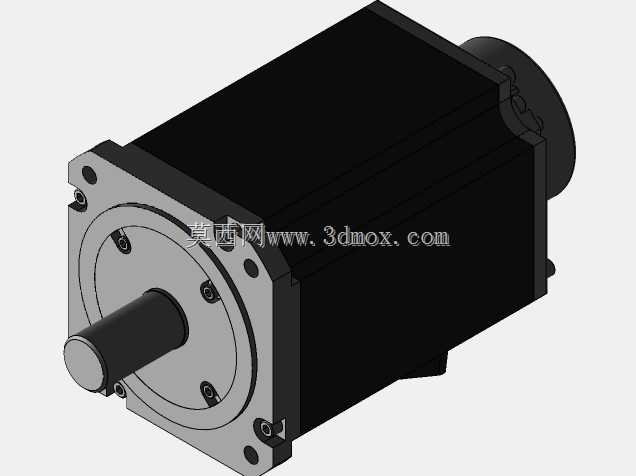

　　外形尺寸与安装边界方面，前端安装法兰的止口直径、安装孔位间距、输出轴的轴径与伸出长度都严格按照实物比例还原，壳体的散热筋结构没有做省略，在做设备热仿真时可以直接导入模型评估散热空间是否充足；后端的编码器端盖做了凸起的防护结构，能避免安装过程中磕碰损坏编码器元件，电机本体的出线方向做了侧向布局，相比尾部出线的结构，能减少电机轴向的安装空间占用，适合安装空间紧凑的多轴排布设备场景。在结构细节处理上，电机壳体的所有螺栓连接位置都还原了沉头孔与螺栓头的配合结构，前端轴承室的位置做了台阶式的定位结构，方便装配时核对轴承的压装深度，输出轴的油封安装位也做了对应的环形槽结构，能直观看到密封件的安装位置，

　　在做整机密封设计时可以直接参考该结构评估防护等级是否满足工况需求。另外，建模时考虑到不同设备的安装需求，电机的底部安装平面也做了平整化处理，既可以用法兰面垂直安装，也可以用底部平面卧式安装，两种安装方式的固定孔位都在模型上做了还原，不需要工程师再二次测绘孔位尺寸。对于做设备虚拟调试的工程师来说，这个模型的转动惯量参数可以通过三维软件直接测算，搭配电机的实际参数就能直接导入运动仿真模块，模拟设备运行时的加减速过程，评估电机选型是否匹配负载惯量，避免选型不当导致的设备运行抖动、定位精度不足等问题。整个模型的结构没有做非必要的简化，所有和安装、布线、装配相关的结构特征都完整保留，不管是做设备整体布局、干涉检查，还是做工装夹具设计、电机安装支架设计，都能直接调用该模型完成设计工作，不需要再额外核对实物尺寸，能有效缩短设备开发的周期，减少设计阶段的尺寸核对工作量。
