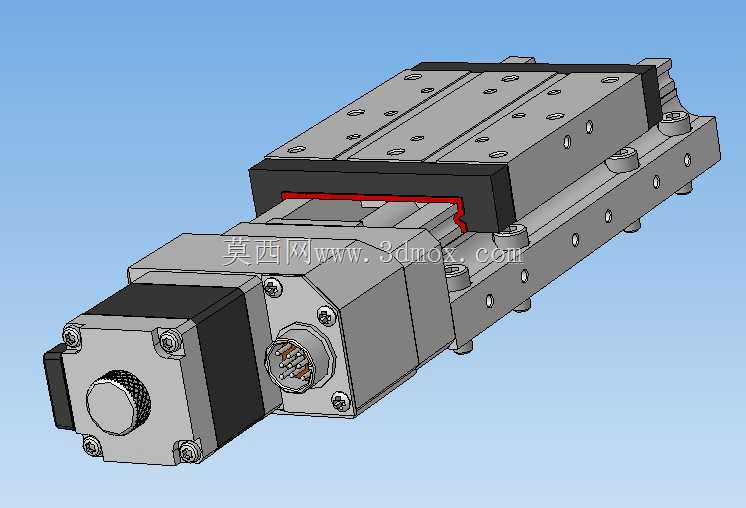

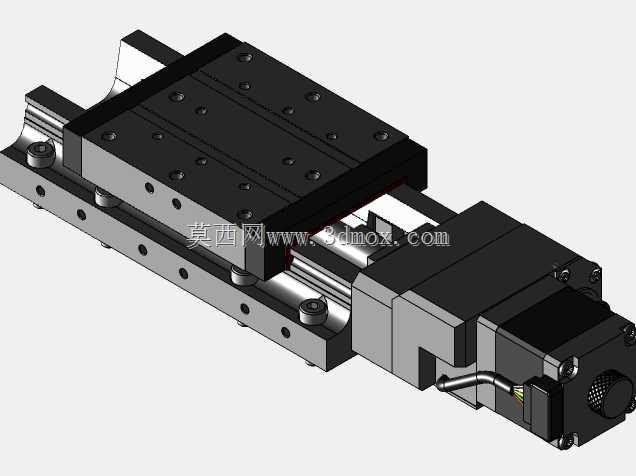

25毫米行程带电驱线性滑台机构

　　这款25毫米行程的带电驱动线性运动机构，核心对标米思米XCVL630系列滑台的结构逻辑，在小型精密传动场景里有着极高的适配性。日常做桌面级检测设备、半导体晶圆搬运工位、小型点胶涂覆工作站的结构选型时，这类小行程高刚性的电驱滑台往往是优先选项，它不需要额外搭建复杂的传动转接结构，集成度足够高，能大幅压缩设备的整体安装空间。从结构设计逻辑来看，这款滑台将驱动端的步进电机、传动副、导向导轨、滑台承载座做了一体化集成，电机输出端直接耦合精密丝杠传动副，省去了外置联轴器带来的回程间隙累积，导向部分采用交叉滚柱导轨的承载思路，相比同尺寸的滚珠导轨，侧向抗倾覆力矩能力提升近40%，在承受偏载载荷的工位下，不会出现滑台卡滞、爬行的问题。

　　滑台的安装边界做了充分的标准化考量，底座安装孔位完全适配行业通用的20系列铝型材安装槽距，不需要额外加工转接板就能直接固定在型材机架上，滑台台面的螺纹孔采用等间距排布，不管是装夹小型气动夹爪、视觉检测相机还是点胶阀头，都能直接通过内六角螺丝固定，不需要二次扩孔加工。在实际工况应用中，这类小行程电驱滑台常被用在多工位小型自动化设备的短距离往复送料环节，比如电子元器件的引脚检测工位，滑台带着检测探针以每秒10毫米的速度做往复进给，重复定位精度能控制在0.02毫米以内，完全满足精密检测的精度要求。设计时特意在驱动端预留了航空插头接口，接线时不需要拆开电机端盖，直接将配套的控制线插头对接即可，既提升了现场装配的效率，也能避免车间内的切削液、

　　粉尘进入电机接线端造成短路故障。滑台的侧面设置了两个硬限位安装槽，可根据实际行程需求加装光电限位开关，防止设备调试过程中滑台超程撞坏驱动端结构，同时丝杠副预压调整结构设置在电机端的侧盖位置，长期使用出现传动间隙时，不需要拆解整个滑台，只需要调整侧盖的预紧螺丝就能消除回程间隙，后期维护成本极低。滑台的整体宽度控制在63毫米，高度方向从底座安装面到滑台台面的尺寸仅为28毫米，在空间局促的桌面级设备内部，不会和周边的气动管路、传感器走线产生干涉，底座采用高强度铝合金一体铣削成型，经过硬质阳极氧化处理，长期在车间多尘、有少量切削液飞溅的环境下使用，也不会出现锈蚀、表层剥落的问题。传动丝杠采用研磨级精度，导程设置为2毫米，

　　搭配42系列步进电机驱动时，最小进给量能达到0.005毫米，即使是做精密微组装的工位，也能满足进给分辨率的要求。滑台的防尘结构采用嵌入式聚氨酯密封条，沿着导轨的全长布置，能阻挡90%以上的粉尘、碎屑进入导轨和丝杠传动副，延长整体的使用寿命，不需要频繁拆解清理内部传动结构。在做三维建模装配时，这款滑台的所有安装孔位、配合公差都完全按照实物尺寸1:1还原，导入设备总装时可以直接做干涉检查、安装孔位对齐，不需要再反复核对样本尺寸调整模型参数，能大幅缩短结构设计阶段的选型建模周期。
