带链轮结构的轴连接安全离合装置

　　在重载传动系统的布局设计中，这类带链轮集成结构的安全离合装置，常被布置在动力输出端与执行负载端的衔接位置，尤其适配输送线、矿山给料设备、农业收获机械这类存在突发卡滞风险的传动场景——当负载端出现异物卡入、瞬时过载超出设计扭矩阈值时，离合结构会自动脱开动力传递路径，避免链轮、链条、输入轴端的动力部件因冲击载荷出现断齿、轴扭转变形、密封件破损等连锁故障，相比传统剪切销式的过载保护结构，这类离合装置脱开后无需更换易损件，故障排查后复位即可重新投入运行，能大幅降低产线非计划停机的维护时长。

　　从结构设计逻辑来看，该装置将链轮传动副与离合本体做了集成化设计，输入端适配35mm与40mm两种常用的传动轴径，可直接对接标准Y系列电机输出轴或者硬齿面减速器的输出端，无需额外加装过渡轴套，安装时仅需通过轴端的平键周向固定，配合端盖锁紧螺栓完成轴向限位即可，安装边界的径向最大尺寸由链轮齿顶圆决定，轴向安装长度可根据现场机架的预留空间做小幅适配调整，链轮齿数设定为30齿，匹配节距25.4mm的标准传动链条，能兼容绝大多数常规工业链传动的线速度要求，日常运行时链条与链轮的啮合包角保持在120度以上，可避免高速传动下的跳齿、脱链问题。

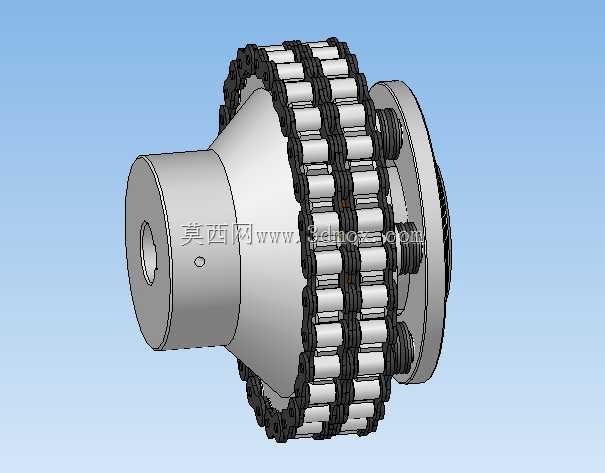

　　离合本体的外壳采用锥面过渡的结构设计，一方面能在有限的径向空间内布置足够数量的扭矩传递弹性元件，保证额定扭矩下的传动刚性，另一方面锥面结构可在运转过程中引导附着的润滑脂回流到啮合区域，减少润滑脂被离心力甩出造成的链条干磨问题。装置的扭矩传递路径设计为：输入轴端的动力通过毂体传递到离合摩擦副，再通过摩擦副传递到集成链轮的外壳体，最终通过啮合的链条将动力输送到从动端，当负载扭矩超过摩擦副的预设压紧力时，摩擦副之间会产生相对滑转，切断动力的硬连接传递，此时输入端可继续空转，不会将冲击载荷反向传递到电机或者减速器内部。

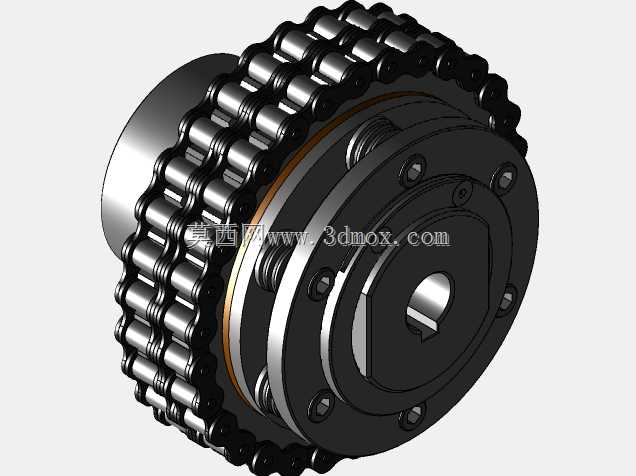

　　在三维建模的细节处理上，该模型完整还原了链条的每一节链板、销轴与滚子结构，链轮的齿形严格按照ISO 606-94的链传动齿形标准绘制，齿侧间隙、齿根圆弧都做了符合工程实际的参数化设定，离合本体上的紧固螺栓、定位销孔、轴端中心孔都按照实际加工的尺寸比例还原，可直接用于设备布局的干涉检查、传动系统的运动仿真验证。在实际选型应用中，设计人员可根据设备的额定工作扭矩、轴伸尺寸、链条规格直接匹配对应参数的装置，无需额外做结构改制，安装时需注意保证输入轴与从动链轮的平行度误差控制在0.5mm/m以内，避免链条偏磨导致的早期失效，日常维护仅需定期检查链条张紧度与离合摩擦副的预紧力即可，无需复杂的拆解保养。

　　这类集成链轮的安全离合装置，相比分体式的离合器加链轮的安装方案，轴向安装尺寸缩短了近30%，能有效节省设备机架的安装空间，尤其适合布局紧凑的中小型传动设备，在包装机械、木工机械、物流分拣设备的传动系统中也有广泛的适配空间，其滑转扭矩可通过调整端盖的螺栓压紧力做小幅微调，能适配不同工况下的过载保护阈值设定，兼顾了传动刚性与过载保护的可靠性。
