位置传感器Y轴手动调节支座结构

　　在自动化检测工位、精密装配设备、光学检测平台这类需要对位置传感器做轴向微调的场景里，这类Y轴手动调整结构是非常常见的功能部件，很多设备调试阶段甚至量产运行后的维护校准环节，都需要靠这类手动微调结构来修正传感器的安装位置，补偿加工、装配带来的累计误差，保证传感器的检测点位精准落在设计要求的坐标上。

　　从实际使用逻辑来看，这个部件的核心作用是给安装在其上的位置传感器提供沿Y轴方向的手动位移调节能力，不需要额外接入动力源，完全靠操作人员手动旋拧两端的滚花旋钮来实现位置调整，调整到位后靠侧面的紧定螺钉完成锁止，避免设备运行过程中因为振动、外力触碰出现位置偏移。这类结构通常用在不需要频繁自动调整、调节行程不大但对调节手感和定位稳定性有要求的场合，比如视觉检测工位的光电传感器位置校准、流水线工件到位检测的接近开关位置微调、实验测试平台上的位移传感器安装固定，相比多轴自动滑台，手动调节结构成本更低、结构更紧凑，不需要布置电机、驱动器和控制线路，在小行程、低频次调整的场景下实用性非常强。

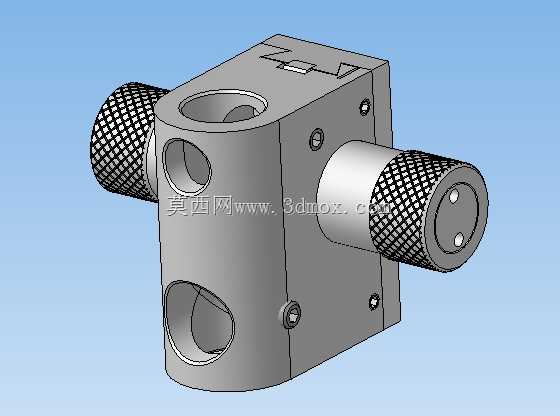

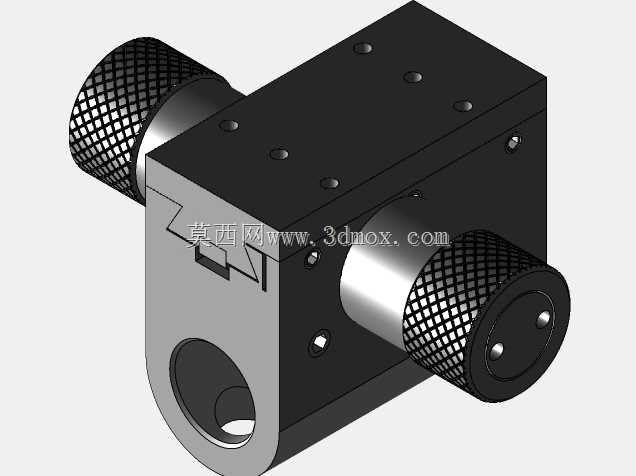

　　从结构设计的角度拆解，主体采用一体化的方块式基体加工而成，基体上开设了两个垂直贯通的光孔，分别用来穿装直径8mm和12mm的圆柱形安装支架，这两个尺寸是工业领域圆柱形安装支杆的常用规格，适配米思米STLC系列这类标准圆柱形支架，不需要额外做定制加工件，用户可以直接采购标准支杆完成组装，大幅降低了配件采购和加工成本。基体两端伸出的滚花调节旋钮，表面做了网纹滚花处理，增大手指旋拧时的摩擦力，即使手上沾有少量油污、佩戴薄劳保手套也能稳定施力，不会出现打滑的情况；旋钮和内部的调节螺杆做了同轴固定，旋动旋钮时就能带动基体沿支架的轴向做平稳移动，调节过程中没有明显的卡顿和旷量，保证微调的精度可控。

　　基体侧面预留了多个紧定螺钉安装孔，当调整到目标位置后，拧紧这些紧定螺钉就能把基体牢牢固定在圆柱形支架上，锁止后不会因为设备运行的振动出现位置窜动，保证传感器位置的长期稳定性。基体顶部开设的安装孔是用来固定位置传感器的，孔位的尺寸和位置按照常用的圆柱型传感器安装尺寸设计，传感器穿入后可以通过侧面的顶丝锁紧，也可以根据实际使用的传感器型号更换适配的衬套，兼容不同外径的传感器安装需求。

　　从安装边界和尺寸适配来看，整个结构的外形非常紧凑，不会占用过多的设备安装空间，基体的安装面做了平整处理，既可以穿装在圆柱形支架上完成悬空安装，也可以直接靠基体的平面固定在设备台面上，安装方式非常灵活。调节行程的设计覆盖了这类传感器校准的常用范围，不需要过大的行程就能满足绝大多数工位的校准需求，避免因为行程过长导致结构体积增大、刚性下降。设计时特意把调节旋钮布置在基体的两侧，操作人员在设备侧面就能完成调整操作，不需要探身到设备内部，调试时的操作可达性很好，即使在设备已经完成整体装配的情况下，也能很方便地完成位置微调，不需要拆解周边的其他部件。

　　在实际选型应用时，需要注意匹配对应直径的安装支架，保证支架的直线度满足要求，避免因为支架弯曲导致调节时出现卡滞；锁紧紧定螺钉时要控制锁紧力，既要保证锁止可靠，也不要用力过大导致基体出现变形、影响后续的调节顺畅度。这类手动调节结构相比一体式的固定支座，最大的优势就是现场调试的灵活性，很多设备在厂内装配时的安装位置和现场实际工况会有一定偏差，有了这类手动微调结构，现场调试人员不需要重新加工安装孔、不需要更换固定支座，只需要旋动旋钮就能快速把传感器调整到最佳检测位置，大幅缩短现场调试的周期，也降低了后期维护的难度。
